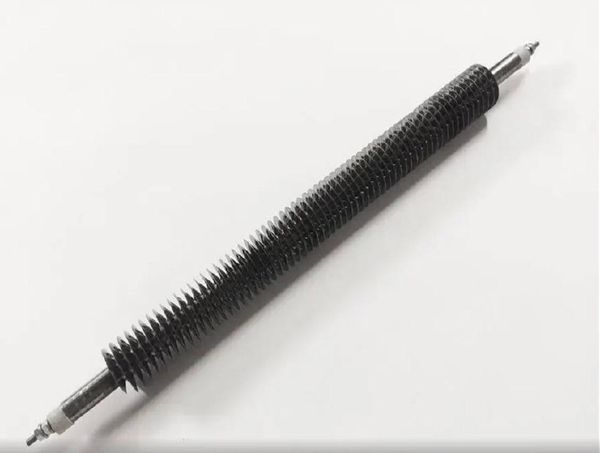

Характеристики
| Тип | ТЭН оребренный |
|---|---|
| Модель | Р60А |
| Маркировка | 13/2,5 О 220ф1 |
| Мощность | 2,5 кВт |
| Напряжение | 220 В |
| Код среды | О (движущийся воздух) |
Где применяется и в каком оборудовании
Оребрённый воздушный ТЭН ставят в электроконвекторы, работающие по принципу естественной конвекции без вентилятора: стальной корпус, перфорированная решётка и биметаллический или электронный термостат.
Такой же тип нагревателя применяют в конвекторах с принудительной конвекцией (обдувом) и в тепловых пушках для теплицы. Оребрение увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой, поэтому при одинаковой мощности температура оболочки ниже, чем у гладкого ТЭН.
- Бытовые электроконвекторы без вентилятора
- Конвекторы с принудительным обдувом
- Тепловые пушки для обогрева теплицы
Что измерить у старого ТЭН
Замена ТЭН конвектора выполняется по образцу, поэтому сначала снимите размеры со старого нагревателя. Измерьте развёрнутую длину и форму: прямой или U-образный. Зафиксируйте расстояние между выводами и тип крепления: штуцер, резьба, фланец.
Уточните материал оребрения и запишите мощность, напряжение и маркировку с оболочки. Если есть обдув вентилятором и температура воздуха в зоне установки, это тоже нужно для расчёта.
- Развёрнутая длина и форма
- Расстояние между выводами
- Мощность и напряжение
- Крепление: штуцер, резьба, фланец
- Материал оребрения
- Наличие обдува и температура воздуха
Подбор мощности и ваттной нагрузки
Допустимая мощность зависит от условий охлаждения. В паспортах ТЭНР по ТУ 3442-001-42511921-99 и по ГОСТ 13268-88 для воздуха есть два класса: код С: спокойный воздух, допустимая удельная нагрузка 2,2 Вт/см²; код О: движущийся воздух (от 6 м/с), допустимая нагрузка 5,5 Вт/см². В маркировке данного ТЭН буква О соответствует коду движущегося воздуха.
Внутренний рабочий эталон для бытовых применений: спокойный воздух 2,0-3,0 Вт/см², движущийся воздух 5,0-7,0 Вт/см². По развёрнутой длине считают мощность на метр длины и сравнивают с этими значениями. Если обдува нет, ваттную нагрузку снижают, иначе температура оболочки выходит за ориентир 300-400°C.
Маркировка и проверка старого ТЭН
В паспортах ТЭНР по ТУ 3442-001-42511921-99 маркировка состоит из шести позиций: развёрнутая длина, код контактного стержня, диаметр оболочки, мощность, буква среды, напряжение, затем радиус изгиба и типовая форма. У производителей встречаются прямая и U-образная формы оребрённого нагревателя.
Стандартная диагностика мультиметром: проверьте сопротивление спирали в режиме омметра. Бесконечность означает обрыв спирали. Затем проверьте сопротивление между контактным стержнем и оболочкой: низкое значение говорит о пробое изоляции на корпус.
Требования к установке и ограничения
В паспортах конвекторов указаны монтажные расстояния: от пола до оси нижней трубы 160-180 мм, от верха прибора до низа подоконника не менее 75% ширины прибора или 120 мм до решётки, от задней стенки до стены не менее 50 мм. Нарушение этих расстояний снижает теплоотдачу на 10-20%.
Оборудование предназначено для сухих крытых помещений со степенью защиты IP20. При частых срабатываниях тепловой защиты в конвекторе причина - перегрев ТЭН: устраните недостаток обдува или заниженное оребрение.
Что прислать для расчёта
Для расчёта подходящего ТЭНР пришлите модель оборудования или фото старого ТЭН с маркировкой. Укажите развёрнутую длину, форму, расстояние между выводами, мощность, напряжение, материал оребрения и тип крепления.
Обязательно напишите, есть ли обдув вентилятором и какая температура воздуха в рабочей зоне. По заказу делаем оребрение из углеродистой или нержавеющей стали, прямую или U-образную форму, крепление штуцером с гайкой или на фланце.
- Фото старого ТЭН с маркировкой
- Модель оборудования
- Развёрнутая длина и форма
- Мощность, напряжение
- Материал оребрения
- Тип крепления
- Наличие обдува и температура воздуха
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли ТЭН оребренный Р60А 13/2,5 О 220ф1 к моему оборудованию?
Подбор делается по размерам и маркировке старого нагревателя. Сравните развёрнутую длину, форму, крепление, мощность и напряжение. Если они совпадают с параметрами в названии, нагреватель подходит.
Нужен ли обдув вентилятором?
Код О в маркировке соответствует движущемуся воздуху, поэтому этот ТЭНР рассчитан на обдув. В спокойном воздухе без вентилятора допустимая ваттная нагрузка ниже, и при той же мощности он будет перегреваться.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем оребрённые ТЭН по размерам заказчика: другую развёрнутую длину, форму, мощность, напряжение и крепление. Подойдут штуцер с гайкой или фланец.
Как проверить старый ТЭН?
Мультиметром проверьте целостность спирали: бесконечное сопротивление означает обрыв. Затем проверьте сопротивление между контактным стержнем и оболочкой: низкое значение говорит о пробое изоляции на корпус.
Что прислать для расчёта?
Пришлите фото старого ТЭН с маркировкой, модель оборудования, развёрнутую длину, форму, расстояние между выводами, крепление, материал оребрения. Укажите, есть ли обдув, и температуру воздуха.
Замена по образцу: что измерить у старого ТЭН?
Измерьте развёрнутую длину, тип формы (прямой или U-образный), расстояние между выводами, крепление и материал оребрения. Также запишите мощность, напряжение и маркировку с оболочки.
