Характеристики
| Тип | блок ТЭН |
|---|---|
| Фланец | плоский |
| Диаметр фланца | 100 мм |
| Мощность | 9-12 кВт |
Где применяется и в каком оборудовании
Блок ТЭН на плоском фланце 100 мм применяется в промышленных накопительных водонагревателях (тип VLM) объёмом 100-1500 л, в посудомоечных и моечных машинах (купольные типа TATRA, МПК) для нагрева воды ополаскивания. Подходит и для замены в подогревателях бассейнов такого же диапазона мощности, как у Elecro Flow Line (12-15 кВт) и Pahlen - но для хлорированной или солёной воды материал оболочки должен быть титан, а не стандартная сталь. В зависимости от исполнения может использоваться для нагрева воды, антифриза или других жидкостей.
В оборудовании для санитарной обработки тары и в системах с хлоргенератором для бассейнов требуется стойкость к хлорированной воде, что обеспечивается выбором материала оболочки.
Подбор блока ТЭН
При подборе блока ТЭН учитывают среду нагрева и её температуру. Для проточной воды удельная ваттная нагрузка составляет 8-12 Вт/см², для стоячей воды в режиме поддержания - 3-5 Вт/см². Эти значения регламентируются ГОСТ 13268-88.
Также важны теплоёмкость воды, требуемое время нагрева воды и материал оболочки. Для обычной воды применяют AISI 304/08Х18Н10Т, для агрессивных сред - титановый нагревательный элемент или кислотостойкую сталь 12Х18Н10Т.
Управление: термостат или автоматика
Блок может поставляться с термостатом для поддержания заданной температуры (обычно до 85°C) или без него, для управления от внешней автоматики (PLC, контроллер). В комплект включается гильза под датчик температуры, клеммная коробка или колпак.
Для блоков мощностью 9-12 кВт используется трёхфазное подключение, но по заказу возможно однофазное подключение. По паспорту блока ТЭНБ максимальная температура поверхности элементов при эксплуатации - не выше 100°C.
Из нашей практики
Замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера при производстве пластиковых изделий. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Для энергетического предприятия изготовлены блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, среда - вода и антифриз, длина 450 мм.
Конструкция и материалы

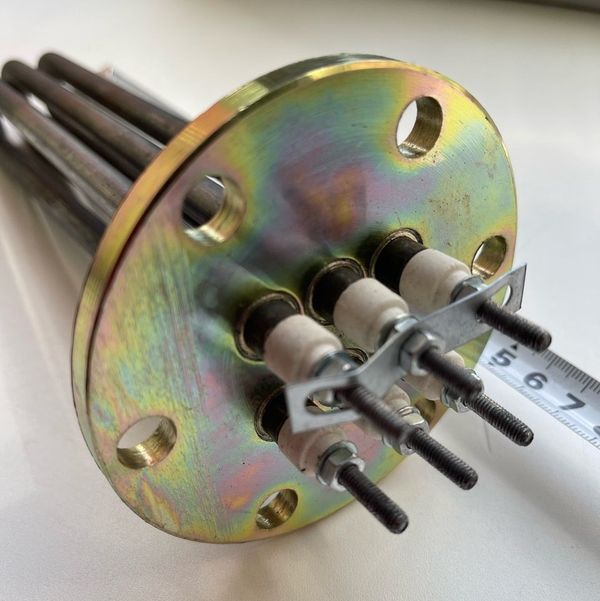

Блок ТЭН состоит из нескольких ТЭН, запрессованных в плоский фланец диаметром 100 мм. Стандартный материал оболочки для воды - AISI 304/08Х18Н10Т. Для агрессивных сред, включая хлорированную воду и растворы с солевым электролизом, применяется титан или сталь 316L.
Для защиты от коррозии бака и ТЭН часто устанавливают жертвенный анод (магниевый или цинковый). В сухих ТЭН используется стеатитовый или керамический нагреватель, но в данном блоке ТЭН контактируют со средой напрямую.
Что прислать для расчёта
Для расчёта и подбора блока ТЭН необходимо сообщить:
- нагреваемую среду и температуру
- тип присоединения (резьба или фланец) и размер
- мощность, напряжение, количество элементов
- погружную длину и место установки
- модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Блок подходит, если в вашем оборудовании используется плоский фланец диаметром 100 мм и требуется мощность 9-12 кВт. Для уточнения пришлите модель оборудования или фото старого блока с биркой.
Из какой стали изготовлен блок?
Стандартно для воды применяется AISI 304/08Х18Н10Т. Для агрессивных сред - титан или 316L. Материал уточняется при заказе.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН с изоляцией или покрытием - это позволяет заменять отдельные элементы без замены всего блока.
Как проверить старый блок?
Проверьте сопротивление изоляции (не менее 0,5 МОм в холодном состоянии) и ток утечки (не более 0,75 мА/кВт). Также осмотрите геометрию и состояние контактов.
Что прислать для расчёта?
Для расчёта необходимы: нагреваемая среда и температура, тип присоединения (фланец/резьба) и размер, мощность, напряжение, количество элементов, погружная длина, место установки, фото или модель оборудования.
Блок с термостатом или управление от автоматики?
Блок может поставляться с термостатом для автономной работы или без него для управления от автоматики. Во втором случае предусматривается гильза под датчик температуры.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
