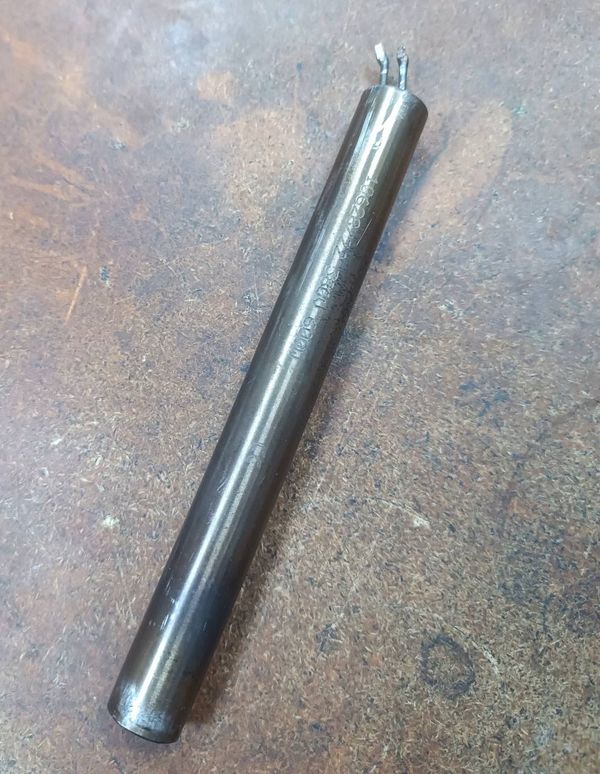

Характеристики
| Диаметр корпуса | 16-16,5 мм |
|---|---|
| Длина | 150 мм |
| Напряжение | 380 V |
| Мощность | 600 W |
| Тип | патронный ТЭН (ТЭНП) |
Где применяется и в каком оборудовании
Патронный нагреватель данного типоразмера (16x150 мм, 380 V, 600 W) используется в лабораторном и аналитическом оборудовании, включая элементный анализатор. Встраивается в электропаяльники непрерывного нагрева (например, для лужения жала). Подходит для подогрева жидкостей через резьбовую муфту бака (вода, слабые кислотные и щелочные растворы) при наличии резьбового штуцера. В системах предпускового подогревателя двигателя такой ТЭН может использоваться для подогрева масла в картере или антифриза с термосифонной циркуляцией (без насоса). Напряжение 380 V - промышленный уровень питания, с маломощной электроникой бытовых устройств (например хотэндами 3D-принтеров на 12-24 В) этот типоразмер не совместим.
Проверка патронного ТЭН мультиметром и мегаомметром
Перед установкой проверьте исправность патронного ТЭН мультиметром: измерьте сопротивление между контактами. Если прибор показывает обрыв, нагреватель неисправен. Также проверьте сопротивление изоляции между контактами и корпусом мегаомметром: нормальное значение указано в паспортах ТЭНП. Если сопротивление изоляции низкое, ТЭН требует замены. Для ТЭНП со встроенной термопарой (доступна при диаметре корпуса до 16 мм) дополнительно проверяйте цепь термопары.
Как подобрать зазор и вывод
Диаметр посадочного отверстия должен быть с небольшим зазором относительно корпуса патронного нагревателя. Если зазор меньше возможен перегрев, если больше падает теплоотдача. В оборудование с резьбовым штуцером бака или резьбовой муфтой ТЭН монтируется через штуцер. По заказу делаем вывод проводом нужной длины в термостойкой изоляции, с защитой металлорукавом или оплёткой, угловой вывод, а также фланец.
Особенности конструкции и материалов
У производителей патронный ТЭН обычно изготавливают с корпусом из нержавеющей стали, нагревательный элемент - из сплава с высоким удельным сопротивлением (например 2080), наполнитель - периклаз. Рабочая температура зависит от удельной мощности; у других производителей встречается до 500°C при 50 Вт/см². Встроенная термопара доступна только при диаметре корпуса до 16 мм (ограничение актуально при встраивании в компактные узлы, например mantle heater) - для верхней границы диапазона 16,5 мм это может быть недоступно. Уточняйте материал корпуса и наполнитель для вашей среды.
- Диаметр: 16-16,5 мм
- Длина: 150 мм
- Напряжение: 380 V
- Мощность: 600 W
- Варианты вывода: открытые концы, клеммы, провод в силиконе или стеклоткани
Что прислать для расчёта
Для подбора или изготовления патронного ТЭН потребуются: диаметр нагревателя (фактический или посадочного отверстия), длина и длина холодной зоны, мощность и напряжение, тип вывода, длина провода, нужна ли защита (металлорукав, оплётка), рабочая температура и среда нагрева (вода, масло, антифриз, воздух). Если есть модель оборудования или фото старого ТЭН с маркировкой, это упростит расчёт. Для случаев с резьбовым штуцером укажите тип резьбы и материал штуцера (латунь, нержавейка, углеродистая сталь).
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот патронный ТЭН к моему оборудованию?
Проверьте диаметр посадочного отверстия, длину (150 мм), напряжение (380 V) и мощность (600 W). Если параметры совпадают, подходит. Для оборудования с резьбовой муфтой потребуется штуцер. Для элементного анализатора или другого лабораторного оборудования уточните тип вывода.
Какой нужен зазор в отверстии для этого ТЭНП?
Зазор между корпусом патронного нагревателя (16-16,5 мм) и стенкой отверстия должен быть небольшим, чтобы обеспечить плотную посадку и хорошую теплопередачу. Точный зазор зависит от допусков оборудования и условий эксплуатации, уточняется при заказе.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем вывод любой длины в термостойкой изоляции, с защитой металлорукавом или оплёткой, угловой вывод, а также резьбовой штуцер или фланец. Уточните тип разъёма и длину при заказе.
Как проверить старый ТЭН мультиметром и мегаомметром?
Измерьте сопротивление между контактами мультиметром: если обрыв, неисправен. Мегаомметром проверьте изоляцию между контактами и корпусом: нормальное сопротивление указано в паспортах ТЭНП. При наличии встроенной термопары (диаметр до 16 мм) проверьте её цепь отдельно.
Что прислать для расчёта патронного ТЭН под мою задачу?
Пришлите диаметр посадочного отверстия или корпуса, длину, длину холодной зоны, мощность и напряжение, рабочую температуру и среду нагрева, тип вывода и длину провода, нужна ли защита. Фото или модель оборудования, а также маркировка старого ТЭН ускорят расчёт.
Какие параметры проверяются при испытаниях патронного нагревателя?
При проверке мультиметром и мегаомметром измеряют сопротивление спирали и сопротивление изоляции. Дополнительно контролируют диаметр, длину, холодную зону, герметичность и электрическую прочность изоляции. Для изделий со встроенной термопарой до 16 мм проверяется точность её показаний.
