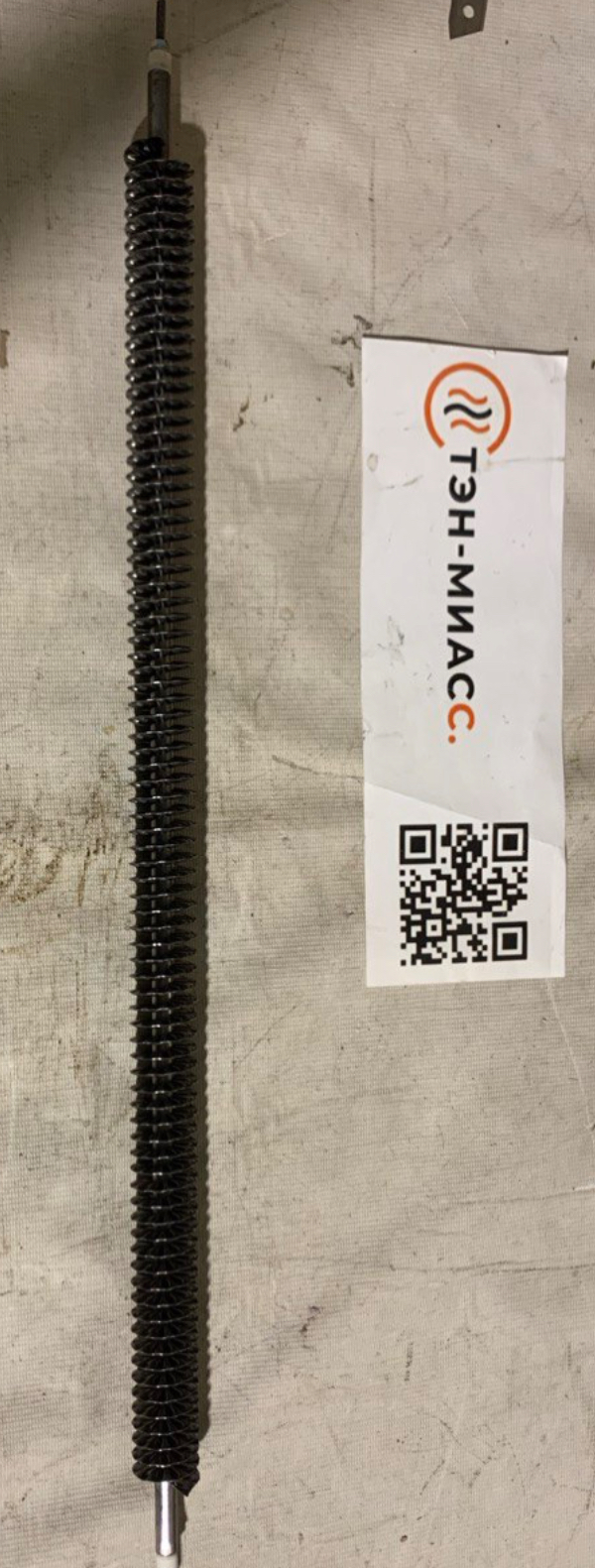

Характеристики
| Тип | ТЭНР |
|---|---|
| Мощность | 1,5 кВт |
| Напряжение | 220 В |
| Крепление | штуцер G1/2 |
| Материал | нержавеющая сталь |
Как читать маркировку ТЭНР
Маркировка ТЭНР включает несколько позиций: длину развёртки, код контактного стержня и буквы среды нагрева - по ГОСТ 13268-88; диаметр, радиус гиба, тип крепления и материал оболочки - дополнительные технологические индексы производителя. В обозначении 56 А13/1,5-К-220 ф2 R36 шG1/2 (нерж): 56 - развёрнутая длина в см, А - код длины контактного стержня (40 мм), 13 - диаметр оболочки в мм, 1,5 - мощность в кВт, К - код среды нагрева (движущийся воздух, как и буква O), 220 - напряжение, а ф2, R36, шG1/2 и «нерж» - диаметр, радиус гиба, тип крепления (штуцер) и материал, которые уточняются по паспорту производителя.
Коды среды по ГОСТ: S,T - спокойный воздух; O, К - движущийся воздух (от 6 м/с); P - вода и слабые щелочные растворы; Z - жиры и масла. Коды длины стержня: A=40 мм, B=65 мм, C=100 мм и т.д. Для точного подбора сверяйтесь с паспортом оборудования.
Где применяется и в каком оборудовании
Данный тэн оребренный нержавейка используется в конвекторах отопления, калориферах для теплиц, тепловых пушках для сельскохозяйственных зданий. В бытовых конвекторах без вентилятора он работает в режиме естественной конвекции с биметаллическим термостатом. В моделях с принудительной конвекцией (обдув) тот же тип ТЭН работает при большей удельной нагрузке.
В теплицах и крытых помещениях применяют калориферы, рассчитанные на нагрев воздуха в сельскохозяйственных и коммунальных зданиях. При замене ТЭН конвектора учитывайте наличие обдува: для спокойного воздуха допустимая нагрузка 2,2 Вт/см², для обдува - 5,5 Вт/см².
- Бытовые конвекторы без вентилятора (естественная конвекция)
- Калориферы для теплиц и сельскохозяйственных зданий
- Тепловые пушки и завесы с принудительным обдувом
Подбор ТЭНР по мощности и удельной нагрузке
Удельная нагрузка (Вт/см²) определяет температуру оболочки и срок службы ТЭН. Для спокойного воздуха (естественная конвекция) рабочий диапазон 2,0-3,0 Вт/см², для движущегося воздуха (обдув от 6 м/с) - 5,0-7,0 Вт/см². Оребрение увеличивает площадь теплообмена в 10-16 раз, поэтому оребрённый ТЭН при той же мощности работает при более низкой температуре оболочки (300-400°C).
При подборе учитывайте: мощность конвектора по длине корпуса (например, 500 мм - 250 Вт, 1000 мм - 700 Вт), материал оребрения (углеродистая или нержавеющая сталь), наличие обдува. Для точного расчёта используйте формулу: мощность = удельная нагрузка × площадь поверхности трубки (без учёта рёбер).
Особенности конструкции оребренных ТЭН
Оребрение из нержавеющей или углеродистой стали увеличивает площадь теплоотдачи, что позволяет снизить температуру оболочки при той же мощности. В бытовых конвекторах с перфорированной решёткой используют именно оребрённый ТЭН - он безопаснее гладкого при случайном контакте.
По заказу делаем ТЭНР с любым шагом оребрения, прямой или U-образной формы, с креплением штуцером или на фланце. Для конвекторов с электронным термостатом важно точное соответствие мощности и напряжения.
Замена ТЭН в конвекторе: что проверить
При замене ТЭН конвектора сначала проверьте исправность старого: измерьте сопротивление между выводами и на корпус (утечка). Если ТЭН пробит на корпус - замена обязательна. Убедитесь, что новый ТЭН по длине и креплению совпадает с посадочным местом.
В конвекторах с биметаллическим термостатом при перегреве срабатывает тепловая защита - автоматический перезапуск после остывания. Если защита срабатывает часто, проверьте удельную нагрузку: возможно, ТЭН слишком мощный для данного объёма воздуха. Для моделей с ручным ресетом после срабатывания нужно нажать кнопку вручную.
Что прислать для расчёта
Для изготовления или подбора аналога ТЭНР необходимы: развёрнутая длина и форма (прямой, U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения, наличие обдува вентилятором и температура воздуха, модель оборудования или фото старого ТЭН с маркировкой.
Если маркировка стёрта, можно измерить длину трубки, диаметр, шаг оребрения и сопротивление холодной спирали. По сопротивлению и напряжению вычисляется мощность: P = U² / R.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭНР к моему оборудованию?
Проверьте посадочную длину, крепление (штуцер G1/2), мощность 1,5 кВт и напряжение 220 В. Если параметры совпадают - подходит. Для точной проверки пришлите фото старого ТЭН или модель оборудования.
Нужен ли обдув вентилятором для этого ТЭНР?
Маркировка К обозначает движущийся воздух (как и буква O) - расчётная удельная нагрузка выше, обычно до 5,0-7,0 Вт/см². Без обдува, в естественной конвекции, нагрузка не должна превышать 2,0-3,0 Вт/см². Точно уточняйте по паспорту вашего оборудования.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем ТЭНР с другими размерами, формой (прямой, U-образный), креплением (штуцер, фланец) и материалом оребрения. Для расчёта нужны чертёж или образец старого нагревателя.
Как проверить старый ТЭН перед заменой?
Измерьте мультиметром сопротивление между выводами - оно должно соответствовать расчётному (R=U²/P). Проверьте сопротивление между выводом и корпусом - должно быть бесконечно (обрыв). Если есть утечка или обрыв - ТЭН неисправен.
Что прислать для расчёта нового ТЭНР?
Пришлите развёрнутую длину, форму, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температуру воздуха, а также фото старого ТЭН с маркировкой.
Как читать маркировку ТЭНР: что означают цифры и буквы?
В маркировке 56 А13/1,5-К-220 ф2 R36 шG1/2 (нерж): 56 - длина развёртки в см, А - код длины контактного стержня (40 мм), 13 - диаметр оболочки в мм, 1,5 - мощность в кВт, К - код среды нагрева (движущийся воздух), 220 - напряжение, а ф2, R36, шG1/2 и «нерж» - диаметр, радиус гиба, тип крепления и материал, которые уточняются по паспорту. Коды длины стержня и буквы среды - по ГОСТ 13268-88.
