Характеристики

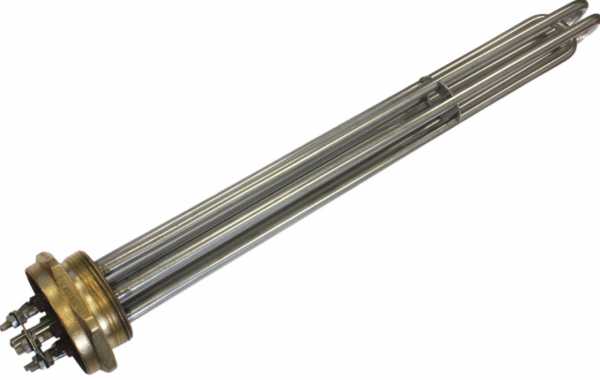

| Тип | Блок ТЭН (ТЭНБ) |
|---|---|
| Материал трубки | нержавеющая сталь |
| Напряжение | 220 В |
| Мощность | 4,5 кВт |
| Резьба фланца | G 2 1/2 (дюйм 2 1/2) |
| Модель | СЭВ 4,5/10J |
Где применяется и в каком оборудовании
Это блок тэн для водонагревателя или блок тэн для бойлера с резьбой фланца G 2 1/2. ТЭНБ данного типоразмера устанавливается в бойлеры косвенного нагрева с электродогревом (например, Taurus Metalac MAX) через резьбовой патрубок. Также применяется в подогревателях бассейнов Pahlen (Compact, Hi-Flow) с корпусом из нержавейки AISI 316 и резьбовым подключением. В моечных и посудомоечных машинах (купольные типа TATRA, МПК) используется для нагрева воды ополаскивания, включая санитарную обработку тары. Подходит для промышленных накопительных водонагревателей серии VLM объёмом 100–1500 л.
Подбор блока ТЭН по параметрам
Для правильного подбора блока ТЭН учитывайте объём бака и требуемую разницу температур. Мощность рассчитывается по формуле P[кВт] = V[л]×ΔT[°C]×1,163 / (1000×t[ч]). Ваттная нагрузка на поверхность ТЭНа влияет на срок службы и образование накипи. Для воды средней жёсткости чистка требуется раз в 8–12 месяцев. Блок тэн сэв 4,5/10J имеет мощность 4,5 кВт при напряжении 220В. При высокой жёсткости воды или в условиях солёной воды используйте блоки с кислотостойкой сталью.
Из нашей практики
Замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера для производства пластиковых изделий. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Другой случай: изготовление блоков 72 кВт и 30 кВт на фланце для производителя котельного оборудования, трубка из нержавеющей стали, с гильзой под термопару.
Управление: термостат или автоматика
Данный блок может поставляться с термостатом (механическим или с реле) для автономной работы, либо подключаться к внешней автоматике. У регулируемой линейки ТЭНБР (резьба 1¼ дюйма) диапазон регулировки температуры 0…85°C с гистерезисом 2…3°C - для фланца G 2 1/2 термостат подбирается и комплектуется отдельно. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. В комплект может входить гильза под датчик, колпак или клеммная коробка, термостат. Для безопасности предусмотрена защита от перегрева.
Особенности конструкции и материалов
Блок выполнен из нержавеющей стали (12Х18Н10Т или 08Х18Н10). Для агрессивных сред (солёная вода, солевой электролиз) применяется кислотостойкая сталь. В зависимости от условий эксплуатации выбирается мокрый ТЭН (контактирует с водой) или сухой ТЭН в гильзе (не образует накипь, меняется без слива бака). Для защиты от коррозии используется магниевый анод. Резьбовое подключение фланца G 2 1/2 обеспечивает стандартный монтаж.
Что прислать для расчёта
Для расчёта и подбора блока ТЭН необходимо прислать: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Проверьте присоединительный размер фланца G 2 1/2, напряжение 220В и мощность 4,5 кВт. Если ваше оборудование имеет такой же фланец и электрические параметры, блок подходит. Для точной совместимости пришлите модель оборудования или фото старого блока.
Из какой стали изготовлен блок?
Стандартно блок из нержавеющей стали (08Х18Н10 или 12Х18Н10Т). По заказу возможна кислотостойкая сталь для работы с солёной водой или солевым электролизом.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные ТЭН с изоляцией или покрытием - это оговаривается при заказе.
Как проверить старый блок ТЭН?
Измерьте сопротивление изоляции (должно быть не менее 0,5 МОм) и сопротивление спирали. При снижении изоляции просушите блок при 120°C до 6 часов или включите на 1/3 номинального напряжения до 6 часов.
Что прислать для расчёта блока?
Пришлите: что нагревается и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
Блок с термостатом или управление от автоматики - что выбрать?
Если нужно автономное регулирование, выбирайте блок с термостатом (механическим или с реле). Для интеграции в систему автоматики заказывайте блок без термостата с выводом на внешнее управление. По заказу делаем гильзу под датчик и клеммную коробку.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
