U-образный ТЭН для дорожной техники: производство по чертежу заказчика

Короткий ответ. При -30 °C вязкость гидравлического масла в баке экскаватора или асфальтоукладчика растёт в десятки раз против летней: насос гидравлики кавитирует раньше, чем успевает прогреться двигатель. Решение: U-образный ТЭН 0,5-3 кВт, вмонтированный через единственное штатное отверстие бака: обе клеммы выходят с одной стороны, рабочая часть опускается на всю глубину и возвращается обратно. Мощность и длина считаются по объёму и глубине конкретного бака, цена определяется по чертежу или фото штуцера в день обращения.

Почему гидробак спецтехники не заводится сразу зимой

Гидравлика экскаватора, погрузчика, асфальтоукладчика или бульдозера работает на минеральном масле типа ВМГ-3 или МГЕ-46В. При +40 °C это нормальная жидкость, насос прокачивает её без усилий. При -25…-35 °C то же масло становится похожим на густой гель: насос захватывает воздух, стрелки манометра дёргаются, гидроцилиндры двигаются рывками. Производитель техники в такой момент разрешает только холостой прогрев на малых оборотах, иногда по 20-40 минут. Это простой, который считается в деньгах ежедневно.

Второй сценарий: битумовоз или машина для асфальтобетонной смеси. Здесь нагреватель держит битум или асфальтобетон в жидком состоянии всю дорогу, иначе масса застынет в баке ещё в пути.

Почему именно U-образная форма

У гидробака почти никогда нет второго свободного отверстия для второй клеммной группы: место под технологический штуцер закладывается одно, обычно резьбовое G 3/4 или G 1. Прямой ТЭН с выводами на разных концах потребовал бы второй дырки в стенке бака, а это новая точка потенциальной течи масла под давлением.

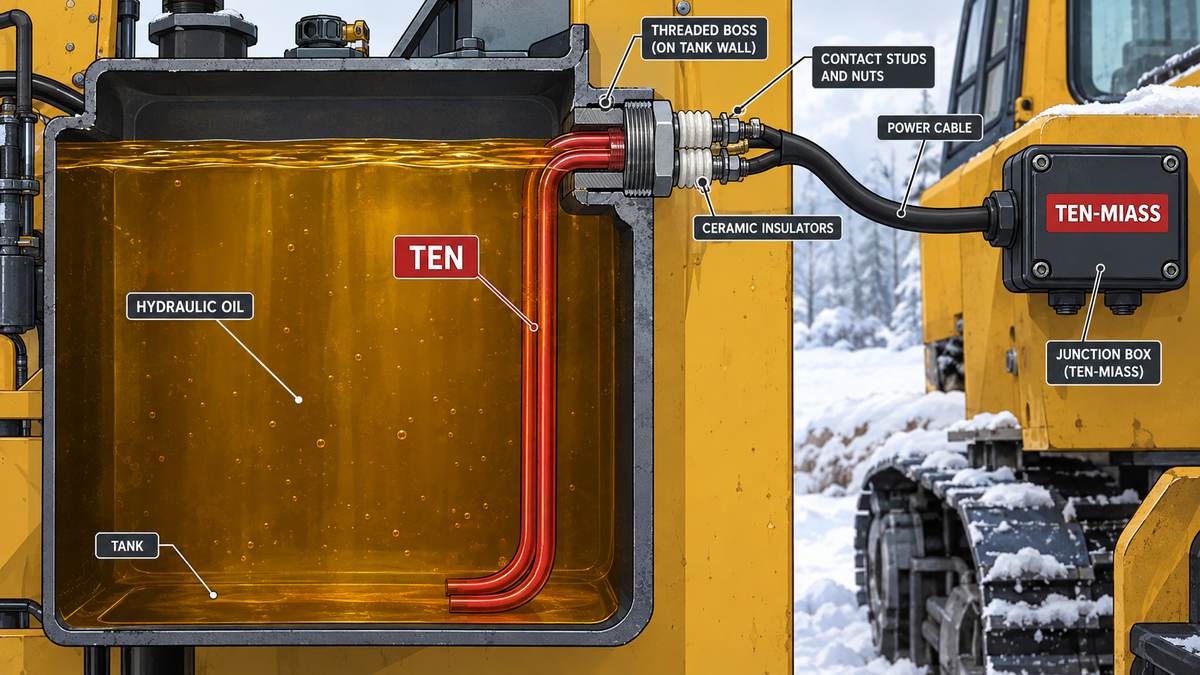

U-образная форма решает задачу через одно отверстие: трубка с двумя параллельными ногами заходит в бак через общий штуцер, уходит почти до дна и возвращается. Снаружи, на сухой стороне штуцера, остаются обе клеммы, изоляторы и провод, туда масло не доходит. Внутри бака работает только рабочая (активная) часть трубки, полностью погружённая в масло.

12 В годится только для самых маленьких баков мини-погрузчиков и малой коммунальной техники. Начиная с 60-80 л ток при 12 В превышает 80-100 А, сечение кабеля и падение напряжения на нём делают схему бессмысленной: энергия уходит в нагрев самого провода. На борту обычно используют 24 В от штатного аккумулятора, а для ночного прогрева на базе: 220 В через удлинитель от сети или генератора.

Расчёт на примере гидробака 120 литров, 220 В, 2 кВт

Задача: подобрать длину активной части ТЭНа диаметром 16 мм из стали 10, чтобы удельная нагрузка на трубку осталась в пределах нормы для минерального масла, 2,5-3,5 Вт/см².

Площадь активной части S = π × d × L. Берём целевую нагрузку q = 3 Вт/см² и считаем необходимую длину:

L = P / (q × π × d) = 2000 / (3 × 3,1416 × 1,6) = 2000 / 15,08 ≈ 132,6 см

Это суммарная (развёрнутая) длина трубки. Так как ТЭН U-образный, обе ноги работают параллельно и физическая глубина погружения в бак примерно вдвое меньше, около 66 см, что совпадает с внутренней высотой бака 120 л у большинства экскаваторов и погрузчиков. Проверка нагрузки: q = 2000 / (3,1416 × 1,6 × 132,6) = 2000 / 667 ≈ 3,0 Вт/см², в норме для масла: оболочка не перегорит и не пригорит на поверхности.

Сопротивление по закону Ома для мощности: R = U² / P = 220² / 2000 = 48 400 / 2000 = 24,2 Ом. ГОСТ 13268-88 нормирует допуск мощности +5/-10 %, то есть реальная мощность может быть от 1800 до 2100 Вт. Пересчёт через R = U²/P даёт коридор сопротивления 23,0-26,9 Ом, коридор несимметричный именно потому, что допуск мощности несимметричен. Если прозвонка даёт 30 Ом и выше, нагреватель уже не держит номинал, пора менять.

Для сравнения: та же мощность 2 кВт при 24 В даёт R = 24² / 2000 = 0,288 Ом и ток 83,3 А: такое сопротивление физически получить на длинной тонкой спирали сложно, поэтому при низком напряжении мощность снижают, а длину активной части оставляют почти прежней (смотри таблицу выше).

Материал оболочки и среда

Для минерального гидравлического масла по умолчанию берём углеродистую сталь 10: она не коррозирует в масле, дешевле нержавейки и для этой среды избыточного запаса по стойкости не даёт преимуществ. AISI 321 (08Х18Н10Т) ставим, если по той же линии есть вода, пар или конденсат, либо если клиент отдельно просит нержавеющий корпус под мойку техники.

Для битума, гудрона и вязких асфальтобетонных смесей нагрузку на трубку снижают до 1-2 Вт/см². Выше этого порога масса начинает коксоваться прямо на оболочке, образуя нагарный слой, который со временем изолирует трубку от продукта и приводит к перегреву и выгоранию нихромовой спирали изнутри.

Что прислать для расчёта

1. Объём и внутреннюю глубину бака: по паспорту техники или замером рулеткой изнутри через горловину.
2. Диаметр и тип имеющегося технологического отверстия: резьба (G 3/4, G 1, М27 и т.п.) или фланец, фото штуцера крупным планом.
3. Среду: марка гидравлического масла, либо битум/асфальтобетон с рабочей температурой.
4. Напряжение питания: 12, 24 или 220 В, и где машина будет стоять при прогреве (база с розеткой или в поле от генератора).
5. Минимальную температуру эксплуатации: от неё зависит запас по мощности.
6. Желаемое время прогрева: за 2 часа или за 30 минут, это прямо определяет требуемый кВт.

Типичная ошибка при заказе

Самая частая ошибка: присылают только мощность без объёма и глубины бака, «нужен ТЭН 2 кВт». Без размеров бака длину активной части подбираем наугад, и либо нагреватель получается слишком коротким для нужной удельной мощности (перегрев и быстрое выгорание), либо слишком длинным и не влезает по глубине. Вторая частая ошибка: ставят прямой ТЭН туда, где физически есть только одно отверстие, и потом сверлят второе в стенке бака под давлением масла, создавая новую точку течи. Фото штатного штуцера и замер глубины решают обе проблемы сразу.

Частые вопросы

Похожие темы в блоге: ТЭНБ 15 кВт U-образный на резьбе G2, блок ТЭН U-образный на прямоугольном фланце, U-образный ТЭН 6 кВт для сухой воздушной среды и как проверить сопротивление ТЭНа мультиметром.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
