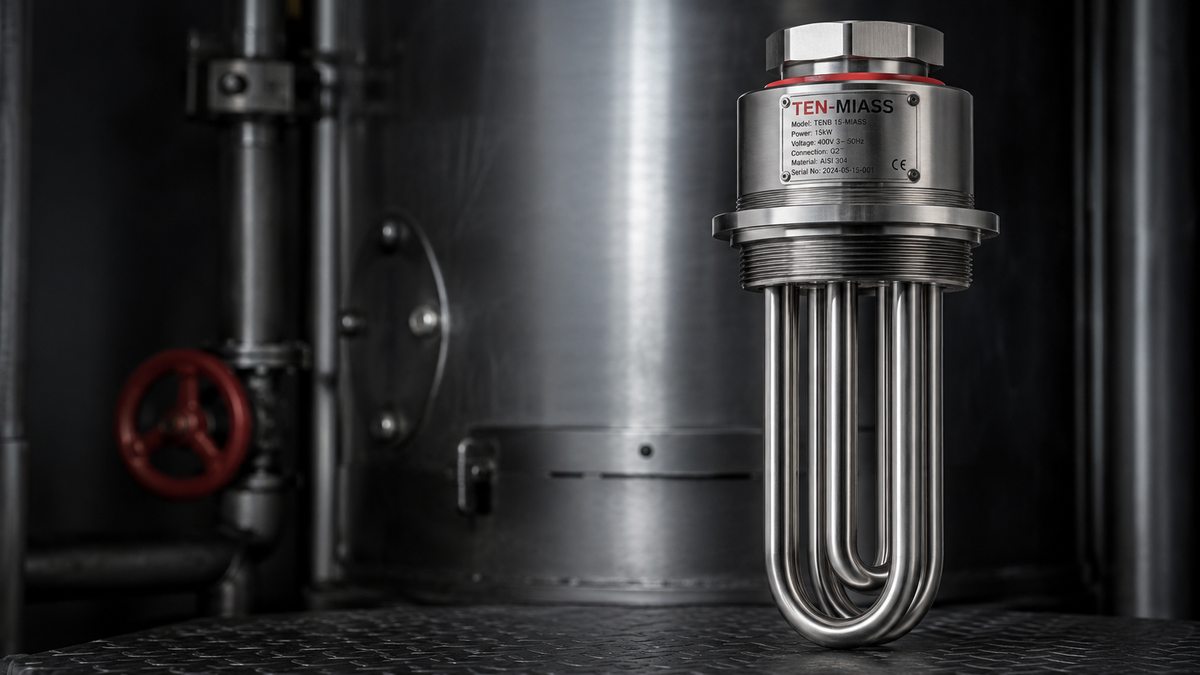

ТЭНБ 15 кВт U-образный 380В G2: как правильно выбрать нагреватель для промышленного котла

В цеху стоит бак на 600 литров. Воду нужно поднять с 15 до 70 °C за 4 часа. Расчёт даёт 13,9 кВт. Ближайший стандарт — 15 кВт. Три фазы есть, 380В в норме. Вопрос: как правильно выбрать ТЭНБ — какая резьба, форма, материал, и что проверить перед подключением? Разберём по порядку.

Что такое резьба G2 и почему именно она

G2 — трубная цилиндрическая резьба 2 дюйма по стандарту BSP (British Standard Pipe). Параметры: наружный диаметр резьбы 59,6 мм, шаг 11 ниток на дюйм (2,309 мм). В документации иногда пишут G2", 2" BSP или Rp 2.

Это самый распространённый размер для промышленных баков объёмом от 100 до 2000 литров. Под G2 делаются стандартные патрубки в котлах, технологических ёмкостях, накопительных нагревателях воды. Отверстие под нарезку или вварку патрубка — 56–58 мм.

Почему не G1.5 и не G2.5? G1.5 ограничивает диаметр оболочки при U-образном блоке из трёх трубок. G2 позволяет разместить три трубки диаметром 16 мм с необходимым зазором между ними и до стенки штуцера. G2.5 и крупнее — это уже фланцевые решения, не резьбовые.

При монтаже резьба G2 затягивается через паронитовую прокладку ПОН-Б толщиной 2 мм или силиконовую прокладку. Момент затяжки не превышает 80 Н·м, иначе срыв резьбы. Для стальных патрубков — паронит, для нержавеющих — силикон или фум-лента PTFE в 3–4 слоя.

Почему U-образная конфигурация

U-образный нагреватель — это когда оба вывода (клеммы) расположены с одной стороны. Рабочая часть опускается вниз, огибает дно ёмкости и поднимается обратно, образуя форму буквы U. Всё соединение с электрикой сосредоточено у резьбового штуцера.

Это принципиально отличается от прямого ТЭНа, у которого выводы находятся с разных сторон. U-образный монтируется через одно отверстие, не требует второго штуцера. Для бака с одним технологическим патрубком G2 это единственный вариант.

Длина рабочей части U-образного ТЭНа определяется по чертежу: берётся глубина ёмкости минус 30–50 мм до дна (чтобы нагреватель не касался), плюс учитывается, что трубка идёт вниз и обратно. Итоговая рабочая длина каждой ноги при глубине бака 600 мм — около 550 мм.

Расчёт тока для 15 кВт 380В

Трёхфазная нагрузка 15 кВт при напряжении 380В даёт ток по формуле:

I = P / (√3 × U) = 15 000 / (1,732 × 380) = 15 000 / 658,2 = 22,8 А

На каждую фазу приходится 5 кВт (три секции по 5 кВт каждая). Ток фазы — те же 22,8 А. Это трёхфазный блок, и токи по фазам при равномерной нагрузке симметричны.

Для ТЭНБ 15 кВт выбирают кабель ВВГнг 4×4 или аналог (4 жилы: L1, L2, L3, PE). Автоматический выключатель трёхполюсный 32 А, класс C. При длине кабеля от щита до ТЭНБ более 20 метров следует пересчитать падение напряжения — возможно, сечение нужно увеличить до 6 мм².

Нержавейка AISI 321 и другие марки

AISI 321 (российское обозначение 08Х18Н10Т, в обиходе «десятка-Т» или «десятка титановая») — хромоникелевая нержавейка с добавкой титана. Именно титан стабилизирует структуру при высоких температурах и предотвращает межкристаллитную коррозию — деградацию сварных швов при длительном нагреве от 450 до 850 °C.

Для водяных ТЭНБ это материал по умолчанию. Он держит пресную воду, техническую воду с умеренной жёсткостью, пар, слабые щелочные растворы до pH 10. Срок службы в воде при удельной нагрузке 6–8 Вт/см² — от 5 до 12 лет в зависимости от жёсткости.

Если у вас морская вода, технологические растворы с хлоридами или перекись водорода — AISI 321 не подойдёт. Там нужен 316Ti или в отдельных случаях титан ВТ1-0. Но для стандартного водяного котла на пресной воде AISI 321 — оптимальный выбор по соотношению стойкость/цена.

Расчёт мощности для нагрева ёмкости

Базовая формула для нагрева жидкости:

Q = m × c × ΔT / t

Где: m — масса жидкости (кг), c — удельная теплоёмкость (для воды 4,186 кДж/(кг·К)), ΔT — требуемый нагрев (°C), t — время нагрева (секунды).

Пример расчёта для типового случая:

• Объём бака: 600 л, масса воды: 600 кг
• Нагрев с 15 до 70 °C: ΔT = 55 °C
• Время нагрева: 4 часа = 14 400 сек
• Q = 600 × 4,186 × 55 / 14 400 = 9,6 кВт теоретических
• С учётом КПД 0,85 и теплопотерь: Q_реал = 9,6 / 0,85 = 11,3 кВт
• Берём ближайший стандарт вверх: 15 кВт

Запас 30% относительно расчётного — нормальная практика. Он закрывает потери через стенки бака, погрешность расчёта, возможность форсированного прогрева в зимнее время.

Для масла расчёт меняется: удельная теплоёмкость масел 1,7–2,1 кДж/(кг·К), вязкость ограничивает конвекцию. Для масляных ванн удельная нагрузка снижается до 2–3 Вт/см² — иначе масло пригорает прямо на поверхности трубки.

Чек-лист для заказа ТЭНБ 15 кВт G2

Перед отправкой заявки проверьте, что у вас есть:

1. Мощность и напряжение: 15 кВт / 380В, трёхфазный. Или уточните — вам нужен 15 кВт на 220В (однофазный)? Это разные изделия.
2. Схема подключения: звезда или треугольник. По умолчанию для 380В — звезда, ток нейтрали включается в схему. При треугольнике клеммы соединяются иначе.
3. Длина рабочей части: в миллиметрах, по глубине погружения. Минус 30–50 мм до дна ёмкости. Если есть чертёж бака — присылайте его.
4. Материал оболочки: AISI 321 (наш дефолт для воды), или укажите альтернативу с обоснованием.
5. Среда и температура: что греем (вода, масло, раствор), до какой температуры максимально. Это влияет на удельную нагрузку и длину трубки.
6. Длина выводных концов: стандарт 250 мм, но если клеммная коробка стоит выше — укажите нужную длину.
7. Диаметр трубки: стандарт 16 мм для блока G2 на 15 кВт. Если есть ограничения по диаметру отверстий — уточните.

Типичные ошибки при заказе и монтаже

Ошибка 1. Перепутать U-образный с прямым

Прямой ТЭН 15 кВт на резьбе G2 не существует в природе — три трубки по 5 кВт физически не уместятся в прямой конфигурации через один штуцер. U-образная форма — единственная компоновка для такой мощности и такой резьбы. Если вы видите предложение «прямой ТЭНБ G2 15 кВт» — это скорее всего ошибка в описании или нестандартная конструкция.

Ошибка 2. Подобрать кабель по мощности, а не по току

«15 кВт — значит, большой кабель нужен» — логика правильная, но без расчёта. На практике встречаем кабели 2,5 мм² там, где нужно 4 мм². При 22,8 А кабель 2,5 мм² нагреется и со временем даст либо аварийное отключение, либо пожар. Минимум для 22,8 А — 4 мм² по меди при длине до 20 м.

Ошибка 3. Не заземлить корпус ТЭНБ

Резьба G2 сама по себе не обеспечивает надёжного электрического контакта с корпусом бака. Нужен отдельный заземляющий проводник с клеммного блока ТЭНБ на шину PE. Особенно критично в случае течи или попадания воды к клеммам.

Ошибка 4. Включить ТЭНБ без воды

Сухое включение — смерть ТЭНБ за 30–90 секунд. Нагреватель рассчитан на теплосъём через жидкость. Без неё трубка перегревается, магнезитовая набивка внутри трескается, нихромовая спираль перегорает. Перед включением убедитесь, что бак заполнен минимум до уровня на 50 мм выше рабочей части ТЭНБ.

Ошибка 5. Использовать в агрессивной среде без проверки стали

AISI 321 стойка к воде и пару, но не к хлоридам свыше 200 мг/л, кислотам (pH ниже 5), растворам хлора. Если среда — морская вода, хлорированный бассейн, кислый технологический раствор — нужна другая сталь. Мы проконсультируем при заказе.
