U-образный ТЭН 6 кВт 220В для сухой воздушной среды: расчёт и изготовление по чертежу
6 кВт при 220В → R = 8,07 Ом, ток 27,3 А. Для воздуха удельная мощность не более 4 Вт/см², при трубке 10 мм нужно 477 см активной длины, при 12 мм — 398 см. Материал: сталь 10 (до 350 °C) или 12Х18Н10Т (до 600 °C). Срок изготовления по чертежу — 7–14 дней, от 1 шт.

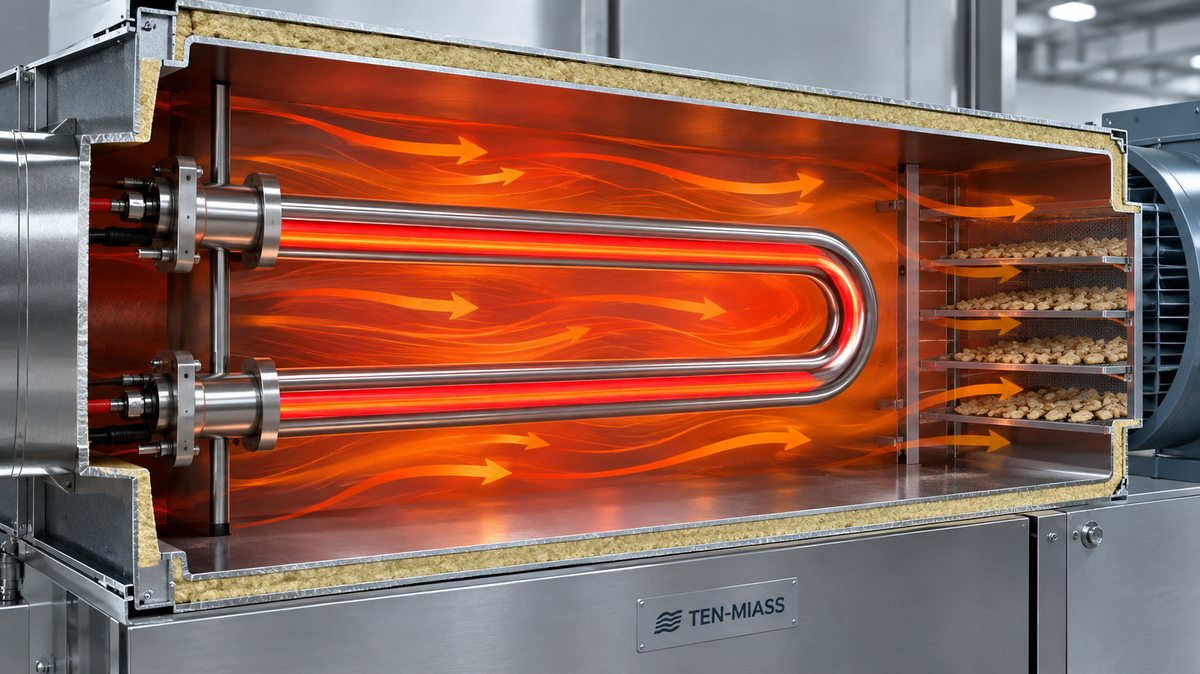

U-образный ТЭН в разрезе сушильного шкафа. Видны две параллельные трубки и поток горячего воздуха.
Приходит заказчик с чертежом: «нагреватель U-образный, 6 кВт, 220 В, среда — воздух, до 300 °C». На первый взгляд ничего сложного. Но когда начинаешь считать, выясняется, что длина активной части при таком диаметре трубки даёт удельную мощность, при которой нихром перегорает через месяц. Разберём, как правильно рассчитать и изготовить такой ТЭН.
Электрический расчёт: сопротивление и ток
Зафиксируем базу. При 6 кВт и 220 В рабочий ток составит примерно 27,3 А (I = P / U). Сопротивление нагревателя в горячем состоянии — примерно 8,07 Ом (R = U² / P).
I = P / U = 6000 / 220 = 27,3 А
ГОСТ допускает отклонение номинальной мощности на ±10%. Это значит, что приемлемый диапазон сопротивления — от 7,69 до 9,07 Ом (соответствует 5400–6600 Вт при 220 В). При холодном включении (20 °C) сопротивление нихрома ниже примерно на 7–8%, поэтому пусковой ток будет около 29 А. Автомат на 32 А справится.
Удельная мощность: ключевое ограничение для воздуха
Воздух охлаждает поверхность трубки значительно хуже, чем вода. Для сухого воздуха без принудительного обдува допустимая удельная мощность — не более 2–4 Вт/см². При наличии вентилятора можно поднять до 6–8 Вт/см², но в расчёте для естественной конвекции берём нижний предел.
При 6 кВт и 4 Вт/см² минимальная площадь поверхности активной зоны:
Теперь переводим в геометрию трубки. При диаметре 10 мм длина окружности 3,14 см, нужная активная длина 477 см. При диаметре 12 мм длина окружности 3,77 см, активная длина 398 см.
Таблица параметров U-образных ТЭН для воздуха
| Параметр | Трубка 10 мм | Трубка 12 мм | Трубка 16 мм |
|---|---|---|---|
| Активная длина (при 4 Вт/см²) | 477 см | 398 см | 298 см |
| Материал трубки (до 350 °C) | Сталь 10 | Сталь 10 | Сталь 10 |
| Материал трубки (350–600 °C) | 12Х18Н10Т | 12Х18Н10Т | 12Х18Н10Т |
| Шаг между ветвями (мин.) | 25 мм | 28 мм | 35 мм |
| Радиус гиба (мин.) | 15 мм | 18 мм | 25 мм |
| Типичное число ветвей | 3–4 | 2–3 | 1–2 |
Геометрия U-образного элемента и шаг ветвей
U-образный ТЭН — это две параллельные трубки с одним изгибом на одном конце и выводами на другом. Если активная длина 477 см, а длина дуги изгиба (трубка 10 мм, радиус 15 мм) около 47 мм, на два прямых участка остаётся порядка 472 см, то есть примерно 236 см каждый.
Для реального оборудования это слишком длинно. Поэтому 6 кВт на воздухе чаще собирают из трёх параллельных ветвей — тогда каждый прямой участок около 159 см. При диаметре 10 мм и шаге 30 мм весь блок занимает 60 мм по ширине. Ветви нельзя ставить ближе: они будут подогревать друг друга, и перегрев нихрома гарантирован.
Подробнее о типах нагревателей и их сравнении читайте в статье какой ТЭН выбрать для сушильного шкафа.
Материалы и изготовление по чертежу
Для сухого воздуха до 300 °C подходит трубка из стали 10. Если температура выше 350 °C — только 12Х18Н10Т. Наполнитель — периклаз (оксид магния) с высокой теплопроводностью. Провод — нихром Х20Н80 диаметром 1,8 мм (сечение 2,54 мм²): для тока 27,3 А нужно не менее 2,5 мм², иначе перегрев.
(ρ нихрома Х20Н80 = 1,1 Ом·мм²/м, S = 2,54 мм², R = 8,07 Ом в горячем состоянии)
Процесс изготовления по чертежу: навивка нихрома на спираль, вставка в трубку с периклазом, обжатие, гибка. После гибки — термообработка при 700 °C для снятия напряжений. Затем проверка сопротивления и испытание на пробой 1500 В.
О выборе материала трубки для разных сред и температур читайте в обзоре материалов трубок ТЭН.
Чек-лист для заявки на изготовление
- Мощность (кВт) и напряжение (В)
- Рабочая среда (воздух, вода, масло, щёлочь — конкретно)
- Максимальная температура среды (°C)
- Диаметр трубки или ограничения по габаритам
- Тип крепления (фланец, резьбовой штуцер, без крепления)
- Длина прямых участков или чертёж
- Количество штук и срок поставки
Пришлите чертёж — рассчитаем стоимость за один рабочий день. Работаем с 1 шт.
Отправить заявкуЧастые вопросы
Можно ли использовать U-образный ТЭН 6 кВт 220В без вентилятора в закрытом шкафу?
Нет. При естественной конвекции в замкнутом объёме поверхностная температура трубки превысит 400 °C даже при удельной мощности 4 Вт/см². Нужен хотя бы слабый обдув или увеличение площади поверхности активной зоны.
Какой диаметр трубки лучше для ТЭН 6 кВт на воздухе?
Для 6 кВт и воздуха — минимум 12 мм. При 10 мм активная длина почти 5 метров, что усложняет конструкцию. При 12 мм и обдуве можно уложиться в 3,5 метра.
Что будет, если поставить U-образный ТЭН 6 кВт 220В в воду?
Перегрев и выход из строя. Для воды удельная мощность допускается до 15 Вт/см², но конструкция должна пересчитываться. Расчёт для воздуха не подходит для водяной среды.
Как проверить чертёж U-образного ТЭН на ошибки до изготовления?
Сверьте активную длину с расчётной. Если по чертежу она меньше 477 см при трубке 10 мм — удельная мощность выше 4 Вт/см², ТЭН перегорит. Также проверьте шаг между ветвями — не меньше 25 мм.
Сколько стоит изготовление U-образного ТЭН 6 кВт по чертежу?
Цена зависит от материала трубки (сталь 10 или 12Х18Н10Т), количества ветвей и длины. Оставьте заявку с чертежом на ten-miass.ru — инженер рассчитает стоимость в течение рабочего дня.
Какое сопротивление должно быть у ТЭН 6 кВт 220В?
Расчётное сопротивление: R = U² / P = 220² / 6000 = 8,07 Ом. ГОСТ допускает отклонение ±10%, поэтому рабочий коридор — от 7,69 до 9,07 Ом (5400–6600 Вт при 220 В).
