Блок ТЭН U-образный на прямоугольном фланце для бака: производство по чертежу заказчика

Короткий ответ: прямоугольный фланец на блоке ТЭН ставят не для красоты, а когда круглый физически не помещается в узкую стенку бака. U-образные трубки крепятся на одном общем фланце, крепёж идёт по периметру прямоугольника, а не по окружности. Мощность считают по объёму жидкости: для бака на 600 л с нагревом на 50°C за 3 часа нужен блок около 12 кВт. Материал оболочки по умолчанию - сталь 10 для нейтральной среды, AISI 321 для агрессивной.

Когда нужен именно прямоугольный фланец, а не круглый

Круглый фланец требует места под весь диаметр: сам диск, кольцо отверстий под болты и запас по металлу вокруг кромки выреза. Если бак узкий по одной из сторон, например технологическая ванна шириной 150-200 мм, круглый фланец диаметром 245-300 мм туда физически не входит, даже если мощности одного такого блока хватило бы на весь объём.

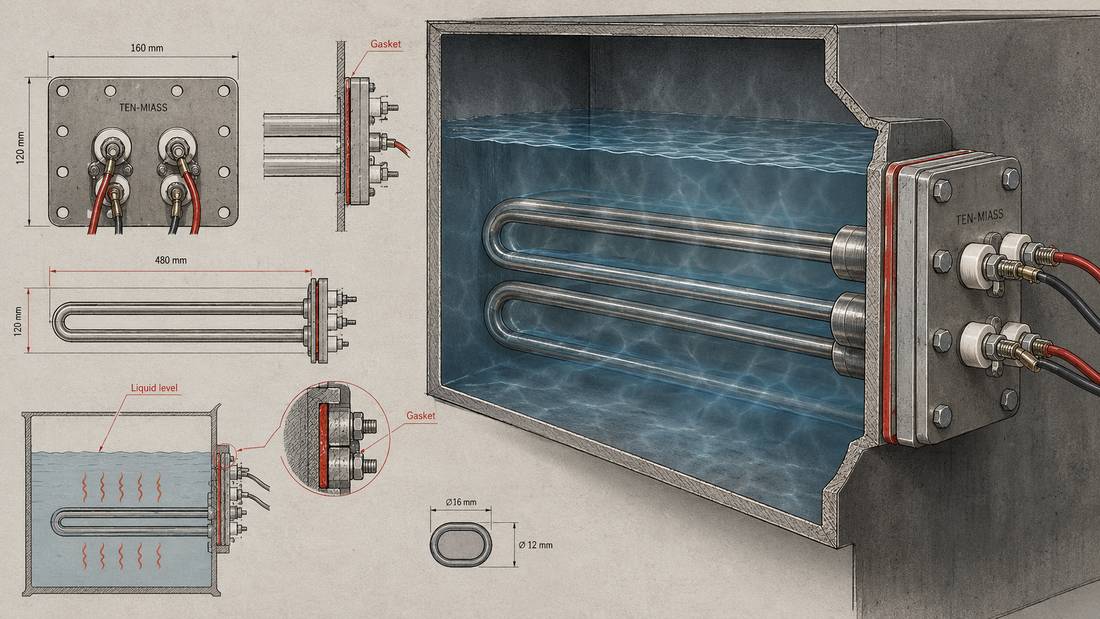

Прямоугольный фланец решает эту задачу иначе: вырез в стенке делают узким и длинным, повторяющим пропорции самой ванны или короба. Крепёжные отверстия располагают по периметру прямоугольника с равным шагом, прокладку вырезают по тому же контуру. Внутри на одном фланце закрепляют один или несколько U-образных элементов так, чтобы изгибы трубок уместились по узкой стороне, а длина нагрева набиралась по длинной.

Вторая причина - когда в баке уже стоит перегородка, мешалка или змеевик, и круглое пятно врезки под них не помещается, а узкая прямоугольная прорезь между существующими элементами конструкции - помещается.

Как считают мощность блока по объёму бака

Базовая формула нагрева жидкости: P = 0,00116 × V × ΔT / t, где V - объём в литрах, ΔT - разница температур в °C, t - время нагрева в часах. Результат - минимальная мощность без учёта потерь через стенки, на практике закладывают запас 10-20%.

Материал оболочки выбирается отдельно от мощности. Для нейтральной жидкости (чистая вода, масло без присадок) достаточно углеродистой стали 10. Для щелочных моющих растворов, эмульсий и пищевых сред по умолчанию ставят нержавейку AISI 321 (08Х18Н10Т) - она устойчива к точечной коррозии, в отличие от более дешёвой 316L, которую предлагают только если заказчик настаивает сам.

Пример: проверка блока на 9 кВт по ГОСТ 13268-88

Блок на бак 300 л собирают из трёх U-образных элементов по 3 кВт на 220 В каждый, включённых параллельно в общую клеммную колодку на фланце. ГОСТ 13268-88 нормирует допуск по мощности +5/−10%, поэтому коридор сопротивления получается несимметричным: для 3 кВт при 220 В мощность укладывается в диапазон 3150…2700 Вт, а сопротивление каждого элемента - в диапазон 15,4…17,9 Ом.

Если при прозвонке одного из трёх элементов блока сопротивление выходит за эти границы, этот элемент уже частично выгорел, даже если блок в целом ещё греет за счёт двух оставшихся. Проверка делается мультиметром на холодном блоке, до монтажа на бак.

Что менять: признак → причина → решение

Что прислать для расчёта

• Габариты прямоугольного выреза или фланца: длина × ширина, шаг крепёжных отверстий, если он уже задан конструкцией бака
• Толщину стенки бака в месте врезки
• Объём жидкости и её тип: вода, масло, щелочной раствор, эмульсия
• Требуемую температуру нагрева и время, за которое нужно выйти на режим
• Фото или чертёж старого блока, если он уже стоял на этом месте

По этим пяти пунктам считается число U-элементов, суммарная мощность и материал оболочки, обычно в день обращения.

Главная ошибка при заказе

Самая частая ошибка - заказать стандартный круглый фланец ближайшего диаметра и подогнать его под прямоугольный вырез на месте, молотком и герметиком. Первое время держит, потом прокладка в узких местах периметра прижимается слабее, чем в широких, и через два-шесть месяцев там, где зазор максимальный, появляется течь.

Прямоугольный фланец с равномерным шагом отверстий по всему периметру и прокладкой под точный контур выреза стоит немного дороже в производстве, но держит герметичность весь срок службы блока, а не до первого цикла нагрева-охлаждения.

Сколько стоит блок ТЭН на прямоугольном фланце

Ориентировочная цена считается по той же формуле, что и для круглых блок-ТЭН: закупочная стоимость растёт с мощностью и зависит от материала оболочки, нержавейка дороже углеродистой стали примерно вдвое. По нашему калькулятору цен, уровень «норма», закупка от 10 шт.: блок на 3 кВт - от 3510 ₽, на 9 кВт - от 10530 ₽, на 18 кВт - от 21700 ₽. Прямоугольная форма фланца сама по себе на цену элементов не влияет, доплата идёт за изготовление фланца и прокладки по индивидуальному чертежу. Точная цифра - по вашему чертежу или фото выреза в день обращения.
