ТЭНы с терморегулятором: какие бывают, в чём разница и как применять

Воду нужно нагреть до заданной температуры и не следить за выключателем вручную. Для этого используют ТЭН с терморегулятором. Но под одним названием продаются разные решения: резьбовой нагреватель с поворотной ручкой, фланцевый блок с отдельным шкафом управления, элемент для радиатора или комплект с цифровым контроллером.

Выбирать только по мощности и наличию ручки неудобно: одинаковые на вид узлы могут отличаться допустимой средой, током контактов, диапазоном настройки и аварийной защитой. Разберём, что действительно влияет на применение.

Что входит в ТЭН с терморегулятором

ТЭН преобразует электрическую энергию в тепло. Датчик реагирует на температуру в месте установки. Регулятор сравнивает её с заданием. Силовой аппарат подаёт или снимает питание: это могут быть контакты самого термостата, отдельный контактор или твердотельное реле.

Во встроенном исполнении регулятор расположен рядом с выводами, а чувствительный элемент входит в предусмотренную гильзу. В раздельном исполнении датчик устанавливают в нужной точке, контроллер — на панели или в шкафу. Электрическая мощность нагревателя от этого не становится меньше: меняются длительность включения и режим передачи тепла.

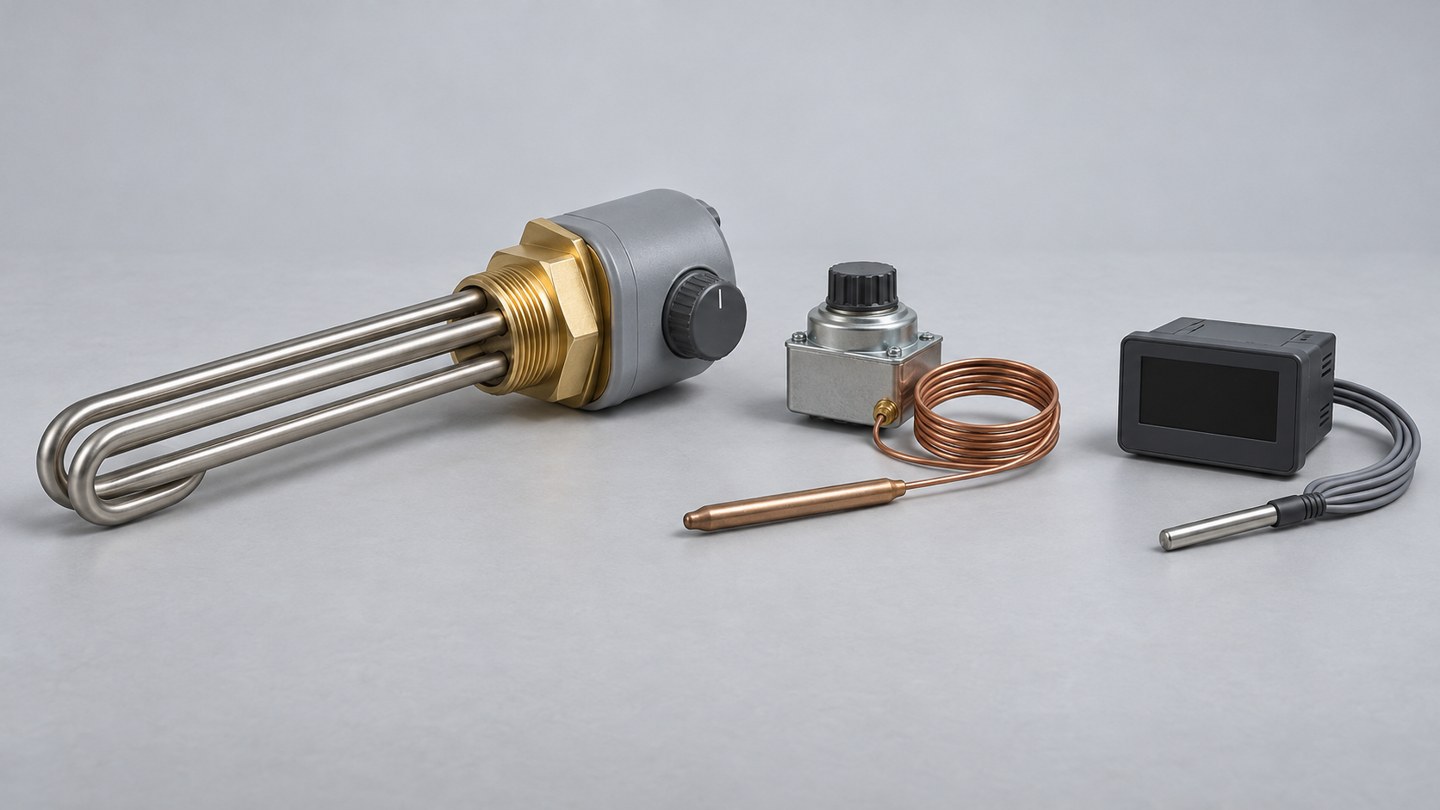

Какие бывают терморегуляторы для ТЭНов

Стержневые: компактное решение для водонагревателя

Длинный чувствительный стержень устанавливается в гильзу нагревательного узла. В распространённых механических конструкциях температурное расширение элементов приводит в действие контактный механизм. Такие регуляторы встречаются в бойлерах и других водонагревателях.

Плюсы — компактность и простое управление. Ограничения — заданные длина и геометрия датчика, диапазон настройки, коммутационная способность. Некоторые модели объединяют рабочее регулирование и отдельный аварийный ограничитель; наличие и способ возврата защиты проверяют по паспорту.

Капиллярные: датчик можно отнести от ручки

Чувствительный баллон соединён с контактным механизмом тонким капилляром. Изменение температуры меняет давление наполнителя и переключает контакты. Баллон помещают в совместимую гильзу, а корпус регулятора можно вынести на панель в пределах длины капилляра.

Это удобно для баков, моечных установок и оборудования, где органы управления не должны находиться прямо на ТЭНе. Капилляр нельзя укорачивать, наращивать или резко перегибать. Радиус изгиба, температура корпуса, длина и способ установки баллона должны соответствовать инструкции.

Биметаллические: компактное переключение по температуре

Чувствительный элемент меняет форму при нагреве и переключает контакт. Такие устройства используют как регуляторы или ограничители в зависимости от исполнения. Многие компактные модели имеют фиксированную температуру срабатывания.

Накладной биметаллический датчик измеряет температуру поверхности, а не непосредственно всей жидкости. Его нельзя считать взаимозаменяемым с погружным датчиком. Рабочая функция, допуски и возможность применения в аварийной цепи определяются документацией конкретного изделия.

Электронные: индикация, настройки и управление процессом

Контроллер получает сигнал от термопары, термосопротивления или другого совместимого датчика. Можно видеть измеренную температуру, менять гистерезис, а в соответствующих моделях — задавать программы, ступени и ПИД-регулирование.

Электронный не означает автоматически «точнее на всём объёме». Результат зависит от погрешности датчика, его размещения, перемешивания и инерции. Тип датчика должен соответствовать входу контроллера. Выход управления твердотельным реле нельзя подключать к ТЭНу как силовой выход.

В чём разница: краткое сравнение

«Стержневой» описывает конструкцию чувствительного узла, «капиллярный» — способ передачи воздействия, «электронный» — способ обработки сигнала. Это практические группы, а не строгая классификация всех изделий: исполнения и функции могут сочетаться.

Резьбовой, фланцевый, мокрый или сухой: это уже конструкция нагревателя

Резьбовой ТЭН вкручивают в предусмотренный патрубок. Проверяют обозначение резьбы, шаг, длину погружения, уплотнение и положение при монтаже. Похожий диаметр не означает совпадение резьб.

Фланцевый блок удобен для нескольких элементов и большей суммарной мощности. Важны чертёж фланца, крепёж, прокладка, давление и возможность извлечения узла. Один небольшой термостат не обязательно способен напрямую переключать весь блок.

Мокрый ТЭН контактирует со средой оболочкой. Сухой работает через предусмотренную защитную колбу или гильзу. Это не характеристика регулятора и не разрешение включать любой нагреватель в пустом баке. Сухое исполнение тоже работает только в условиях, для которых рассчитан весь узел.

Где и как применять

Бак с водой и накопительный водонагреватель

Подбирают материал оболочки по составу воды, мощность по объёму и времени разгона, а гильзу датчика — по конструкции бака. Активная часть погружного ТЭНа должна быть покрыта водой. Датчик в зоне локального нагрева может отключить ТЭН раньше, чем прогреется остальной объём; это учитывают при выборе точки измерения и циркуляции.

Радиатор и отопительный контур

Нужен узел, прямо рассчитанный на работу в таком оборудовании. Проверяют теплоноситель, давление, резьбу, допустимую ориентацию и пространство вокруг активной части. Предусматривают компенсацию теплового расширения и устройства безопасности по проекту системы. Нельзя просто установить ТЭН и запереть нагреваемую жидкость между закрытыми кранами.

Пивоварение, мойка и технологическая ёмкость

Для нагрева воды с несложным режимом механического регулятора может быть достаточно. Для температурных пауз и воспроизводимого процесса удобнее контроллер с подходящим датчиком и алгоритмом. При работе с суслом дополнительно важны поверхностная нагрузка и отсутствие пригара, а для моющего раствора — химическая совместимость оболочки и уплотнений.

Температура возле ТЭНа не доказывает температуру всего продукта. Точку датчика выбирают с учётом перемешивания, потока и технологии. ПИД-регулятор не исправляет плохую циркуляцию и не подтверждает сам по себе режим мойки или пастеризации.

Масло и воздух

Водяной ТЭН нельзя переносить в масло или воздух только потому, что на термостате есть нужное деление. Условия теплоотдачи различаются; требуются подходящие оболочка, активная площадь, температура поверхности и защита. Воздушный нагреватель в канале может дополнительно требовать контроля потока.

Как подобрать мощность: пример для воды

Для нижней оценки энергии нагрева воды используют Q = m × 4,18 × ΔT / 3600, где Q — кВт·ч, m — масса воды в килограммах, ΔT — рост температуры в градусах.

Условные 100 кг воды нужно нагреть с 20 до 60 °C: требуется около 4,64 кВт·ч. ТЭН 3 кВт в идеальной модели справится примерно за 1 час 33 минуты. В действительности нужны ещё энергия на бак и компенсация потерь. Это расчётный пример, а не характеристика конкретного изделия.

Мощность разгона и мощность удержания температуры различаются. Терморегулятор сокращает ненужный нагрев и перегрев, но не отменяет тепловой баланс. Утепление уменьшает потери, если выполнено с соблюдением температурных ограничений и не закрывает электрические узлы.

Подключение: что означает ток на термостате

Для однофазной резистивной нагрузки приближённо I = P / U. При 230 В ТЭН 2 кВт потребляет около 8,7 А, а 3 кВт — около 13 А. Но маркировка «16 А» без прочих условий ещё не разрешает подключать любую такую нагрузку напрямую.

Проверяют паспортный ток именно для резистивной нагрузки при нужном напряжении, температуру в корпусе, частоту переключений, сечение и допустимость соединений. При превышении коммутационной способности или соответствующих требованиях производителя регулятор управляет контактором. Для ПИД с частыми переключениями может применяться рассчитанное твердотельное реле с отводом тепла.

У трёхфазного блока схема соединения и напряжение каждого элемента задаются проектом. Число «380» или «400» на питании шкафа не определяет допустимое напряжение отдельного ТЭНа. Универсальной схемы подключения для всех комплектов нет.

Терморегулятор, перегрев и сухой ход — три разные задачи

• Рабочий регулятор поддерживает заданную температуру в обычном режиме.
• Независимый аварийный ограничитель прекращает нагрев при превышении безопасного предела, в том числе при отказе рабочего управления. Исполнение и возврат выбирают по требованиям оборудования.
• Защита от сухого хода не допускает нагрев без требуемого уровня жидкости или потока. Её способ определяется конструкцией.

Датчик в жидкости может не успеть обнаружить локальный перегрев оголённой трубки. Поэтому обычный термостат не заменяет контроль уровня. Твердотельное реле способно отказать с сохранением проводимости; аварийная цепь должна реально снимать питание, а не только отправлять команду неисправному ключу.

В составе электроустановки предусматривают защитное заземление, защиту от сверхтока и защитное отключение в соответствии с применимыми требованиями. УЗО не заменяет автомат и не является защитой ТЭНа от перегрева. Подключение и проверку выполняет квалифицированный специалист по документации узла.

Почему температура уходит выше задания

При двухпозиционном управлении нагрев включается и выключается с разницей температур — гистерезисом. После отключения горячая оболочка ещё отдаёт тепло. Большая мощность, малая ёмкость, инерционная гильза и неудачное расположение датчика усиливают выбег.

Проверяют датчик и его посадку, перемешивание, настройки и соответствие мощности задаче. Слишком узкий гистерезис может увеличить износ механических контактов. Цифровой дисплей с десятыми долями градуса не означает такую же точность измерения и поддержания.

Что важно проверить перед заказом

Общие подтверждённые принципы: регулятор управляет нагревом по температуре; допустимый ток ограничен паспортом; погружной водяной элемент требует предусмотренного теплоотвода. Регулирование не заменяет независимые защиты.

Зависит от задачи: материал оболочки, мощность, поверхностная нагрузка, диапазон, точность, гистерезис, тип датчика и силовая схема. Универсальных значений для всех ТЭНов нет.

До изготовления или замены уточните: среду и её состав, объём, стартовую и рабочую температуру, время разгона, напряжение и доступную мощность, размеры посадки и погружения, давление, положение датчика, условия циркуляции и требуемые защиты. Для замены приложите фото маркировки старого узла и чертёж либо размеры крепления.

Практическое правило: сначала определить, что и в каких условиях нужно нагревать, затем подобрать ТЭН, а после — согласовать регулирование и защиту всего узла. Обратный порядок часто заканчивается переделкой крепления или управления.
