ТЭНР аналог: как измерить старый и заказать замену
Короткий ответ. ТЭНР - ребристый (оребрённый) трубчатый нагреватель для воздуха: рёбра на оболочке увеличивают площадь теплообмена в 10-16 раз, поэтому он держит мощность при более низкой температуре трубки, чем гладкий воздушный ТЭН. Чтобы заказать точный аналог, меряют диаметр трубки, длину активной части, шаг оребрения и диаметр крепёжных шпилек - бирки с одной маркировкой для этого недостаточно, тем более если она стёрлась.

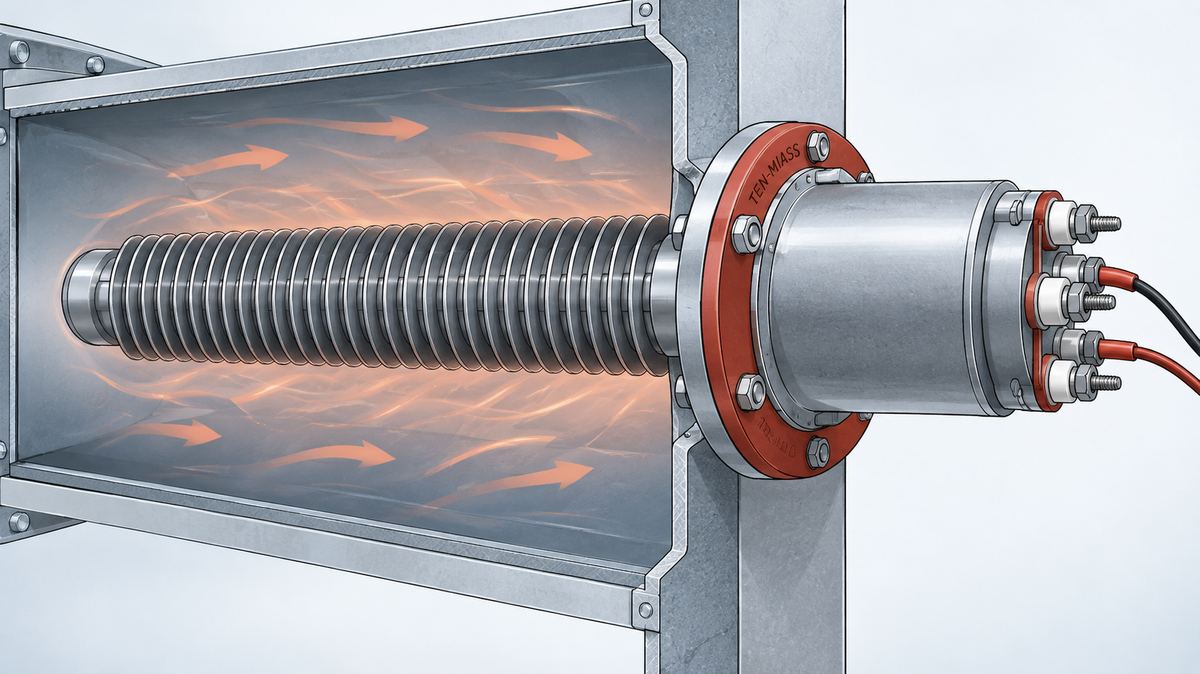

ТЭНР: рёбра работают внутри воздушного потока, контакты - всегда на сухой стороне фланца
Что означает буква «Р» в маркировке ТЭНР
Принесли нагреватель с биркой «ТЭНР», часть цифр стёрлась - для начала стоит понять, что это за тип вообще. В архиве ТЭН-Миасс и в заявках, которые приходили через сайт с 2019 года, «Р» идёт как «ребристый»: в прайсах и формах заказа тот же узел подписан «ТЭН оребренный, воздушный». В старых объявлениях на изготовление встречаются записи вида «ТЭНР 90 А13/2,2-0-220 R38» - здесь «А13» это диаметр трубки 13 мм, «2,2» мощность в кВт, «220» напряжение, а отдельное «R38» - уже не буква в начале, а диаметр нагревателя по рёбрам в миллиметрах, то есть размер поверх оребрения, а не трубки.
Единой расшифровки у всех заводов нет - как и с буквой «Б» в блочных ТЭНБ, где её когда-то тоже путали с «воздушным исполнением», хотя на деле она означает «блочный». Поэтому для заказа аналога важна не расшифровка буквы, а фактические размеры: диаметр трубки, активная длина, шаг рёбер и способ крепления.
Что измерить на старом ТЭНР перед заказом аналога
| Что измерить | Как измерить | Зачем это нужно для заказа |
|---|---|---|
| Диаметр трубки (без рёбер) | Штангенциркулем по гладкому участку рядом со шпильками | Задаёт типоразмер заготовки и допустимую ваттную нагрузку |
| Полная длина и длина активной (ребристой) части | Рулеткой от торца до торца и отдельно - только ребристый участок | Новый нагреватель встанет на посадочное место без переделки |
| Шаг и высота оребрения, если рёбра целы | Штангенциркулем - расстояние между соседними рёбрами и их вылет | Определяет реальную площадь теплообмена и греющую способность |
| Форма трубки: прямая, U-, W-образная, кольцо | Визуально, по общей геометрии | Изгиб задаёт монтажный профиль под старое посадочное место |
| Диаметр и резьба контактных шпилек | Штангенциркулем или шаблоном резьбы | Клеммная колодка и провода подойдут без переделки щита |
| Напряжение и мощность | С бирки, либо расчётом по задаче, если бирка не читается | Без этого значения заказ не оформить |
| Материал оболочки | По следам коррозии и магнитом: нержавейка 304 магнитится заметно слабее стали 10 | Для сухого воздуха обычно хватает углеродистой стали, для влажной или агрессивной среды - нержавейки |
Ваттная нагрузка: почему у ребристого ТЭНа другие правила
Если считать мощность ТЭНР так же, как для гладкой трубки, результат обманет. Возьмём пример: активная длина 90 мм при диаметре 13 мм и мощности 2 кВт.
По таблице для спокойного воздуха допустимо 2,0-3,0 Вт/см², для закрытого объёма вроде сушильного шкафа - 1,5-2,2 Вт/см². Формально 5,4 Вт/см² - перегруз. Но это расчёт по голой трубке без рёбер. Рёбра увеличивают реальную площадь теплообмена в 10-16 раз, поэтому фактическая нагрузка на оребрённой поверхности оказывается в разы ниже голого расчёта - отсюда и смысл оребрения: не «больше тепла с той же трубки», а та же мощность при температуре оболочки 300-400 °C вместо 500-700 °C у гладкого ТЭНа. Поэтому короткий ребристый нагреватель на вид мощнее своей длины - это нормально, если рёбра целы и шаг оребрения не сорван коррозией.
Как посчитать мощность, если бирки нет совсем
Если нагреватель сгорел полностью и от маркировки ничего не осталось, мощность пересчитывают по задаче. Формула применима, когда ТЭНР стоит не в воздуховоде, а в баке с жидкостью - например, с водной эмульсией или смазочно-охлаждающей жидкостью на станке, где рёбра иногда ставят ради той же площади теплообмена при слабой циркуляции:
Пример из обращения: бак с СОЖ на 200 литров нужно поднять с 15 до 45 °C за 2 часа.
Для воздуховода и сушильных камер такой расчёт по объёму и температуре годится хуже - там мощность считают от задачи сушки (влажность, расход воздуха, требуемый нагрев потока), а не по объёму камеры напрямую. В этом случае проще прислать нам параметры процесса, чем считать самому.
Сопротивление: что покажет мультиметр
Коридор сопротивления по ГОСТ 13268-88 считают не напрямую по проценту, а через допуск мощности +5 % / −10 %, что даёт несимметричный диапазон:
| Мощность, 220 В | Расчётное R = U²/P | Коридор по ГОСТ 13268-88 |
|---|---|---|
| 1 кВт | 48,4 Ом | 46,1-53,8 Ом |
| 2 кВт | 24,2 Ом | 23,1-26,9 Ом |
| 3 кВт | 16,1 Ом | 15,4-17,9 Ом |
Подробный разбор с таблицей по другим напряжениям - в статье про сопротивление ТЭНа 1 кВт на 220 В. Если старый ТЭНР ещё цел, замер мультиметром между клеммами при отключённом питании подтвердит паспортную мощность даже без читаемой бирки.
Что прислать нам для расчёта точного аналога
- Фото всего ТЭНР целиком с линейкой или рулеткой для масштаба
- Фото бирки крупным планом, если хоть часть текста читается
- Диаметр трубки и длину активной (ребристой) части по отдельности
- Шаг оребрения, если рёбра не повреждены
- Среду применения - сухой воздух, сушильная камера, бак с жидкостью - и рабочую температуру
- Напряжение сети и, если известна, мощность с бирки
По этому набору данных мы за день считаем точный аналог, даже если от маркировки осталось только «ТЭНР» без единой цифры. Похожий порядок обмера для других типов - в статьях про аналог блочного ТЭНБ и ТЭНБ-10, а готовый раздел по оребрённым нагревателям - на странице ТЭН оребренный.
