ТЭНБ аналог: как подобрать замену по старой маркировке
Шильдик с «ТЭНБ-10-К-220» даёт только мощность и напряжение. Остальные четыре параметра (фланец, длина погружной части, материал оболочки, расположение выводов) снимаются с самого изделия или по факту эксплуатации. Для блока на 10 кВт в стальном исполнении аналог обойдётся от 11 700 ₽ (норма, партия от 10 шт.), срок 7-14 рабочих дней от 1 штуки.
Что можно снять прямо с шильдика

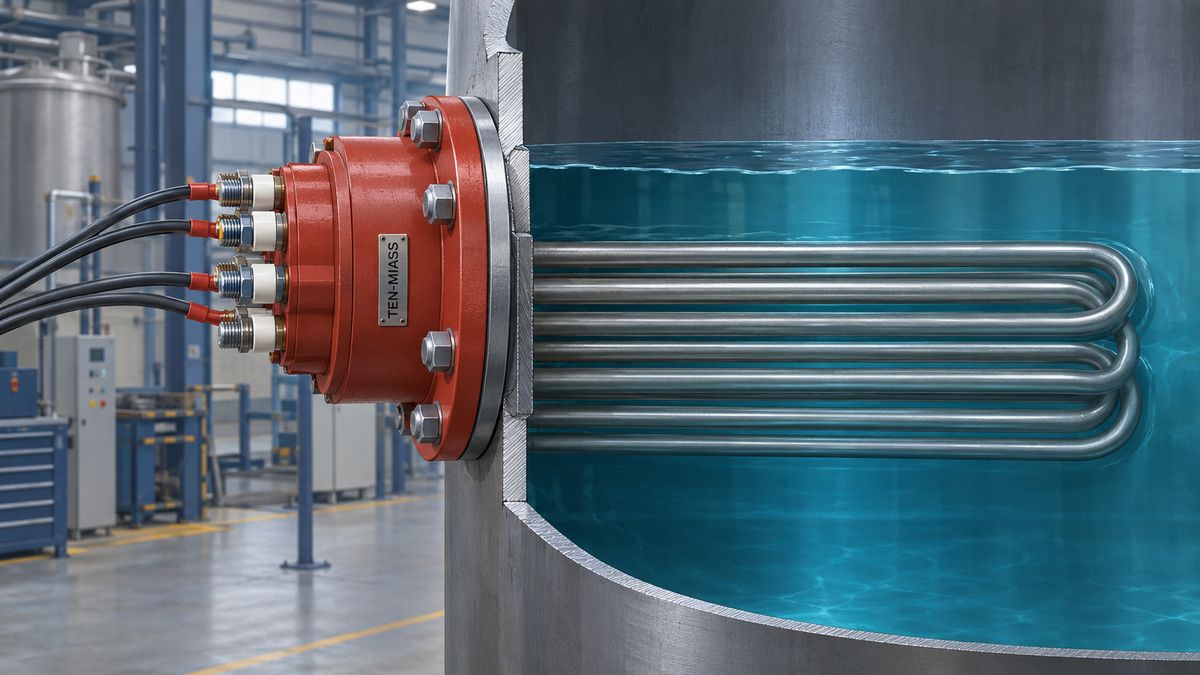

На уцелевшей маркировке обычно читаются три группы знаков: буквенное обозначение типа, мощность в кВт, напряжение в вольтах. У большинства заводов буква «Б» после «ТЭН» означает блочное исполнение: несколько трубчатых элементов, изогнутых петлями, на одном общем фланце вместо одиночной трубки. Точная расшифровка остальных букв и цифр в строке зависит от технических условий конкретного изготовителя, поэтому дальше значение смотрят по паспорту, если он сохранился. Подробный разбор строки маркировки знак за знаком в отдельном материале: расшифровка маркировки блочного ТЭН.
Для заказа аналога мощности и напряжения мало. Нужно физически измерить ещё четыре параметра на снятом блоке или на посадочном месте в баке.
Четыре параметра, которых нет на шильдике
| Параметр | Как снять | Зачем он нужен |
|---|---|---|
| Фланец: условный диаметр, число и диаметр отверстий | Штангенциркулем по старому фланцу или по ответному отверстию в баке | Новый блок должен встать на старую прокладку без доработки посадочного места |
| Длина погружной части | Рулеткой от плоскости фланца до конца самой дальней трубки | Короче: трубки не достанут до рабочей зоны. Длиннее: упрутся в стенку или дно |
| Материал оболочки | По факту среды: вода и пар, нержавейка; сухой воздух и масло, чёрная сталь | Сталь 10 в воде быстро корродирует, нержавейка в такой среде служит заметно дольше |
| Расположение выводов и коробки | Сверить с посадочным местом в щите управления | Чтобы провода от автоматики подошли без удлинения и переразводки |
Если шильдика нет вообще: считаем мощность по факту
Бывает, что от старого блока остался только фланец без единой цифры. Тогда мощность считают не с бирки, а по тому, что грел бак раньше: объём ёмкости, на сколько градусов нагревалась вода и за какое время.
Формула: P = 0,00116 × V × ΔT / t, где V это объём в литрах, ΔT это разница температур в °C, t это время нагрева в часах.
Пример из заявки: бак-аккумулятор на 500 литров грел воду с 40 до 75 °C (ΔT = 35) за 1,5 часа. Расчёт: P = 0,00116 × 500 × 35 / 1,5 = 13,5 кВт. Берут ближайший типоразмер с небольшим запасом на остывание теплотрассы, в этом случае 15 кВт.
Как проверить блок до установки
Блочный ТЭНБ на 380 В обычно собран из нескольких трубчатых элементов, каждый из которых подключён на фазное напряжение 220 В. Прозвонить можно каждый элемент отдельно, ещё до подачи питания на весь блок.
| Мощность элемента на 220 В | Коридор сопротивления по ГОСТ 13268-88 |
|---|---|
| 1 кВт | 46,1-53,8 Ом |
| 2 кВт | 23,1-26,9 Ом |
| 3 кВт | 15,4-17,9 Ом |
Коридор несимметричный, потому что ГОСТ нормирует допуск по мощности (+5/-10 %), а не по сопротивлению напрямую. Если один из элементов звенит в обрыв (бесконечность) или в короткое (0-5 Ом), это заводской брак, его меняют до монтажа, а не после первого включения.
Что получаете в итоге и сколько это стоит
После замера четырёх параметров и расчёта мощности собираем техзадание и считаем цену. По калькулятору на уровне «норма» (партия от 10 шт.) блок на 10 кВт в стальном исполнении от 11 700 ₽, в нержавеющей стали от 23 400 ₽. Для заказа в одном экземпляре точная цена считается по фото или чертежу в день обращения, без привязки к публичному прайсу.
Срок изготовления: 7-14 рабочих дней от согласования параметров и оплаты, минимальная партия 1 штука. Если для подбора не хватает данных по старой маркировке, можно прислать чертёж в произвольном формате: подробности в материале ТЭН по чертежу заказчика. Для одиночных трубчатых ТЭНов без блочного фланца процесс подбора по фото шильдика расписан отдельно: как подобрать аналог ТЭНа по шильдику.
Что прислать для расчёта
- Фото шильдика целиком, даже если цифры читаются частично
- Фото или эскиз фланца с размерами: условный диаметр, число и диаметр отверстий, шаг между ними
- Длина погружной части в мм
- Напряжение и желаемая мощность, либо объём ёмкости, диапазон температур и время нагрева, если мощность неизвестна
- Среда: вода, пар, воздух или масло, и материал старой оболочки, если виден
- Расположение выводов и тип клеммной коробки
