ТЭНБ-10 аналог: как измерить и заказать точную замену
Короткий ответ. ТЭНБ - это блочный ТЭН: несколько трубчатых элементов на одном фланце с общей коммутацией, по ГОСТ 13268-88 ставится в котлы 4-100 кВт и промышленные ёмкости. Цифра «10» в обозначении чаще всего означает суммарную мощность блока в киловаттах, а не диаметр трубки и не длину. Чтобы заказать точный аналог ТЭНБ-10, нужно обмерить фланец, число и диаметр трубок, погружную длину - бирки с одной цифрой для заказа недостаточно.

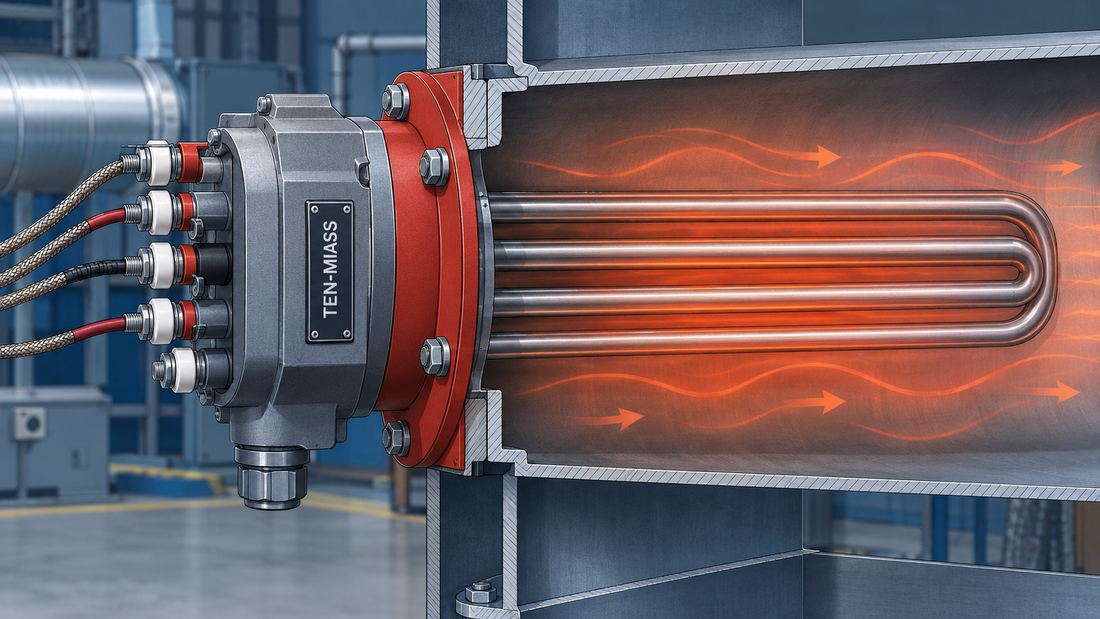

Блочный ТЭН: несколько трубок на общем фланце, контакты всегда на сухой стороне
Почему «ТЭНБ-10» - это не один типоразмер
На ремонт принесли блок с биркой «ТЭНБ-10», остальное стёрлось. Первое, что нужно понять: буква «Б» означает «блочный» - по расшифровке маркировки ТЭНов это несколько трубчатых элементов, закреплённых на одном фланце с единой коммутацией. Это не «воздушный» и не какой-то конкретный диаметр трубки, хотя такая путаница встречается часто.
Среда, которую греет блок - вода, масло или воздух - в полной маркировке по ГОСТ 13268-88 задаётся отдельной буквой режима (J, N, S, P, O, K), которая идёт дальше по тексту обозначения, а не буквой Б. Поэтому один и тот же префикс ТЭНБ встречается и на масляных станциях, и на водогрейных котлах, и на калориферах - смотреть нужно на полную маркировку целиком, а если бирка стёрта, на физические размеры.
В нашей практике был реальный случай: клиент прислал фото бирки «ТЭНБ-10И220-И1» - это оказался блочный масляный нагреватель на 10 кВт, 220 В, с фланцем 245 мм и погружной длиной 640 мм, для маслостанции ТП-22. Цифра «10» здесь - именно суммарная мощность блока, разложенная на несколько трубчатых элементов. Но стандарт у разных заводов плавающий: кто-то в это же место ставит типоразмер или длину развёртки. Поэтому одной цифры для заказа аналога мало.
Что измерить на старом ТЭНБ-10, если бирка не читается
Порядок действий, если нужен точный аналог, а не предположение по памяти:
| Что измерить | Как измерить | Зачем это нужно для заказа |
|---|---|---|
| Диаметр фланца и шаг отверстий | Штангенциркулем по окружности и между соседними отверстиями | Новый блок должен встать на посадочное место без переделки крепежа |
| Число трубчатых элементов и их диаметр | Пересчитать трубки визуально, замерить диаметр каждой | Суммарная мощность блока складывается из мощности отдельных элементов |
| Погружная (рабочая) длина | От плоскости фланца до конца трубки, без пассивной зоны у контактов | Чтобы новый блок доставал до нужного уровня в баке или канале, как старый |
| Сопротивление каждого элемента | Мультиметром между клеммами одного элемента, питание отключено | Расчёт фактической мощности элемента и подбор нихромовой спирали |
| Резьба или тип крепления фланца | Шаблоном резьбы либо по числу и диаметру отверстий под болты | Совместимость с посадочным местом на оборудовании |
| Среда нагрева | По факту применения и следам нагара или накипи на трубках | Материал оболочки (сталь, нержавейка) и климатическое исполнение |
Пример расчёта мощности блока по заявке
Когда старый блок сгорел целиком и число элементов посчитать уже нельзя, мощность можно перепроверить расчётом от задачи, а не только от бирки. Формула нагрева жидкости:
Пример из обращения: ёмкость с эмульсией на 500 литров нужно поднять с 18 °C до 65 °C за 3 часа (расчётная мощность ≈ 9,1 кВт).
С запасом на теплопотери берут блок на 10 кВт - отсюда и типичная маркировка ТЭНБ-10 на практике: 9-10 кВт закрывают с запасом круглой цифрой и разносят по 2-3 трубчатым элементам в блоке.
Коридор сопротивления для элементов блока по ГОСТ 13268-88
Когда посчитали, сколько элементов в блоке и какая мощность на каждый приходится, сопротивление каждой отдельной трубки проверяют по ГОСТ 13268-88. Допуск по ГОСТ 13268-88 составляет +5 % / −10 % от номинальной мощности, что при пересчёте на сопротивление даёт несимметричный коридор:
| Мощность элемента, 220 В | Расчётное R = U²/P | Коридор по ГОСТ 13268-88 |
|---|---|---|
| 1 кВт | 48,4 Ом | 46,1–53,8 Ом |
| 2 кВт | 24,2 Ом | 23,1–26,9 Ом |
| 3 кВт | 16,1 Ом | 15,4–17,9 Ом |
Что ещё путают при замене
- Резьбу фланца с диаметром трубки. Это разные размеры: трубка может быть 10 мм, а крепёжные отверстия под болт М8 или М10 - считать нужно и то, и другое отдельно.
- Мощность блока ставят больше прежней «на всякий случай». Переход, например, с 10 на 15 кВт без пересчёта кабеля и автомата опасен: 10 кВт на 220 В - это ток около 45 А, для 15 кВт на 220 В ток составит около 68 А, что требует соответствующего кабеля и автомата защиты.
- Не учитывают гильзу термодатчика. Если на старом блоке стоял термостат или термопара в отдельной гильзе, у нового блока должно быть то же посадочное место под датчик, иначе некуда будет его вкрутить.
Что прислать нам для расчёта точного аналога
- Фото бирки крупным планом, если хоть часть текста читается
- Общее фото блока с линейкой или рулеткой рядом для масштаба
- Фото фланца анфас - видно число и расположение отверстий
- Замеры штангенциркулем: диаметр каждой трубки, погружная длина
- Сопротивление каждого элемента мультиметром, если блок ещё рабочий
- Что именно греет блок - вода, масло или воздух - и рабочая температура
По этому набору данных мы за день считаем точный аналог - даже если от старой бирки осталось только «ТЭНБ-10» и больше ничего не разобрать. Похожий разбор смотрите в статье про чертёж ТЭНБ-15 и в примере блока ТЭНБ-ЭКО на 5 кВт - там тот же принцип обмера и расчёта, только другая мощность и габарит.
