ТЭНП 12х150/0,6 220 К с термопарой типа К

Короткий ответ: ТЭНП 12х150/0,6 220 К: патронный (погружной) нагреватель диаметром трубки 12 мм, длиной 150 мм, мощностью 0,6 кВт на 220 В, с встроенным термопреобразователем типа К. Термопара работает как отдельная измерительная цепь с отдельными выводами (обычно жёлтый и красный провод на миниразъёме), она не часть силовой схемы нагревателя. Номинальное сопротивление 80,7 Ом, по ГОСТ 13268-88 допустимый коридор 76,8–89,6 Ом.

Опубликовано 2 октября 2026 · ТЭН-Миасс

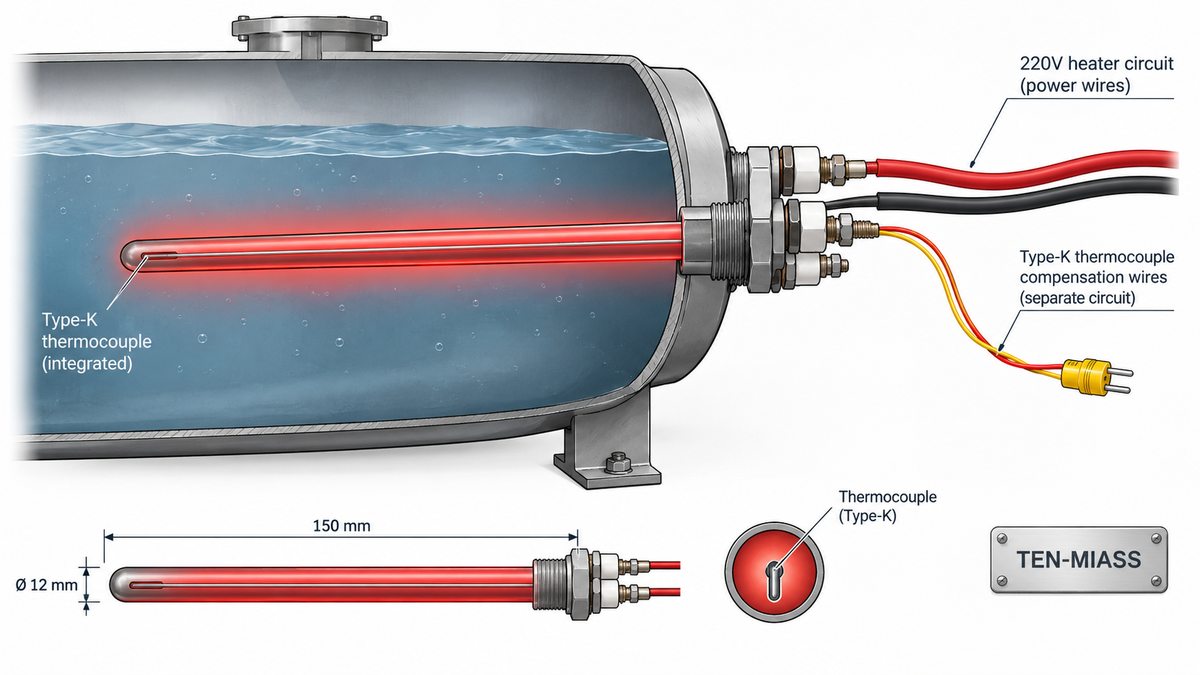

ТЭНП 12х150/0,6 220 К в разрезе: трубка погружена в среду, контакты и термопара выведены наружу

Трубка нагревателя под уровнем среды, силовые клеммы и выводы термопары расположены снаружи, на сухой стороне

Как читать маркировку ТЭНП 12х150/0,6 220 К

Каждый символ в обозначении обозначает конкретный конструктивный параметр, а не произвольный код. Расшифровка построена по ГОСТ 13268-88, заводы придерживаются одной логики.

Элемент маркировки	Что означает	На что влияет при заказе
ТЭНП	трубчатый электронагреватель патронного (погружного) исполнения	способ монтажа: вкручивается или вставляется в гильзу/бак торцом
12	наружный диаметр трубки, мм	диаметр посадочного отверстия или гильзы
150	длина активной части трубки, мм	глубина погружения, длина зоны нагрева
0,6	номинальная мощность, кВт	скорость нагрева, ток в цепи, сечение силового провода
220	номинальное напряжение питания, В	схема подключения, подбор автомата защиты
К	встроена термопара типа К (хромель-алюмель)	появляется вторая, измерительная цепь, отдельная от силовой

Расчёт сопротивления: откуда 80,7 Ом

Сопротивление силовой спирали считается из мощности и напряжения по закону Ома: R = U² / P.

R = 220² / 600 = 48 400 / 600 ≈ 80,7 Ом

ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5 % / −10 % от номинала. Для 0,6 кВт это диапазон 0,54–0,63 кВт. Пересчёт через R = U²/P даёт несимметричный коридор сопротивления:

Мощность	Расчёт R	Сопротивление, Ом
0,63 кВт (+5 %)	48 400 ÷ 630	76,8
0,6 кВт (номинал)	48 400 ÷ 600	80,7
0,54 кВт (−10 %)	48 400 ÷ 540	89,6

Мультиметром меряется только силовая спираль, между двумя её клеммами. Показания в диапазоне 77–90 Ом укладываются в норму. Термопару омметром не проверяют: у неё нет сопротивления, которое что-то говорит о её исправности, её тестируют по ЭДС на милливольтметре.

Термопара типа К: отдельная цепь, не часть питания

Термопара типа К (хромель-алюмель) это самый распространённый тип термодатчика в промышленных нагревателях. Диапазон измерения −200…+1260 °C, чувствительность порядка 41 мкВ на градус. Это паспортные параметры самой термопары, не нагревателя: реальный верхний предел ТЭНП 12х150/0,6 220 К задаёт материал оболочки и среда, а не датчик.

Главное, что нужно понимать про К в маркировке: термопара и силовая спираль это два независимых контура внутри одного корпуса. У спирали свои два вывода на 220 В, у термопары свои два вывода на милливольты. Провода термопары компенсационные, обычно жёлтого и красного цвета, заканчиваются небольшим круглым миниразъёмом под тип К. Их задача: передать сигнал на прибор контроля или ПИД-регулятор, а не нести ток нагрева.

Важно. Нельзя подавать сетевое напряжение на выводы термопары и нельзя путать их с силовыми клеммами при монтаже. Термопара рассчитана на милливольтовый сигнал: 220 В на её входе выжигает измерительный вход контроллера, иногда вместе с самим чувствительным элементом.

Где применяют такой нагреватель

0,6 кВт это скромная мощность, разговор не про большие ёмкости. ТЭНП 12х150/0,6 220 К с термопарой типа К ставят там, где важен прямой контроль температуры в самой точке нагрева, а объём среды небольшой:

Лабораторное и испытательное оборудование: термостаты, бани, стенды
Небольшие технологические ёмкости в пищевом и фармацевтическом производстве
Пресс-формы и оснастка, где датчик должен сидеть рядом с нагревательным элементом, а не в стороне
Компактные сушильные камеры и малые реакторы, где точность регулировки важнее скорости нагрева

Встроенная термопара даёт то, что не даёт отдельный датчик в другой точке бака: регулятор видит температуру непосредственно у поверхности нагревателя, с минимальной задержкой. Для грубой регулировки большого объёма это избыточно, а для компактного узла с жёстким допуском это ровно то, что нужно.

Что прислать для расчёта

Перед заказом ТЭНП 12х150/0,6 220 К с термопарой типа К уточните:

нужна ли термопара вообще и какого типа (К не единственный вариант)
рабочий диапазон температур среды, в которую погружается нагреватель
диаметр и длину посадочного места: гильзы, отверстия в баке, пресс-формы
материал оболочки под вашу среду: сталь 10 для воздуха и масла, нержавеющая AISI 304 или 08Х18Н10Т для воды и пара, 08Х18Н10Т для пищевых и агрессивных сред
резьбу или способ крепления, если он есть

Если под рукой старый нагреватель или паспорт на оборудование, фото маркировки или чертежа сокращает расчёт до одного дня.

Нужен ТЭНП 12х150/0,6 220 К с термопарой под вашу задачу?

Нагреватель со встроенной термопарой относится к нестандартным изделиям, считаем по фото или чертежу в день обращения. От 1 шт.

Оформить заказ

Частые вопросы

Что означает буква К в маркировке ТЭНП 12х150/0,6 220 К?

К означает, что в корпус нагревателя встроен термопреобразователь типа К (хромель-алюмель). Это отдельный датчик температуры внутри ТЭНа, а не дополнительная силовая опция.

Термопара подключается в ту же цепь, что и питание ТЭНа 220 В?

Нет. Термопара работает как отдельная измерительная цепь: её провода (обычно жёлтый и красный, оканчиваются миниразъёмом) идут к прибору контроля температуры отдельно от силовых проводов нагревателя. Подавать на них сетевое напряжение нельзя: сожжёт вход контроллера.

Какое сопротивление должно быть у ТЭНП 12х150/0,6 220 К?

Номинал по R = U²/P: 220² ÷ 600 = 80,7 Ом. По ГОСТ 13268-88 допуск по мощности +5/−10 %, это даёт коридор сопротивления 76,8–89,6 Ом. Термопары это не касается: её не проверяют омметром, тестируют отдельно, милливольтметром по ЭДС.

В каком диапазоне температур работает термопара типа К?

От −200 до +1260 °C, с чувствительностью порядка 41 мкВ на градус. Это диапазон самой термопары. Реальный предел конкретного ТЭНП 12х150/0,6 220 К ограничен средой и материалом оболочки, а не датчиком.

Можно ли заказать ТЭНП 12х150/0,6 220 К с другой длиной или мощностью?

Да, изготавливаем по чертежу от 1 штуки. 12х150/0,6 обозначает один из типоразмеров под конкретную гильзу, диаметр и длина трубки, мощность и наличие термопары задаются под вашу задачу.

Что прислать для расчёта ТЭНП с термопарой типа К?

Диаметр и длину посадочного места (гильзы или бака), среду и рабочую температуру, нужна ли термопара и какого типа, напряжение питания. Если есть старый ТЭН или чертёж, фото или скан ускоряют расчёт.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
