Приходит заявка: надо греть литьевую форму весом 40 кг, сверлений под нагреватели уже два — диаметр 12 мм, глубина 200 мм. Стандартный трубчатый ТЭН на воздух не подойдёт: у него посадочный диаметр другой и без тепловой нагрузки на поверхность он перегреется. Нужен именно ТЭН-патрон с плотной посадкой в металл. Разбираем, что внутри и как правильно заказать.
Почему ∅12 мм — не случайный размер
Диаметр 12 мм стандартизован в большинстве серийного оборудования: ТПА, экструдеры, прессы, горячеканальные системы. Сверлить D12 в стали удобнее, чем D10 — меньше риск поломки сверла при заглублении на 150–300 мм. При том же диаметре спираль вмещает больше нихрома, чем у ∅10 мм, поэтому на ту же мощность патрон получается короче.

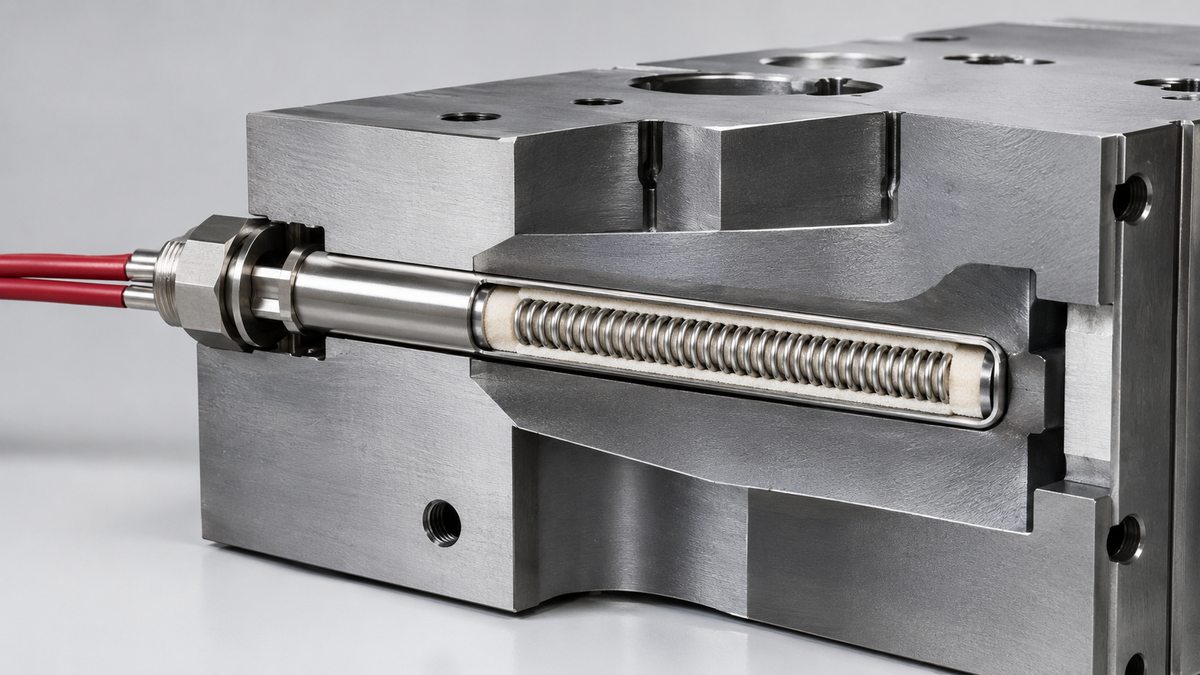

Внутри трубки диаметром 12 мм помещается нихромовая спираль с диаметром около 6–7 мм. Пространство вокруг заполняется оксидом магния (MgO, периклаз) — он электрически изолирует спираль от оболочки и при этом хорошо проводит тепло. Один торец трубки заварен, с другого выходят контактные шпильки или гибкий кабель в силиконовой изоляции.
Технические параметры: что задавать при заказе
Три цифры определяют всё: мощность, напряжение, длина. Остальное — конструктивные детали (тип вывода, длина холодного конца, материал оболочки).
Таблица мощностей и длин (∅12 мм, q=10 Вт/см²)
При удельной мощности 10 Вт/см² в стальной посадке патрон работает в рабочем режиме без перегрева оболочки. Из этой таблицы видно, какую длину активной части нужно заложить под конкретную мощность:
| Мощность, Вт | Напряжение, В | Длина актив. части, мм | Сопротивление, Ом | ГОСТ-коридор, Ом |
|---|---|---|---|---|
| 500 | 220 | 133 | 96,8 | 92–102 |
| 750 | 220 | 199 | 64,5 | 61–68 |
| 1000 | 220 | 265 | 48,4 | 46–51 |
| 1500 | 220 | 398 | 32,3 | 30,7–34 |
| 2000 | 220 | 530 | 24,2 | 23–25,5 |
| 3000 | 220 | 796 | 16,1 | 15,4–17 |
| 2000 | 380 | 530 | 72,2 | 68,6–76 |
| 3000 | 380 | 796 | 48,1 | 45,7–50,6 |
Длина рассчитана из формулы: Lакт = P / (q × π × D), где D=1,2 см, q=10 Вт/см². Сопротивление по ГОСТ 13268-88: допуск мощности +5%/−10%, то есть R = U²/P, коридор Rmin = U²/(P × 1,05), Rmax = U²/(P × 0,9).
Пример расчёта для литьевой формы
Задача: стальная литьевая форма 40 кг, нагрев от 20 до 200°C за 45 минут. Теплоёмкость стали c = 460 Дж/(кг·К).
P = m × c × ΔT / t = 40 × 460 × (200 − 20) / (45 × 60) = 40 × 460 × 180 / 2700 = 1226 Вт.
С коэффициентом запаса 1,2 берём 1500 Вт. Делим на два патрона: по 750 Вт каждый. Для патрона ∅12, L=200 мм активной части: q = 750 / (π × 1,2 × 20) = 750 / 75,4 = 9,9 Вт/см² — нормально, в пределах допустимого.
Где применяются патроны ∅12 мм
Диаметр 12 мм перекрывает большинство задач точечного нагрева в промышленности:
- Термопластавтоматы (ТПА) — нагрев цилиндра, сопла, шнека. Стандартные отверстия под гильзы — D12 или D16.
- Литьевые формы для пластика и алюминия. Патроны вставляют в сверления вдоль разъёма формы, каждая зона управляется отдельным терморегулятором.
- Экструзионные линии для полимеров. Зоны обогрева экструдера диаметром D12 — типовое исполнение у многих производителей.
- Горячеканальные системы (hot runner). Патроны греют коллектор и сопла, температура держится ±1–2°C.
- Ролики ламинирования, сварочные аппараты горячего клина, оборудование для упаковки термопластика.
- Лабораторные стенды, нагревательные плиты, испытательные установки — везде, где нужна локальная тепловая точка.
Подробнее о ТЭН-патронах диаметром 10 мм — там же объяснено, в каких случаях выбирают меньший диаметр.
Нужен ТЭН-патрон под вашу задачу?
Пришлите чертёж или опишите задачу — мощность, длину, диаметр отверстия. Подберём конфигурацию за 1 день, изготовим от 1 штуки.
Что прислать для расчёта и заказа
Чем точнее исходные данные — тем быстрее расчёт и меньше правок. Нужно:
- Диаметр и глубину отверстия в детали (например: D12, глубина 180 мм)
- Мощность или параметры нагрева (масса детали, нужная температура, время нагрева)
- Напряжение питания: 220 В или 380 В
- Длину холодного хвостовика — часть, которая выходит наружу за пределы детали
- Тип вывода: шпильки М4/М5, гибкий провод (и его длину)
- Фото сгоревшего патрона — если замена существующего изделия
Часто задаваемые вопросы
Какой допуск на посадочный диаметр у ТЭН-патрона 12 мм?
Наружный диаметр 12 мм выдерживается в пределах 11,91–12,00 мм (допуск +0,04/−0,09 мм по ГОСТ). Отверстие под посадку сверлят диаметром 12,05–12,1 мм — плотно, без зазора, для хорошего теплообмена.
Какая максимальная мощность для ТЭН-патрона ∅12 мм?
При напряжении 220 В — до 3000 Вт на длине 400–450 мм активной части. При 380 В (трёхфазная схема, фазное напряжение) — до 5000 Вт. Плотность мощности в металлической посадке допускается до 15 Вт/см².
Почему диаметр 12 мм, а не 10 мм?
D12 стандартизован для большинства серийных ТПА, экструдеров и горячеканальных систем. Сверлить D12 проще — меньше риск поломки сверла в стали на большой глубине. D12 допускает бо́льшую мощность на единицу длины при той же плотности мощности.
Как рассчитать нужную мощность патрона?
Формула: P = m × c × ΔT / t, где m — масса детали (кг), c — теплоёмкость (для стали 460 Дж/кг·К), ΔT — перепад температур (К), t — время нагрева (с). Пример: форма 40 кг, нагрев 20→200°C за 45 мин → P = 40 × 460 × 180 / 2700 = 1226 Вт. С запасом берут 1500 Вт.
Какой материал оболочки выбрать?
Для большинства применений — нержавеющая сталь AISI 304. Она стойка к маслу, воздуху, парам до 600°C. Для агрессивных сред (кислоты, хлор) — AISI 316. Для прямого контакта с алюминием рекомендуем AISI 304 с никелевым покрытием.
За сколько дней изготавливают ТЭН-патрон 12 мм?
Типовые размеры (длина до 500 мм, мощность до 2 кВт) — 3–5 рабочих дней. Нестандартные исполнения (длиннее 600 мм, трёхфазные, специальные выводы) — до 10 рабочих дней. Минимальный заказ — 1 штука.
Статья подготовлена: Руслан Садыкбаев, производство ТЭН с 2017 года.
