ТЭН-патрон с термопарой: производство по чертежу заказчика
Сервисник привозит сгоревший патрон от литниковой машины. Снаружи вроде целый, а термопара показывает бред. Разбираешь — нихромовая спираль просела, витки замкнули, а хромель-алюмелевая проволока в канале перетёрлась изоляцией. Стандартный ТЭН на 220 В сюда не встанет: посадочное место 45 мм, мощность нужна 600 Вт, хвостовик под конкретный разъём. Вот тут и начинается производство по чертежу, а не подбор из каталога.
Что фиксируется в чертеже: габариты, допуски, посадки
Патронный ТЭН работает в отверстии, и зазор решает всё. Если между корпусом и стенкой гильзы больше 0,2 мм — теплоотвод падает, спираль перегревается, ресурс с 8000 часов падает до 200. Поэтому в чертеже фиксируем:
| Параметр | Типичный диапазон | Допуск |
|---|---|---|
| Наружный диаметр | 8–25 мм | h7 или h8 (для 12 мм: 0/−0,018 мм) |
| Длина общая | 30–1000 мм | ±0,5 мм |
| Длина активной зоны | Указывается отдельно | ±1 мм |
| Длина холодных концов | 5–15 мм | ±1 мм |
| Положение спая термопары | 1/3 от рабочего торца | ±2 мм |
| Материал оболочки | AISI 321 (08Х18Н10Т) | по заявке |

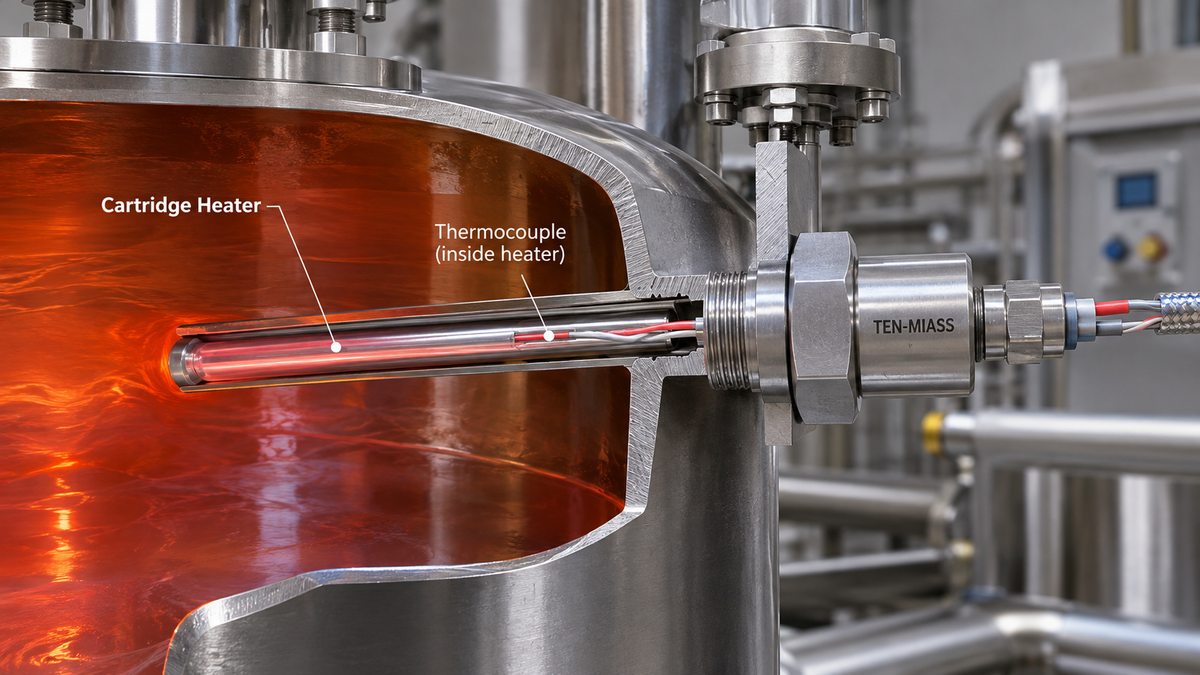

Термопара в патроне — не приклеенный снаружи датчик. Это встроенная хромель-алюмелевая проволока в канале внутри оболочки. Спай выводится в зону контроля — обычно на 1/3 длины от рабочего торца. Это даёт реальную температуру нагревателя, а не температуру поверхности гильзы. На быстрых циклах литья разница может достигать 40°C.
Как считается мощность: почему «побольше» не работает
Удельная мощность на квадратный сантиметр активной части — главный параметр при производстве. Для патрона в стальной гильзе с зазором 0,1–0,2 мм нормы такие:
| Рабочая температура | Максимальная удельная мощность |
|---|---|
| До 100°C | до 8 Вт/см² |
| До 300°C | до 6 Вт/см² |
| До 500°C | до 4 Вт/см² |
| Выше 500°C | не более 2,5 Вт/см² |
Пример расчёта: патрон диаметром 12 мм, активная длина 100 мм. Площадь = π × 1,2 × 10 ≈ 37,7 см². При рабочей температуре 300°C допустимая удельная мощность 6 Вт/см², значит максимум ≈ 226 Вт. Если заказчик просит 600 Вт при тех же размерах — превышение втрое. Перегрев спирали выше 1100°C убивает нихром за неделю. Решение: либо диаметр 16 мм, либо два патрона, либо снижение мощности.
Термопара вносит ещё одно ограничение: канал под неё занимает место в сердечнике. Патрон диаметром меньше 10 мм с датчиком — уже проблема: толщина стенки падает до 1,5 мм, жёсткость теряется. Минимальный рабочий диаметр с термопарой — 10 мм.
Технология: что происходит после утверждения чертежа
Сначала наматывается спираль из нихрома Х20Н80 или Х23Ю5Т (фехраль — для температур выше 700°C). Сопротивление рассчитывается по закону Ома с учётом рабочей температуры: у нихрома оно растёт на 10–15% при нагреве, это учитывается при холодном обмере готового изделия.
Дальше спираль запрессовывается в трубку с периклазом — оксидом магния. Это не песок, а прессованный порошок с высокой теплопроводностью и электрической изоляцией до 1000°C. После запрессовки трубку обжимают до нужного диаметра, затем отжиг для снятия напряжений.
Термопара закладывается на этапе сборки сердечника, до обжима. Её проволоки изолируются керамическими бусами, спай выводится в заданную точку. После обжима проверяется сопротивление изоляции — не менее 100 МОм при 500 В. Финиш: гибка, если нужно, обработка торцов и хвостовиков под ваш разъём. Герметичные контакты IP67 — по отдельному запросу.
Таблица параметров термопарных ТЭН-патронов по исполнению
| Исполнение | Диаметр | Тип термопары | Рабочая t° | Типичное применение |
|---|---|---|---|---|
| Стандартное | 10–16 мм | K (хромель-алюмель) | до 500°C | пресс-формы, экструдеры |
| Высокотемпературное | 12–25 мм | S (платинородий) | до 1100°C | керамическое производство |
| Миниатюрное | 10 мм | K | до 400°C | маленькие матрицы, прецизионный нагрев |
| С гибкими выводами | 10–20 мм | K или S | до 600°C | подвижные узлы, вибронагрузки |
| С герметичным хвостовиком | 12–20 мм | K | до 400°C | влажные среды, мойки |
Что прислать для расчёта патрона
- Наружный диаметр и допуск посадки (или укажите «по h7»)
- Общая длина и длина активной зоны
- Требуемая мощность и напряжение (220/380 В)
- Максимальная рабочая температура
- Тип термопары (K или S) и положение спая от торца
- Материал оболочки (если знаете) — AISI 321, Incoloy 800
- Тип хвостовика и длина выводного провода
- Количество и срок
