ТЭН по ГОСТ 13268-88: допуск мощности и как заказать без брака
Короткий ответ. ГОСТ 13268-88 нормирует допуск по мощности: +5% / −10% от номинала, а не по сопротивлению. Для ТЭНа 1 кВт на 220 В это коридор 900–1050 Вт, то есть 46,1–53,8 Ом. Для 2 кВт — 1800–2100 Вт (23,1–26,9 Ом), для 3 кВт — 2700–3150 Вт (15,4–17,9 Ом). Коридор несимметричный, потому что сопротивление и мощность связаны обратной зависимостью через R = U²/P, а не прямой.

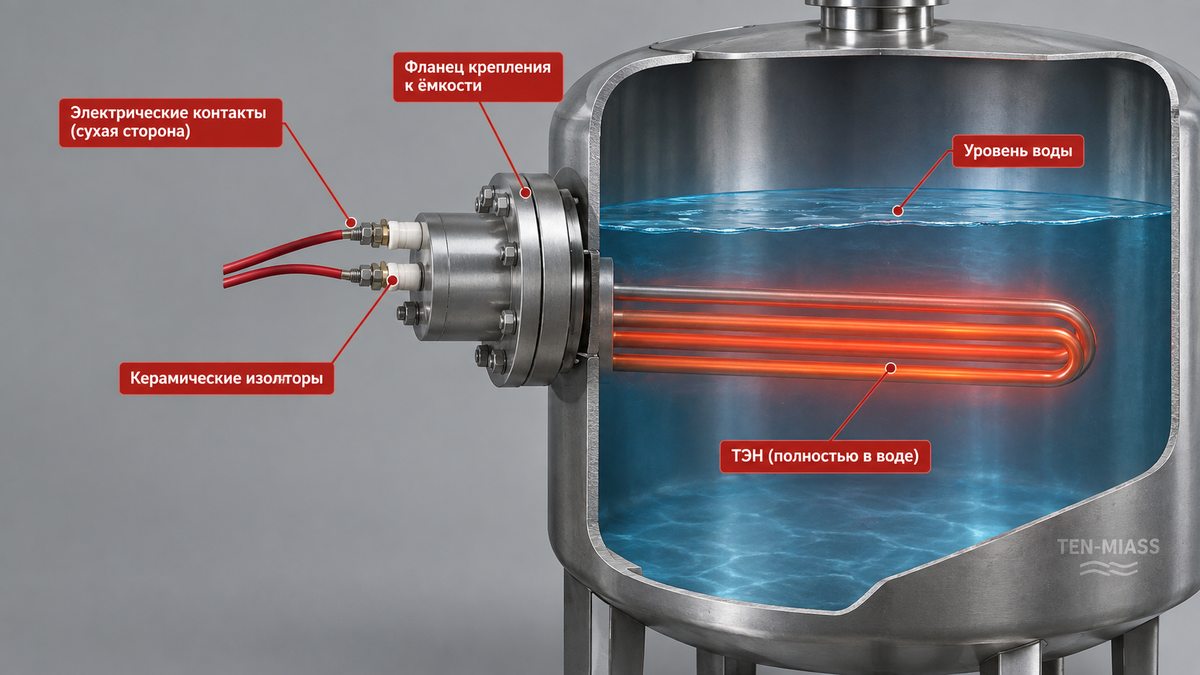

ТЭН в разрезе: нагревательная часть полностью под водой, клеммы и изоляторы — снаружи, на сухой стороне фланца
Что именно нормирует ГОСТ 13268-88
ГОСТ 13268-88 — это допуск на номинальную мощность, а не на сопротивление. Для ТЭНов разрешено отклонение фактической мощности от заявленной на бирке в диапазоне от +5% до −10%. Это значит, что ТЭН с маркировкой «2 кВт» на заводе может реально отдавать от 1800 до 2100 Вт — и это не брак, а нормальный разброс, заложенный стандартом.
Причина разброса внутри партии — технологическая: разная плотность набивки магнезита вокруг спирали, небольшие отклонения в длине нихромовой нити, температура при заливке и прессовке корпуса. Две трубки с одинаковой маркировкой никогда не выходят абсолютно идентичными по сопротивлению, и ГОСТ закладывает это изначально, а не считает отклонение дефектом.
Почему коридор сопротивления несимметричный
Коридор строится не напрямую, а через закон Ома для мощности: R = U² / P. Чем больше мощность в знаменателе, тем меньше сопротивление — зависимость обратная, а не линейная. Поэтому симметричный допуск по мощности (+5% сверху, −10% снизу) даёт несимметричный допуск по сопротивлению: верхняя граница мощности (+5%) даёт нижнюю границу сопротивления, а нижняя граница мощности (−10%) — верхнюю границу сопротивления.
Таблица допусков по ГОСТ 13268-88 (220 В)
| Мощность, кВт | Мин. мощность, Вт (−10%) | Макс. мощность, Вт (+5%) | Мин. R, Ом | Макс. R, Ом |
|---|---|---|---|---|
| 1,0 | 900 | 1050 | 46,1 | 53,8 |
| 2,0 | 1800 | 2100 | 23,1 | 26,9 |
| 3,0 | 2700 | 3150 | 15,4 | 17,9 |
| 4,0 | 3600 | 4200 | 11,5 | 13,4 |
| 5,0 | 4500 | 5250 | 9,2 | 10,8 |
| 6,0 | 5400 | 6300 | 7,7 | 9,0 |
| 8,0 | 7200 | 8400 | 5,8 | 6,7 |
| 10,0 | 9000 | 10500 | 4,6 | 5,4 |
Таблица для напряжения 220 В. Для другого напряжения пересчитывать по той же формуле R=U²/P с подстановкой фактического напряжения и границ мощности — пропорция между минимумом и максимумом сохраняется.
Как рассчитать нужную мощность перед заказом
Прежде чем указывать мощность в заявке, стоит посчитать, сколько реально нужно для задачи. Формула простая:
P = 0,00116 × V × ΔT / t
где V — объём среды в литрах, ΔT — разница температур в °C, t — время нагрева в часах.
Пример: нужно нагреть бак на 200 литров с 15 °C до 60 °C за 1,5 часа.
P = 0,00116 × 200 × (60 − 15) / 1,5 = 0,00116 × 200 × 45 / 1,5 ≈ 6,96 кВт.
Берут ближайший стандартный номинал с запасом 10-15% на теплопотери через стенки бака — в этом случае это уже 7-8 кВт. И сразу держат в уме допуск ГОСТ: реальный ТЭН на 7 кВт может отдавать от 6,3 до 7,35 кВт, это тоже стоит закладывать в запас, а не рассчитывать впритык.
Что ещё регламентирует стандарт, кроме мощности
Допуск по мощности — не единственный пункт. ГОСТ также описывает методы проверки сопротивления изоляции между токоведущими частями и корпусом, требования к электрической прочности изоляции и правила нанесения маркировки на корпус. Расшифровку самой маркировки — из чего состоит код, что означают буквы и цифры — разбирали отдельно: маркировка ТЭН по ГОСТ 13268-88.
Что прислать нам, чтобы рассчитать и заказать ТЭН по ГОСТ
- Чертёж или эскиз с развёрнутой длиной, диаметром трубки и формой гибки (если ТЭН гнутый)
- Среда нагрева: вода, масло, воздух, пищевой продукт — от этого зависит материал оболочки
- Напряжение питания и желаемая мощность (или объём/ΔT/время, если мощность ещё не считали)
- Требуемый допуск, если нужен более узкий, чем стандартный по ГОСТ
- Количество штук в партии и срочность
- Фото старого ТЭНа и его маркировка, если нужен аналог на замену
Частые ошибки при заказе и приёмке
Самая частая — требовать от поставщика точного совпадения сопротивления с эталонным образцом до десятых Ома. Это неверная постановка задачи: сверять нужно, что значение попадает в коридор ГОСТ для заявленной мощности и напряжения, а не что оно совпадает с конкретным числом на старом ТЭНе. Два исправных ТЭНа одной мощности почти никогда не дают одинаковое сопротивление, и требование полного совпадения просто ведёт к бессмысленной перебраковке рабочих партий.
