Как подобрать патронный ТЭН по диаметру и мощности: расчёт, материалы, примеры
Патронный ТЭН — это трубчатый электронагреватель с цилиндрическим корпусом, который вставляется в отверстие технологической оснастки или нагреваемой среды. От правильного выбора диаметра и мощности зависит теплоотдача, скорость выхода на режим и срок службы. Разберём, как инженеру рассчитать эти параметры под конкретную задачу.

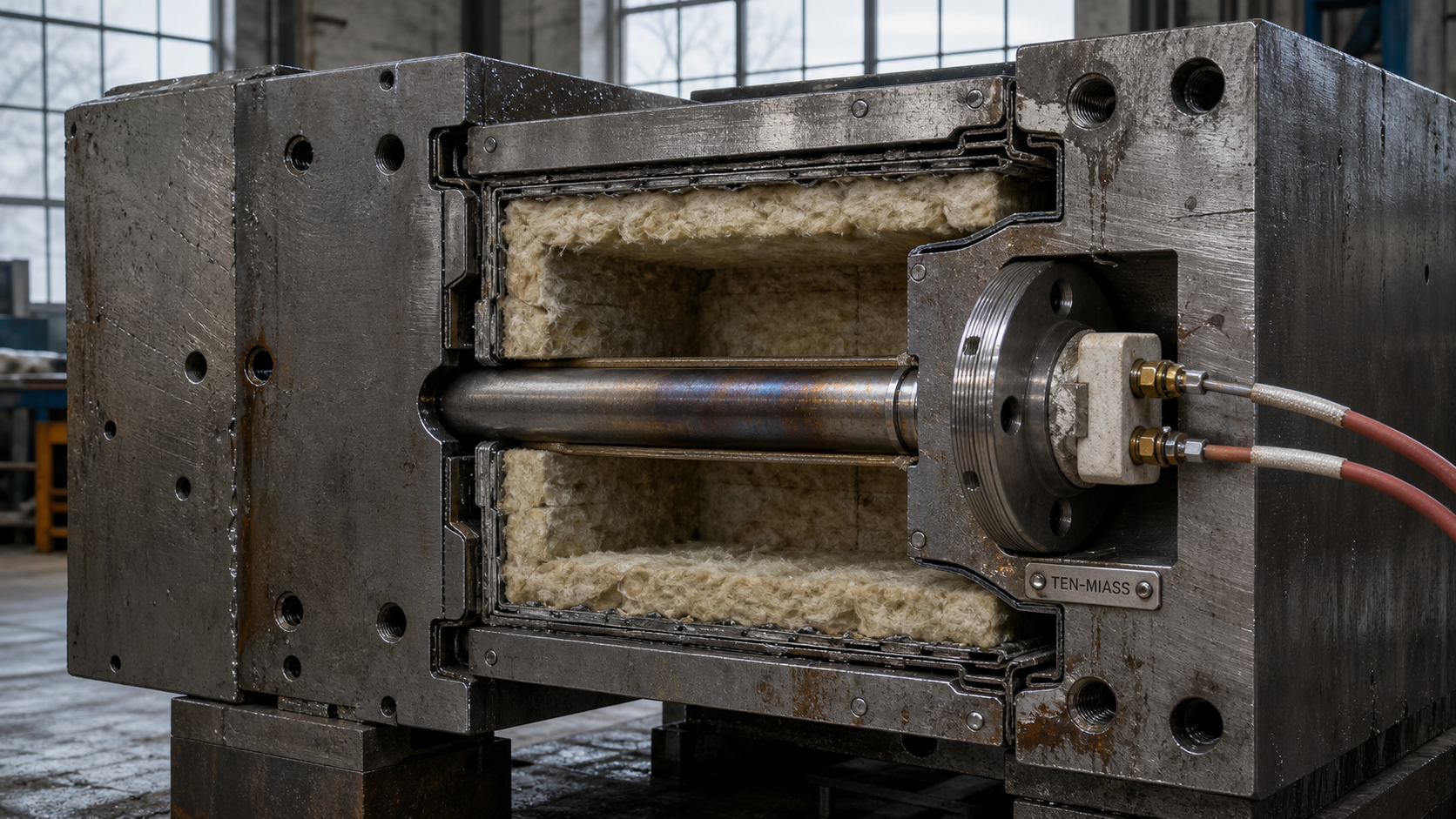

Диаметр патронного ТЭНа: что именно влияет и как измерить
Диаметр корпуса определяет способ монтажа и плотность контакта с нагревательной зоной. Стандартный ряд — от 4 до 32 мм. Длина — от 30 до 6000 мм. Для пресс-форм термопластавтоматов и горячеканальных систем используют диаметры 6–10 мм, для сушильных камер и печей — 12–32 мм. Чем больше диаметр, тем выше допустимая удельная мощность и долговечность при той же температуре, но среда нагрева должна позволять разместить такой корпус.
Посадочное отверстие обычно делают с допуском H7 или H8. Зазор 0,1–0,3 мм обеспечивает съёмность ТЭНа и теплопередачу. При зазоре более 0,5 мм эффективность падает на 20–30%, поэтому при заказе указывают не «диаметр 12,5 мм», а точный размер корпуса с допуском. Оптимальное решение — измерить отверстие штангенциркулем или по чертежу оснастки и передать значение производителю.
Расчёт мощности патронного ТЭНа: от температуры к ваттам
Мощность вычисляется из теплового баланса: необходимое количество тепла Q = m × c × ΔT, где m — масса нагреваемого изделия или среды, c — удельная теплоёмкость, ΔT — разница температур. Для непрерывного процесса добавляют потери на теплопередачу через стенки и нагрев подводимых материалов. Если процесс циклический, учитывают время нагрева: P = Q / (t × η), где η — КПД, обычно 0,85–0,95.
Пример: сушильная камера объёмом 1000 кг воздуха, нагрев с 20 °C до 80 °C за 30 минут. Теплоёмкость воздуха ≈ 1005 Дж/(кг·°C). Q = 1000 × 1005 × 60 = 6 030 000 Дж. При КПД 0,9 и времени 1800 с: P = 6 030 000 / (1800 × 0,9) ≈ 3720 Вт. Это однофазная нагрузка, ток I = P / U = 3720 / 220 ≈ 16,9 А.
Для одноэлементного ТЭНа сопротивление связано с мощностью через формулу R = U² / P. Например, ТЭН 3 кВт на 220 В → R = 220² / 3000 ≈ 16,1 Ом. После нагрева сопротивление меняется, но расчёт ведут по холодному состоянию для контроля соответствия ГОСТ 13268-88.
ГОСТ 13268-88 допускает отклонение мощности от номинальной в пределах +5/−10 %. Это значит, что сопротивление может отличаться в сторону увеличения на 4% и уменьшения на 11% от расчётного. Для критичных процессов уточняйте у производителя фактическую мощность после изготовления — в серийных ТЭНах разброс часто больше.
Материал оболочки в зависимости от среды
- Сталь 10 — для воздуха, масла, сухих и неагрессивных сред. Дешёвый вариант, рабочие температуры до 300 °C.
- AISI 304 (08Х18Н10) — нержавейка для воды и пара до 200 °C. Устойчива к слабым кислотам и пищевым средам.
- Цельнотянутая труба 12Х18Н10Т — бесшовная нержавейка для пищевых и агрессивных сред, допускает гидроудары и вибрации.
- Чистый титан — для гальванических ванн с хлоридами, кислот, морской воды. Работает при агрессивных составах, где даже нержавейка разрушается за сезон.
Внутри корпуса находится нихромовая спираль, изолированная магнезитовой засыпкой (периклазом). Материал оболочки не влияет на электрические параметры, но определяет ресурс в конкретной среде. Для сред с высоким содержанием хлора (например, бассейны или химические ванны) применяют титан, так как AISI 316 (10Х17Н13М2) здесь тоже корродирует при температурах выше 60 °C.
Какой диаметр и мощность выбрать: примеры для типовых задач
| Среда нагрева | Диаметр корпуса | Удельная мощность, Вт/см² | Материал оболочки | Пример применения |
|---|---|---|---|---|
| Воздух в сушильной камере | 16–32 мм | 1–3 | Сталь 10 | Нагрев воздуха до 80 °C |
| Масло в гидробаке | 12–20 мм | 2–4 | Сталь 10 | Подогрев масла до 60 °C |
| Пресск-форма термопластавтомата | 6–10 мм | 5–8 | 12Х18Н10Т | Нагрев матрицы до 180 °C |
| Вода в пастеризаторе | 16–25 мм | 4–6 | AISI 304 (08Х18Н10) | Нагрев воды до 90 °C |
| Химическая ванна с хлоридами | 20–32 мм | 3–5 | Титан | Гальваническое покрытие |
Для примера возьмём пресс-форму из стали массой 500 кг. Нужно нагреть её до 160 °C за 40 минут. Q = 500 × 460 × (160 − 20) = 32 200 000 Дж. P = 32 200 000 / (2400 × 0,9) ≈ 14 900 Вт. При трёхфазном подключении 380 В звезда даёт на элемент фазное напряжение 220 В, сопротивление одного элемента R = U_линейного² / (3 × P_элемента) = 380² / (3 × 5000) = 9,6 Ом для ТЭНа 5 кВт. Три таких элемента дадут 15 кВт.
Важно учитывать удельную мощность (Вт/см²) — она показывает, сколько ватт приходится на квадратный сантиметр поверхности. Для воздуха и масла выше 3–4 Вт/см² приводит к перегреву и разрушению спирали. Для воды и металла допустимо 5–8 Вт/см². Производитель подбирает длину активной зоны так, чтобы удельная мощность находилась в безопасном диапазоне.
Чертёж или эскиз: что нужно для изготовления под заказ
Завод «ТЭН-Миасс» производит патронные ТЭН по чертежу, фотографии или размерам вышедшего из строя образца. Для расчёта достаточно указать диаметр, длину, материал оболочки, рабочую температуру, напряжение и схему подключения. Если образец разрушен, можно измерить посадочное отверстие и глубину — технолог восстановит геометрию.
Минимальная партия — 1 шт. Типовой срок изготовления — 5–10 дней. Это позволяет заменить нагреватель на нестандартный без переделки оснастки. В отличие от серийного ТЭНа из розницы, где мощность фиксирована (например, 1 или 2 кВт), здесь мощность рассчитывается под объём бака или камеры, длина — под габарит шкафа, а резьба — под имеющийся фланец.
Если нужен патронный ТЭН под вашу задачу — пришлите чертёж или эскиз на ten-miass.ru, технолог посчитает мощность и срок.
