Что представляет собой патронный ТЭН

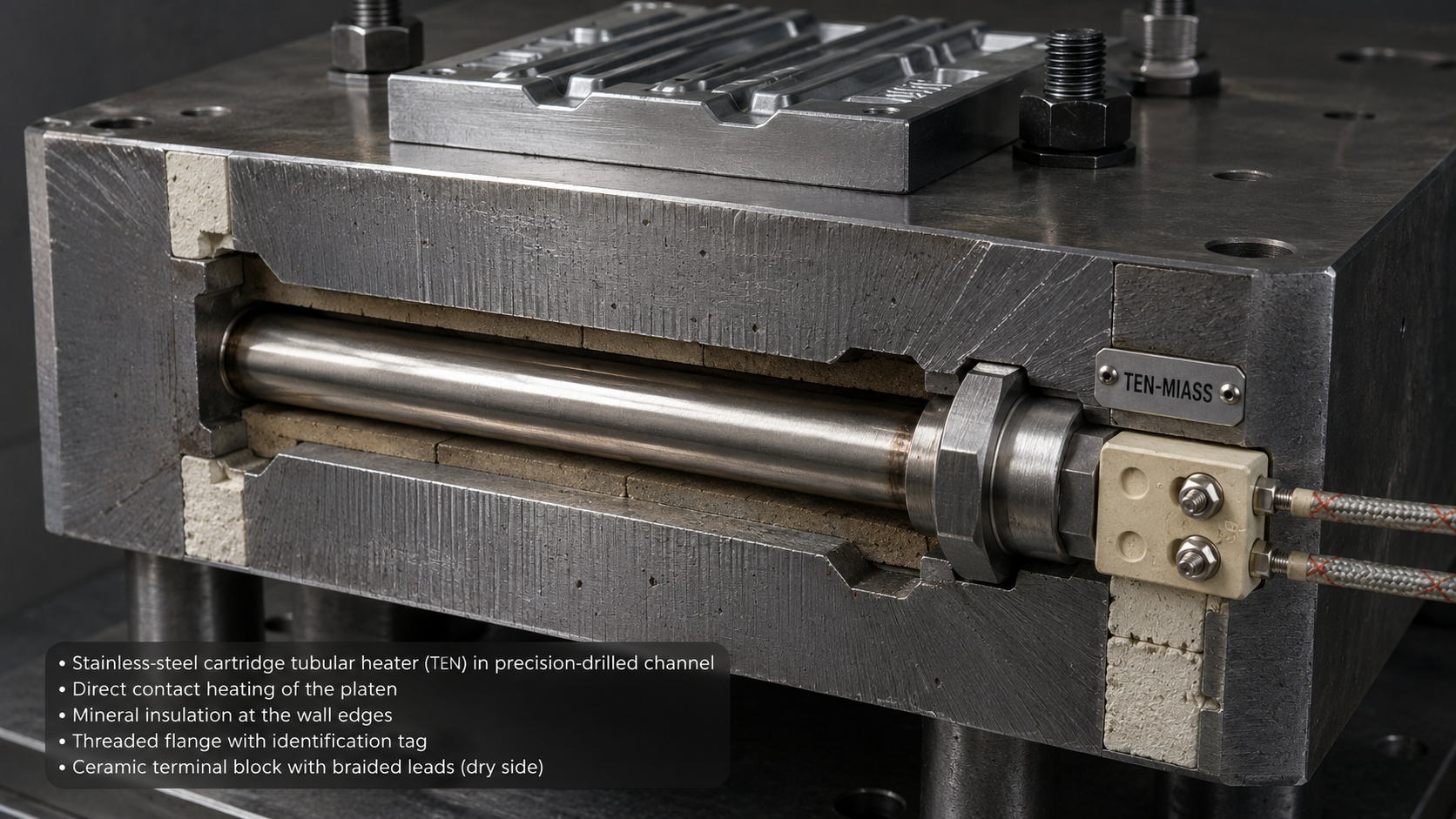

Патронный ТЭН — это трубчатый электронагреватель с цилиндрическим корпусом, который вставляется в отверстие пресс-формы, матрицы, плиты, калорифера или промышленного шкафа. Его главная особенность — передача тепла не излучением и не конвекцией, а прямым контактом оболочки с нагреваемым телом. Именно поэтому у него такое название: конструкция напоминает патрон, который плотно входит в гнездо.

Конструкция патронного ТЭНа: из чего состоит и почему это не «просто ТЭН»

Внутри патронного ТЭНа — классическая схема: нихромовая спираль, запрессованная в магнезитовую засыпку (периклаз). Периклаз выполняет функцию электрической изоляции и теплопроводного моста между спиралью и стальной оболочкой. Токопроводящие стержни выходят на одну торцевую сторону, на которую надевается клеммная колодка или подключается силовой кабель в металлорукаве.

От обычного водяного или воздушного ТЭНа патронный отличается двумя технологическими деталями:

• Плотность посадки. Корпус шлифуется под точный диаметр — например, 12,5 мм под отверстие 12,6 мм. Люфт в 0,2–0,3 мм снижает передачу тепла в разы, поэтому допуск на диаметр патронного ТЭН обычно не превышает ±0,1 мм.
• Вывод контактов с одной стороны. Вторая сторона глухая, что позволяет ставить нагреватель в тупиковое отверстие.

Снаружи, у выводов, есть холодная зона длиной 15–80 мм — она не греет и нужна, чтобы кабельный вывод не перегревался. Горячую длину всегда указывают в чертеже отдельно от полной длины.

Геометрические параметры и материалы оболочки

На производстве ТЭН-Миасс патронные ТЭН изготавливают в диапазоне диаметров от 4 до 32 мм и длиной от 30 до 6000 мм. Для большинства задач — пресс-формы термопластавтоматов, пакеты вулканизации, экструзионные головки — рабочие размеры лежат в диапазоне 8–25 мм. Короткие нагреватели до 100 мм ставят в малоинерционные узлы, длинные — в трубчатые нагреватели воздуха.

Выбор материала оболочки зависит от среды и температуры. При первом упоминании марки указываю российский аналог по ГОСТ:

Удельная поверхностная мощность для патронных ТЭН в алюминиевой пресс-форме — от 3 до 9 Вт/см². В стали — ниже: 2,5–6 Вт/см² из-за худшего теплоотвода. Если превысить эти значения, начнётся локальный перегрев: сначала выгорает периклаз у оболочки, затем спираль.

Расчёт сопротивления и мощности

Патронный ТЭН — это активная нагрузка, поэтому расчёт простой. Для одноэлементного нагревателя сопротивления в рабочем горячем состоянии определяется по формуле:

R = U² / P

где U — номинальное напряжение, P — мощность.

Пример: ТЭН 3 кВт на 220 В → R = 220² / 3000 = 16,1 Ом. Сопротивление измеряют в холодном состоянии, но для патронных ТЭН оно близко к рабочему, если нагреватель уже несколько раз прогрет и стабилизирован.

Для трёхфазного включения по схеме «звезда» на линейное напряжение 380 В на каждый элемент приходится фазное напряжение:

U_ф = U_линейного / √3 ≈ 220 В

Сопротивление ветви для патронного ТЭН в блоке:

R = U_ф² / P_элемента = U_линейного² / (3 × P_элемента)

Пример: элемент 3 кВт в трёхфазной звезде → R = 220² / 3000 ≈ 16,1 Ом. Это же сопротивление у одиночного нагревателя той же мощности на 220 В — поэтому в трёхфазных блоках на 380 В часто стоят элементы, рассчитанные на фазное 220 В.

По ГОСТ 13268-88 допуск по мощности составляет +5/−10 %. Поскольку мощность обратно пропорциональна сопротивлению — квадратичная зависимость, — допуск по сопротивлению получается несимметричным: −4/+11 %. Это важно учитывать при заказе: если вам нужна мощность ровно 3 кВт, ТЭН в пределах допуска может дать от 2,7 до 3,15 кВт. На производстве под чертёж мощность считается под задачу, а сопротивление подгоняется под нужную мощность точнее.

Пример расчёта: «было/стало»

Технолог на производстве пластиковой тары обратился за патронным ТЭНом для пресс-формы. Старый нагреватель на 1,5 кВт 220 В прогревал форму массой 15 кг от 20 до 180 °C за 40 минут — конвейер работал на пределе.

Расчёт по теплофизике:

P = (m × c × ΔT) / (t × η)

где m = 15 кг (масса формы), c = 230 Дж/(кг·°C) (алюминиевый сплав), ΔT = 160 °C, t — желаемое время нагрева в секундах, η = 0,8 (КПД с учётом потерь на теплоотдачу и площадь контакта).

Для времени нагрева 15 минут (900 сек):

P = (15 × 230 × 160) / (900 × 0,8) ≈ 767 Вт

Но это мощность без учёта тепловых потерь при рабочем цикле. На практике на такой узел ставят 1200–1500 Вт, чтобы поддерживать температуру на верхней границе с запасом.

Итог: серийный ТЭН был не «слабый», а неверно подобранный — мощность перегревала локальную зону у термопары и не успевала разогревать периферию. Под чертёж сделали патронный ТЭН с горячей зоной, распределённой по всей длине формы, диаметром 16 мм и мощностью 1,2 кВт — время выхода на режим сократилось до 15 минут.

Типовые задачи патронных ТЭН в промышленности

Патронный ТЭН в первую очередь — инструмент для нагрева металлических узлов:

• Пресс-формы термопластавтоматов и литьевых машин
• Валки каландров и экструзионные головки
• Пакеты вулканизации для резинотехнических изделий
• Плиты горячего прессования и муфельные печи
• Химические ванны гальванических линий (с титановой оболочкой)
• Нагреватели воздуха в сушильных камерах и промышленных шкафах
• Системы антиобледенения оборудования и механизмов

В каждом случае длина, диаметр и мощность определяются геометрией узла и требуемой удельной мощностью. Именно поэтому заказ «как в рознице — 2 кВт на 220 В» часто не закрывает задачу: узел имеет конкретное отверстие, глубину и требуемую температуру. Патронный ТЭН под чертёж — это единичное изделие от 1 шт., изготовленное точно под размер, а не втулка из каталога.

Что прислать для расчёта патронного ТЭНа

Для расчёта и производства достаточно пяти параметров:

1. Диаметр и длину посадочного отверстия (глубину глухого отверстия), либо фото старого ТЭНа с линейкой.
2. Материал нагреваемого узла: алюминий, сталь, латунь, чугун.
3. Рабочую температуру поверхности в зоне нагрева.
4. Напряжение питания: 12, 24, 220 или 380 В, однофазное или трёхфазное.
5. Среду, если ТЭН контактирует не с металлом, а с жидкостью или газом.

Если точных данных нет — технологи производства восстановит геометрию по размерам старого нагревателя, пересчитает мощность под теплофизику процесса и предложит материал оболочки под конкретную среду. Типовой патронный ТЭН изготавливается за 5–10 дней, партия — от одной штуки.

Серийный патронный ТЭН редко совпадает с задачей по всем трём параметрам сразу: мощность под объём узла, длина под глубину отверстия, резьба или конструкция вывода под имеющийся кабель. Заказ под чертёж снимает это несовпадение — нагреватель работает в расчётном режиме и служит в разы дольше.

Отправьте размеры узла, и технолог ТЭН-Миасс подберёт диаметр, горячую зону и материал оболочки под вашу задачу.
