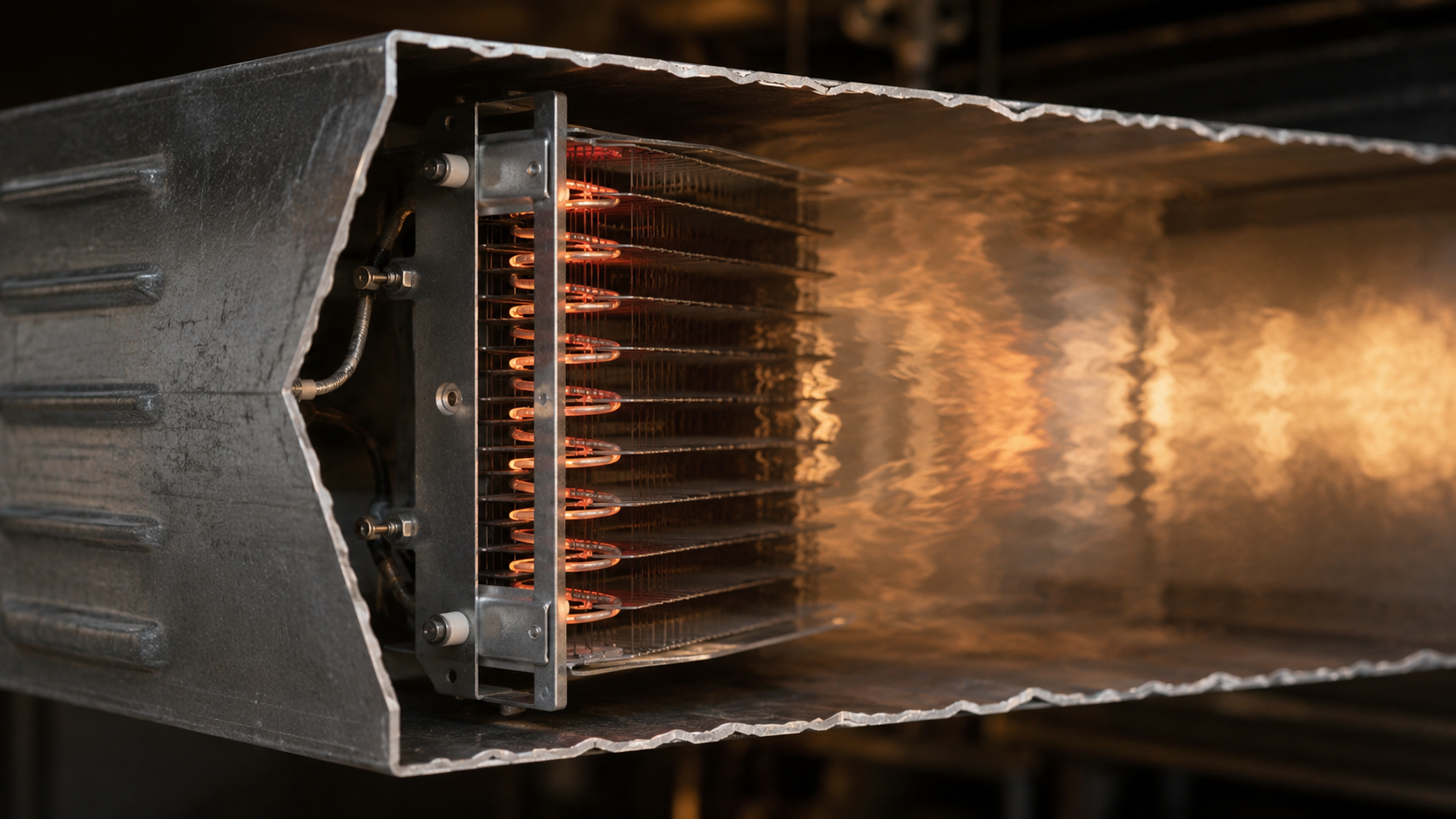

Из какого материала делают спираль ТЭН: нихром, фехраль, Inconel — сравнение для B2B

Основные материалы проволоки для нагревательного элемента

Нагревательная спираль — сердце трубчатого электронагревателя. Именно её материал определяет максимальную рабочую температуру, стойкость к окислению и ресурс ТЭНа. В промышленных ТЭНах (3–90 кВт, 380 В) используются три группы сплавов: нихромы, фехрали и никелевые суперсплавы. По ГОСТ 13268-88 спираль должна сохранять заданное сопротивление в течение всего срока службы, а допуск по мощности +5/−10% даёт поле для неизбежного старения.

Нихром — сплав никеля (55–80 %) с хромом (15–20 %). Российские марки: Х20Н80 (нихром) и Х15Н60 (менее жаростойкий). Аналог AISI — нет прямого, но по свойствам близок к NiCr 80/20. Нихром пластичен, хорошо держит форму при навивке, мало окисляется при нагреве на воздухе до 1100–1200 °C. Удельное электрическое сопротивление при 20 °C: 1,1–1,2 Ом·мм²/м.

Фехраль — сплав на основе железа (70–80 %), хрома (20–25 %) и алюминия (5–6 %). Марки: Х23Ю5Т, Х27Ю5Т. Аналог AISI — нет прямого; за рубежом — Kanthal A1, Rescal. Фехраль дешевле нихрома (нет никеля), рабочая температура до 1300–1400 °C, но при циклических нагрузках (частые включения/выключения) проволока хрупчает из-за роста зёрен. Хорошо сопротивляется окислению в серосодержащих средах, но не в парах воды.

Никелевые суперсплавы (Inconel 600 (ХН78Т), Incoloy 800 (ХН32Т)) — для агрессивных сред с хлоридами или при температурах выше 1200 °C. Используются редко, только когда фехраль или нихром не справляются по коррозии или термоциклированию.

Как выбор спирали влияет на срок службы ТЭНа в промышленных средах

Ресурс спирали — это количество термоциклов (нагрев-остывание) и суммарная наработка в часах до локального перегорания. Решающие факторы:

• Рабочая температура спирали. В водяных ТЭНах (пастеризаторы, мойки CIP) среда 20–95 °C, температура проволоки повышается незначительно (до 200 °C). Здесь нихром служит десятки тысяч часов. Фехраль избыточен — он может дать преждевременное охрупчивание из-за водородной хрупкости при контакте с конденсатом.
• Поверхностная нагрузка. Для «сухих» ТЭНов (печи полимеризации, сушильные камеры, калориферы) мощность на погонный метр оболочки может достигать 30–40 Вт/см². При таких нагрузках спираль из нихрома быстро перегревается и плавится; фехраль с рабочей температурой 1300 °C выдерживает без проблем.
• Коррозия в атмосфере печи. Если в печи есть пары серы или углерода (хлебопекарные печи, муфели для плавки сплавов), нихром сульфидируется, теряет сечение и перегорает. Фехраль образует защитную оксидную плёнку Al₂O₃ и работает стабильно.
• Термоциклирование. В блочно-модульных котельных с частыми пусками спираль из фехраля может разрушиться за 500–1000 циклов, а нихром — до 5000–10000. Поэтому в котельных ТЭНах (вода/пар) традиционно используют нихром.

Таблица сравнения характеристик нихрома и фехраля

Практический расчёт: как температура спирали связана с мощностью и ресурсом

Рассмотрим типовой патронный ТЭН для жидкостного нагрева (например, в автоклаве или пастеризаторе): мощность 3 кВт, напряжение 380 В (трёхфазная звезда, линейное 380 В → фазное 220 В).

Расчёт сопротивления одной ветви:
P_ветви = 3000 Вт / 3 = 1000 Вт.
R_ветви = U_ф² / P_ветви = 220² / 1000 = 48,4 Ом.

Ток фазы: I_ф = 1000 / 220 = 4,55 А.

Если спираль навита из нихрома диаметром 1,0 мм (сечение 0,785 мм²), то потребная длина проволоки:
L = R · S / ρ = 48,4 · 0,785 / 1,12 ≈ 33,9 м.

Рабочая температура спирали в воде не превысит 200 °C, ТКС нихрома увеличит сопротивление на 2–3 % (на 200 °C ΔR ≈ 130·10⁻⁶ · 200 · 48,4 ≈ 1,3 Ом). Этим можно пренебречь — ресурс десятки тысяч часов.

Если же ТЭН предназначен для сухой камеры с нагревом до 600 °C (например, печь отверждения), поверхностная нагрузка на оболочку возрастёт, спираль будет работать при 800–900 °C. Здесь фехраль даёт меньший ТКС (иное удельное сопротивление), что требует пересчёта длины проволоки. Для тех же 48,4 Ом из фехраля Ø1 мм потребуется длина:
L = 48,4 · 0,785 / 1,33 ≈ 28,6 м — на 15 % короче, чем нихром.

Правильный выбор материала спирали позволяет точно попасть в мощность, избежать локального перекала и продлить межремонтный интервал.

Рекомендации по выбору материала спирали под конкретную задачу

• Вода, пар, масло (до 300 °C) — нихром Х20Н80. Максимальный ресурс при термоциклировании, стойкость к пару.
• Сухие печи до 700–800 °C (хлебопекарные, сушильные камеры) — фехраль Х23Ю5Т. Меньшая стоимость, выдержка высоких температур.
• Агрессивная атмосфера (сера, углерод) — фехраль (Al₂O₃ защита).
• Химические ванны, гальваника с хлоридами — при температурах до 500 °C чаще применяют нихром с оболочкой из AISI 316 (10Х17Н13М2); при высоких температурах — спираль из Inconel 600 (ХН78Т).
• Антиобледенение конструкций (открытые нагреватели на улице) — нихром, так как фехраль хрупок на холоде.

Обратите внимание: в наших ТЭНах (ТЭН-Миасс) спираль может быть выполнена по чертежу заказчика из любого из перечисленных материалов. Диаметр корпуса — от 4 до 32 мм, длина — от 30 до 6000 мм. Для типовых промышленных сред (вода, пар, воздух до 500 °C) стандартно используем нихром Х20Н80. При заказе укажите среду, максимальную температуру и режим работы — мы подберём оптимальный сплав.

Нужен ТЭН с нестандартной спиралью для сложной среды? Сделаем под ваш чертёж от 1 шт. Срок изготовления — от 5 рабочих дней.
