ТЭН для печи полимеризации порошковой краски: как выбрать и заменить
Короткий ответ: в камере полимеризации порошковой краски на 180-200°C воздушный ТЭН в обычной углеродистой оболочке выгорает за 6-10 месяцев вместо обычных 2-3 лет. Причина не в самой температуре, а в парах связующего, которые оседают на оболочке и ускоряют точечную коррозию. Для камеры с постоянной загрузкой ставят нержавейку AISI 321, для редкой окраски обычная сталь 10 ещё оправдана.
Почему в камере полимеризации ТЭН горит быстрее
Обычная воздушная сушилка нагревает чистый воздух. Камера после порошковой окраски работает в другой среде: при полимеризации эпоксидно-полиэфирного покрытия на 180-200°C из краски выделяются летучие продукты отверждения связующего. Они оседают тонкой плёнкой на всём, что находится в потоке горячего воздуха, включая оболочку нагревателя.
Дальше работают два механизма одновременно. Первый, химическая агрессия: продукты полимеризации слегка кислотные, и на границе плёнки с металлом начинается точечная коррозия оболочки. Второй, термоциклирование: камера периодически остывает между партиями, конденсат из паров связующего садится на остывшую оболочку ТЭНа именно в зонах стыков и сварных швов, где защитный оксидный слой тоньше.
Результат: свищ в оболочке на 6-10 месяце работы, хотя по паспорту ТЭН рассчитан на температуру до 400-450°C и формально «должен тянуть» и 200°C без проблем. Температура тут не предел прочности, предел прочности задаёт химическая стойкость металла к конкретной среде.
Что менять: признак → причина → решение
| Признак | Причина | Что менять |
|---|---|---|
| ТЭН прогорел за 6-10 месяцев, свищ в оболочке | Коррозия от паров связующего, обычная сталь 10 | Оболочка AISI 321 (08Х18Н10Т) |
| Камера дольше выходит на температуру | Часть элементов уже выгорела, мощность упала | Пересчитать установленную мощность под объём камеры |

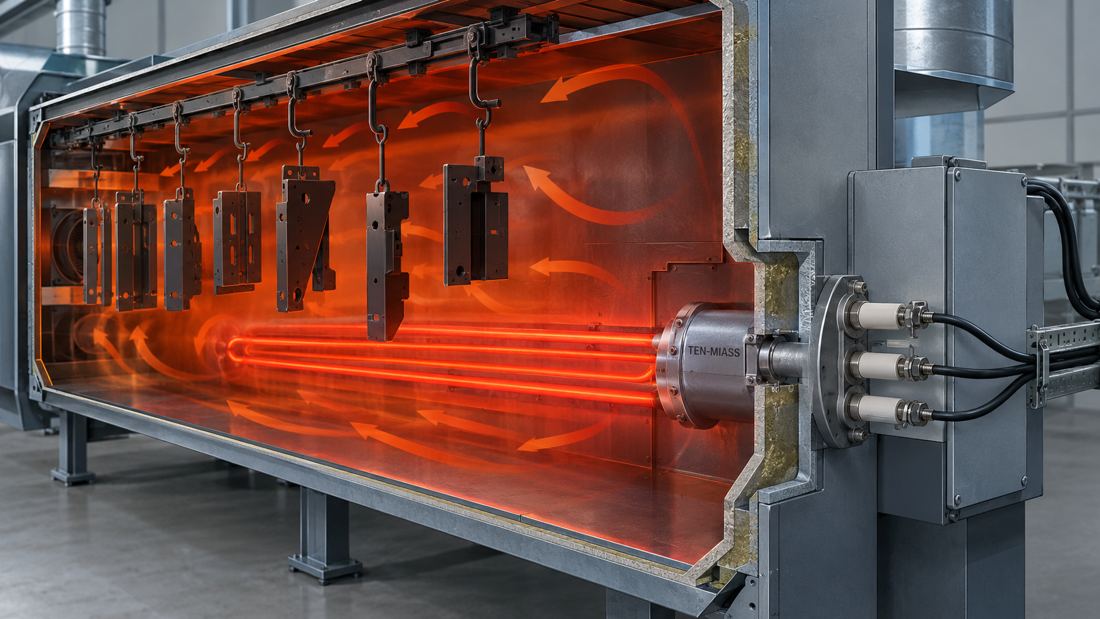

| Клеммы подгорают, искрит на вводе | Короб с контактами стоит внутри горячей зоны | Вынести клеммную коробку наружу через гермоввод |
| Неравномерная полимеризация по камере | ТЭН стоит в одной зоне, нет равномерного обдува | Распределить элементы по всей площади сечения воздуховода |
| Автомат выбивает при включении печи | Пробита изоляция оболочки из-за коррозии насквозь | Замена элемента, проверка остальных мультиметром на пробой |
Какая мощность ТЭНа нужна для камеры полимеризации
Для камер объёмом 8-10 м³ с рабочей температурой 180-200°C типовая установленная мощность воздухонагревателя составляет 9-15 кВт при трёхфазном питании 380 В. На практике такой блок собирают из трёх одинаковых ТЭНов, соединённых звездой, каждый работает на фазное напряжение 220 В.
| Блок на 380 В (звезда) | Мощность 1 элемента, 220 В | Расчёт R | Коридор ГОСТ 13268-88, Ом |
|---|---|---|---|
| 3×3 кВт = 9 кВт | 3 кВт | 220² ÷ 3000 | 15,4-17,9 |
| 3×5 кВт = 15 кВт | 5 кВт | 220² ÷ 5000 | 9,2-10,8 |
ГОСТ нормирует допуск по мощности +5/−10 %, поэтому коридор сопротивления несимметричный. Для элемента 5 кВт на 220 В: при −10 % мощность 4500 Вт даёт верхнюю границу R = 220²÷4500 ≈ 10,76 Ом, при +5 % мощность 5250 Вт даёт нижнюю границу R = 220²÷5250 ≈ 9,22 Ом. Если на блоке мерите сопротивление вне этого диапазона, элемент уже выгорел частично, даже если греет.
Пример расчёта: сколько времени камера выходит на 190°C
Камера объёмом 8 м³, воздух нужно нагреть с 20°C до рабочих 190°C (ΔT = 170°C). Плотность воздуха при 20°C составляет около 1,2 кг/м³, удельная теплоёмкость воздуха 1,005 кДж/(кг·°C).
Масса воздуха: 8 м³ × 1,2 кг/м³ = 9,6 кг
Энергия на нагрев воздуха: 9,6 кг × 1,005 кДж/(кг·°C) × 170°C ≈ 1640 кДж ≈ 0,46 кВт·ч
При установленной мощности 9 кВт и тепловых потерях через стенки камеры и загрузку около 30-40% эффективная мощность нагрева воздуха составляет порядка 5,4-6,3 кВт.
Время нагрева только воздуха: 0,46 кВт·ч ÷ 6 кВт ≈ 4,6 минуты.
Что прислать для расчёта ТЭНа на замену
- Объём камеры в м³ (или габариты: длина × ширина × высота)
- Рабочую температуру полимеризации (обычно 180-200°C, но зависит от краски)
- Фото старого ТЭНа с видимой маркировкой, желательно с биркой мощности и напряжения
- Материал оболочки, если известен (на бирке или в паспорте оборудования)
- Как часто камера работает: раз в смену, непрерывно, несколько партий в день
По этим пяти пунктам считается мощность, количество элементов на блок и обосновывается материал оболочки, обычно в день обращения.
Главная ошибка при замене
Самая частая ошибка: заказать точную копию сгоревшего ТЭНа в той же углеродистой оболочке, потому что «так было с завода». Если камера работает регулярно, копия сгорит снова, через те же 6-10 месяцев. Среда не изменилась, значит и результат не изменится.
Разумный запас по коррозионной стойкости закладывается один раз: нержавейка AISI 321 (08Х18Н10Т) стоит дороже углеродистой оболочки, но служит в 2-3 раза дольше в этой же среде. Для камеры, которая греет краску каждый день, такая разница окупается за первый же цикл замены: вместо двух-трёх покупок обычного ТЭНа за два года хватает одной нержавеющей.
Сколько стоит блок ТЭН для камеры полимеризации
Ориентировочная цена блока 9 кВт в стандартной углеродистой оболочке считается по нашему калькулятору цен, уровень «норма», закупка от 10 шт. В нержавейке AISI 321 для стойкости к парам связующего цена выше примерно на коэффициент материала оболочки. Точная цифра считается по фото или чертежу в день обращения, после уточнения объёма камеры и режима работы.
