ТЭН для печи полимеризации порошковой краски: подбор мощности и конструкции
Порошок на детали спекается в плёнку при 180–200 °C за 10–20 минут. Чтобы камера держала эту температуру ровно по всему объёму и не жгла краску локально, греют её не гладким водяным, а оребрённым воздушным ТЭНом в блоке с вентилятором. Ниже — почему именно оребрённый, как считать мощность печи и из какой стали делать оболочку.

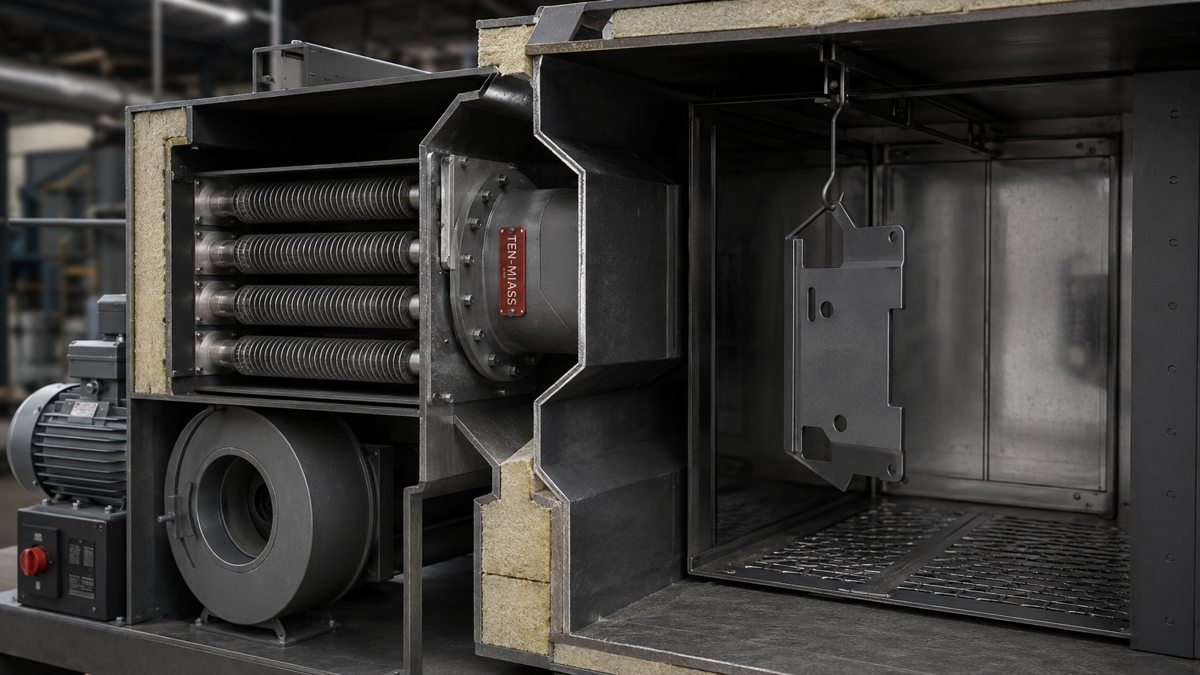

Разрез камеры печи: блок оребрённых ТЭНов и вентилятор в рециркуляционном канале.
Что происходит в печи и зачем такая температура
Порошковая краска — это сухая смесь смолы, отвердителя, пигмента и добавок. После напыления она просто лежит на детали электростатически. Плёнку и адгезию даёт нагрев: смола плавится, растекается и сшивается отвердителем. Этот процесс называют полимеризацией (иногда оплавлением), и он идёт только в узком температурном окне.
Для полиэфирных порошков (самый массовый тип) типовой режим — примерно 180–200 °C, выдержка 10–20 минут после того, как металл детали прогрелся, а не с момента загрузки. Недогрели — плёнка не сшилась, будет отслаиваться и мелиться. Перегрели или передержали — краска желтеет, теряет глянец, становится хрупкой. Точный режим всегда берут из TDS (техпаспорта) конкретной краски: эпоксидные и гибридные порошки могут спекаться и при 160–180 °C, а фактурные — по своему графику.
Почему оребрённый воздушный ТЭН, а не обычный
Воздух отводит тепло от нагревателя в разы хуже, чем вода. Гладкий ТЭН, который в бойлере спокойно снимает 10–15 Вт с квадратного сантиметра оболочки, в воздухе с той же нагрузкой раскалит собственную трубку докрасна — оболочка перегорит, а порошок рядом сгорит в точечных подпалинах.
Решение — увеличить поверхность теплоотдачи. На трубку ТЭНа навивают или насаживают стальное ребро (лента, спираль или пластины). Ребро в несколько раз увеличивает площадь контакта с воздухом, поэтому при той же тепловой мощности температура самой оболочки падает. Удельная поверхностная нагрузка для воздушных оребрённых ТЭНов держится низкой — 2–3 Вт/см² по гладкой трубке, а с учётом ребра эффективная отдача ещё мягче. Это и не даёт пережигать ни оболочку, ни краску.
Конструкция нагревательного блока
В печи полимеризации ТЭН почти никогда не работает в одиночку. Стандартная схема — нагревательный блок в рециркуляционном канале:
- Пакет оребрённых ТЭНов — несколько U- или W-образных элементов на общей монтажной плите с клеммной коробкой снаружи камеры.
- Вентилятор (центробежный или осевой) — продувает воздух через оребрение и гоняет его по камере. Без принудительной конвекции у стенок будет 150 °C, у ТЭНа — 250 °C, деталь прокрасится неравномерно.
- Рециркуляционный канал — короб, где ТЭНы и вентилятор стоят вне зоны детали, а горячий воздух подаётся в камеру через раздающие щели.
- Термопара и терморегулятор — держат уставку с точностью ±3–5 °C. Датчик ставят в зоне садки, а не у самого ТЭНа.
Реже вместо конвекции применяют инфракрасный нагрев (ИК-панели или кварцевые ИК-ТЭНы) — он греет саму деталь напрямую и стартует быстрее, но требует точной геометрии и хуже работает по сложным изделиям с теневыми зонами. Для универсальной садки конвекция на оребрённых ТЭНах остаётся рабочим стандартом.
Как считать мощность печи
Установленная мощность блока складывается из трёх частей: прогрев металла изделия, прогрев воздуха в камере и компенсация теплопотерь через стенки за цикл. Основную долю почти всегда даёт металл — у стали большая масса и теплоёмкость.
Базовая формула прогрева — Q = c · m · ΔT, где c — удельная теплоёмкость, m — масса, ΔT — на сколько градусов греем.
Пример. Камера ~1,5 м³, за цикл греем садку 30 кг стали от 20 до 180 °C, прогрев закладываем за 15 минут (0,25 ч). Утеплитель стенок — минвата 100 мм.
Металл: Q = 0,46 кДж/(кг·°C) × 30 кг × 160 °C = 2208 кДж = 613 Вт·ч.
За 15 минут это 613 ÷ 0,25 ≈ 2,45 кВт.
Воздух 1,5 м³: масса ≈ 1,8 кг, Q = 1,005 × 1,8 × 160 ÷ 3,6 ≈ 80 Вт·ч → за 15 мин ≈ 0,32 кВт.
Потери через стенки в установившемся режиме (U≈0,7 Вт/м²·°C, площадь ≈ 8 м², перепад 155 °C): ≈ 0,87 кВт.
Сумма пиковой потребности ≈ 2,45 + 0,32 + 0,87 ≈ 3,6 кВт. С запасом 30–40 % на разогрев печи и открывания двери — установленная мощность блока 5–6 кВт.
Логика простая: чем тяжелее садка и чем короче цикл, тем больше киловатт нужно в пике. Тонкий лист прогреется быстро и малой мощностью; толстая литая деталь потребует и мощнее блок, и дольше выдержку. Поэтому мощность считают под реальную загрузку, а не «на глаз по объёму».
Удельная нагрузка и почему она низкая
Удельная поверхностная мощность — это сколько ватт снимается с 1 см² оболочки ТЭНа. Для разных сред нормы отличаются в разы:
| Среда | Удельная нагрузка, Вт/см² | Тип ТЭНа |
|---|---|---|
| Вода, слабый поток | 8–12 | Гладкий трубчатый |
| Масло, теплоноситель | 2–4 | Гладкий трубчатый |
| Воздух с обдувом (печь) | 2–3 | Оребрённый |
| Воздух неподвижный | 1–1,5 | Оребрённый |
Держать низкую нагрузку в воздухе важно по двум причинам. Первая — оболочка не перегревается и служит годами вместо недель. Вторая — рядом полимеризуется краска, и локальный «костёр» на трубке даёт подпалины и разнотон на ближних деталях. Как это связано с цветами перегрева металла, разобрано в статье про цвета побежалости на ТЭНе.
Материал оболочки под рабочую температуру
Оболочку подбирают под температуру внутри камеры и характер среды. Воздух в печи полимеризации сухой и не агрессивный, поэтому дорогая нержавейка тут не всегда обязательна:
| Материал оболочки | Рабочая t, до | Когда применять |
|---|---|---|
| Сталь 10 (углеродистая) | ~450 °C | Сухой воздух, печи до 200–250 °C — рабочий вариант |
| AISI 304 / 08Х18Н10 | ~550 °C (окисление) | Стойкость к окислению, влажный или загрязнённый воздух |
| 12Х18Н10Т (AISI 321) | ~600 °C | Повышенные температуры, длинный ресурс, стабилизированная сталь |
Для типовой печи полимеризации с воздухом 180–200 °C чаще всего хватает углеродистой стали 10 — она дешевле и в сухой среде не корродирует. Нержавейку берут, когда камера работает выше, воздух насыщен парами растворителей или печь стоит в цехе с агрессивной атмосферой. Ребро навивают из углеродистой ленты или нержавеющей — под ту же температуру, что и трубка. О том, как в принципе выбирают сталь под среду, есть отдельный разбор в статье про ТЭН для котла отопления.
Что часто путают
«Печь набирает 200 °C, значит краска спеклась»
Не факт. Термометр показывает температуру воздуха, а сшивается краска по температуре металла детали. Толстая деталь прогревается на 5–10 минут дольше воздуха, и отсчёт выдержки идёт от прогрева металла, а не от выхода печи на режим.
«Больше мощность — быстрее и лучше»
Мощность решает скорость разогрева, но не режим полимеризации. Слишком мощный блок без грамотной конвекции даст перегрев у ТЭНа и недогрев у стенок. Ровность важнее пиковой мощности.
«Сгорел ТЭН — куплю любой на ту же мощность»
Если поставить гладкий водяной вместо оребрённого воздушного, он перегреется снова. Замена должна повторять и оребрение, и удельную нагрузку исходного элемента.
