Сколько ТЭНов нужно для сушильной камеры полимеризации: расчёт на реальном примере
Заказчик из Ташкента собрал камеру 5,7 × 2,25 × 2,55 метра под сушку порошковой окраски и планировал поставить 16 ТЭНов по 3 кВт. Для 200 °C этого мало, а сами нагреватели стояли бы не там, где надо. Ниже — как считается мощность такой камеры на цифрах этого заказа.
Что было в заказе
Контейнер под камеру: длина 5,7 м, ширина 2,25 м, высота 2,55 м. Стены и пол утеплены базальтовыми плитами 50 мм плотностью 80 кг/м³, потолок — тем же базальтом, но в два слоя, 100 мм. Сверху всё укрыто стеклотканью Т-13 и зашито стальным листом 1 мм. Внутри сушат металлоконструкции после порошковой окраски — стенды для магазинов, детали разного формата, от мелочи до крупных узлов.
Заказчик честно написал, в чём сомневается: «у всех разные мнения» по количеству и мощности ТЭНов, а оребрённые ставить боится — цех не стерильный, не хочется гонять по камере грязный воздух. Оба сомнения решаются, если считать по порядку, а не подбирать нагреватели на глаз.
Сначала теплопотери, а не количество ТЭНов
Площадь всех ограждений камеры — около 66 м², внутренний объём 32,7 м³. При 200 °C внутри и утеплителе 50 мм по стенам с полом и 100 мм по потолку установившиеся теплопотери выходят порядка 9–12 кВт. Это без щелей, неплотных ворот и вытяжки — на практике добавится ещё.
Вывод, который сбивает с толку: чтобы просто удерживать 200 °C в прогретой камере, хватило бы 12–15 кВт. Отсюда и соблазн поставить «поменьше». Но камера почти никогда не работает в установившемся режиме — её постоянно открывают, загружают холодный металл и снова разгоняют.
Главный расход — разогрев, а не удержание
В первый час камера тратит энергию не на потери через стены, а на прогрев собственной массы: стального листа обшивки, каркаса, самого базальта. Плюс каждый раз — на прогрев загруженных изделий. Только чтобы вывести пустую камеру с обшивкой на режим, уходит ориентировочно 25–30 кВт·ч. Дальше добавляется масса разовой загрузки.
Поэтому мощность камеры считают по времени выхода на режим, а не по установившимся потерям. Вопрос звучит так: за сколько минут нужно поднять камеру и металл до 200 °C — и сколько для этого придётся вложить киловатт-часов в первый час.
| Мощность | Что закрывает | Ограничение |
|---|---|---|
| 12–15 кВт | Удержание 200 °C в прогретой камере | Разогреть за час не сможет |
| 36 кВт | Лёгкая загрузка, разогрев за ~2 часа | Мало для 1 часа и тяжёлых деталей |
| 45 кВт | Рабочий минимум для этой камеры | Почти без запаса на тяжёлый стенд |
| 60 кВт | 200 °C за 40–60 мин плюс запас | Нужен ввод примерно на 100 А |
Почему для этой камеры вышло 60 кВт
Заказчик уточнил режим: полимеризация при 200 °C, выдержка 12–18 минут, выход на режим за 40–60 минут. Загрузка разная — от мешков с мелочью до крупных стендов. Под «200 °C за час» и переменную массу закладываем 60 кВт на 380 В.
Логика в цифрах. В первый час камера съедает те самые 25–30 кВт·ч на обшивку, утеплитель и потери. У 45 кВт после этого остаётся мало резерва на тяжёлый стенд, и режим плывёт. 60 кВт оставляют сверху 30+ кВт·ч — этого хватает, чтобы стабильно выйти на температуру даже с загрузкой. Сама выдержка 12–18 минут на подбор мощности почти не влияет: решает разгон. Ближайший стандартный вариант под эту задачу — блок ТЭН на 60 кВт.
Ступенчатое управление вместо 16 одинаковых ТЭНов
60 кВт не включают одним куском. Разбиваем на четыре независимые ступени по 15 кВт. Контроллер набирает мощность по загрузке: пустая или лёгкая камера — 15 или 30 кВт, тяжёлый стенд с холода — все 60. Это экономит электричество и бережёт нихром: не гоняем полную мощность вхолостую и не перегреваем спираль на удержании.
16 отдельных ТЭНов по 3 кВт, включённых разом через один контактор, так не умеют. Они либо все в работе, либо все выключены — регулировать по факту загрузки нечем, а износ идёт по всем сразу. Для сравнения по мощностям блоков есть отдельная страница: блок ТЭН 45 кВт как нижняя граница и 60 кВт как рабочий вариант.
ТЭНы — в рециркуляционный канал, а не открыто в камеру

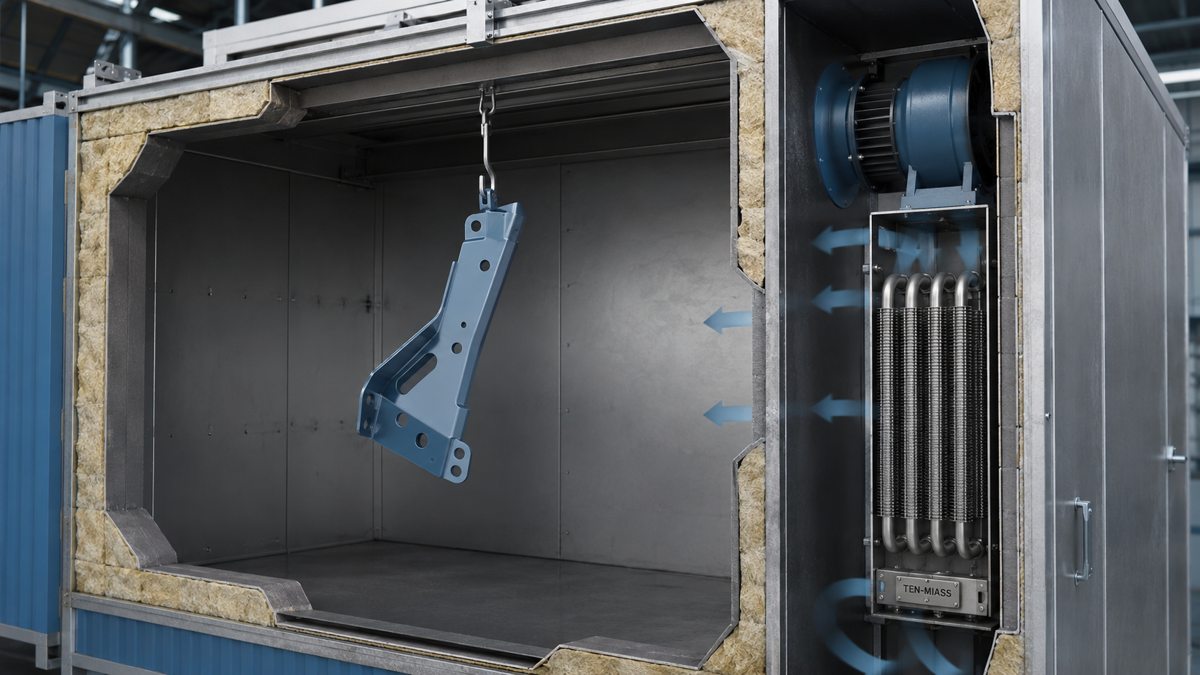

Страх заказчика насчёт оребрённых ТЭНов и грязного воздуха решается конструктивом. Нагреватели ставят не открыто в объём камеры, а в закрытый рециркуляционный канал. Вентилятор гоняет через оребрённый блок один и тот же внутренний воздух камеры — воздух цеха внутрь не подсасывается. Для 60 кВт делают два канала по 30 кВт, каждый со своим вентилятором.
Перед вентилятором ставят металлический фильтр с доступом для чистки. Оребрение здесь не прихоть: ребро увеличивает площадь теплоотдачи, трубка греется мягче и живёт дольше — подробнее в разборе характеристик оребрённых ТЭНов и в кейсе по камере полимеризации.
Электрика и защита
Ввод под 60 кВт на 380 В — это ток порядка 100 А. Цифру подтверждают у электрика заранее: сечение кабеля, вводной автомат и отдельные автоматы на каждую из четырёх ступеней. Обязательный минимум по автоматике:
- датчик температуры в потоке канала — по нему регулируется мощность;
- отдельный датчик температуры в самой камере — контроль режима на изделии;
- аварийный термостат на разрыв — жёсткий предел на случай отказа регулятора;
- заземление корпусов и защита от перегрева по IEC 60364-4-42.
Без аварийного термостата любой сбой регулятора превращается в перегрев камеры с краской внутри. Это не та экономия, на которой стоит останавливаться.
Что нужно, чтобы посчитать точно
Предварительный расчёт делается по габаритам и утеплителю. Для окончательного состава ТЭНов от заказчика нужны три цифры:
- температура и время выдержки полимеризации;
- максимальная масса одной загрузки;
- за сколько минут камера должна выйти на режим.
По этим данным считают итоговую мощность, число и длину ТЭНов, их развёртку по каналам и готовят КП. Всё остальное без массы загрузки — прикидка, пусть и близкая.
