ТЭН для котла с длинным штуцером и резьбой в 15 витков: замена без течи
Если резьбовая часть бобышки котла длиннее 12-14 мм для G3/4-G1 или производитель прямо указывает 15 витков, серийный ТЭН с типовой резьбой 8-10 витков до дна не докрутится. Останется зазор 3-5 мм, и через несколько недель туда потечёт теплоноситель. Нужен ТЭН, изготовленный под фактическую длину и шаг резьбы вашей бобышки, а не подобранный по каталожному диаметру.
Инженер прислал фото: новый ТЭН на 6 кВт стоит в бобышке твердотопливного котла, довёрнут на 9 витков из 15 возможных. Маркировка резьбы совпадает, диаметр совпадает, а через месяц герметик продавило теплоносителем в месте, где резьба уже не работает. Дело не в качестве герметика. Дело в том, что серийный ТЭН рассчитан на короткую типовую бобышку, а бобышка этого котла в полтора раза толще, потому что теплообменник сварен из листа 6 мм, а не штампован из тонкой стали.
Почему серийный ТЭН не докручивается до конца
У большинства бытовых бойлеров и тонкостенных баков резьбовая бобышка короткая: 8-10 полных витков резьбы, это 10-14 мм в зависимости от шага. Заводы, выпускающие серийные ТЭН большими партиями, режут штуцер под эту длину и не больше, потому что так дешевле и хватает для 95% случаев.

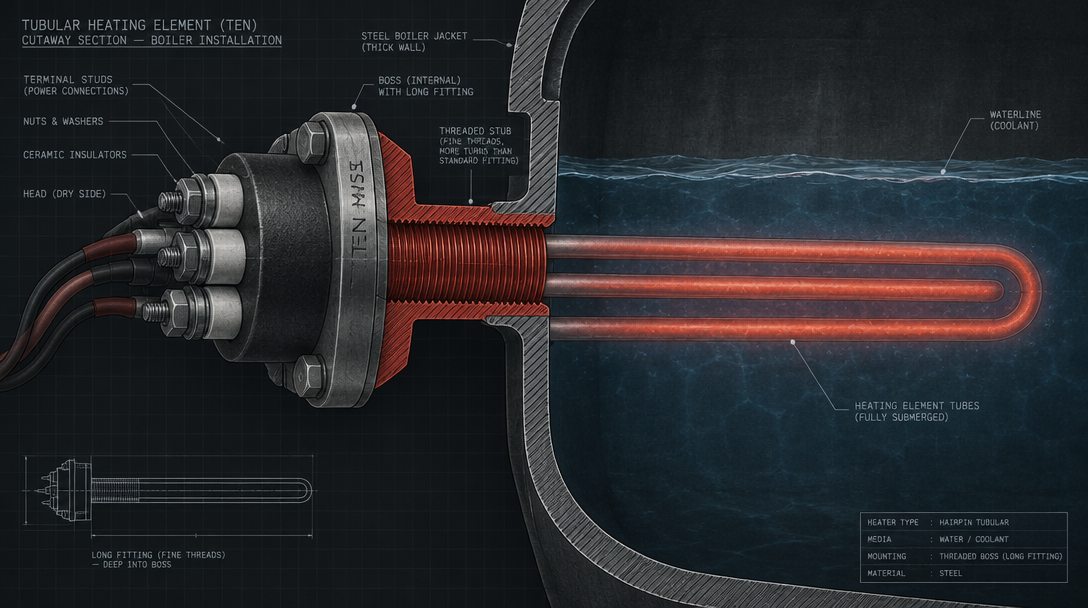

У толстостенных котлов другая геометрия. Теплообменник сварен из стали 5-8 мм, приварена усиленная бобышка под давление, либо бак чугунный и резьба нарезана прямо в теле отливки. Длина резьбового отверстия там кратно больше, иногда 15 витков и 25-30 мм в глубину. Штатный ТЭН физически не достаёт до конца отверстия: доворачивается до упора корпуса раньше, чем резьба уляжется на всю длину. Часть ниток остаётся не задействованной, герметик работает на пределе, а не по всей площади контакта.
Число витков считают просто: делят длину резьбовой части на шаг резьбы. Для трубной резьбы G3/4 шаг около 1,8 мм, для G1 около 2,3 мм. 15 витков при шаге 1,8 мм дают резьбовую часть длиной 27 мм против типовых 14-16 мм у серийного ТЭНа. Разница в 12-13 мм и есть тот самый зазор, куда идёт течь.
Таблица: тип котла и типовая ошибка при заказе
| Тип котла | Резьба бобышки | Типовая ошибка при заказе |
|---|---|---|
| Твердотопливный, теплообменник из листа 5-8 мм | G3/4-G1, длина резьбы увеличена до 15+ витков (25-30 мм) | Заказывают ТЭН по каталожной длине резьбы 8-10 витков, штуцер не докручивается |
| Электрокотёл с чугунным баком | Резьба нарезана в теле отливки, глубина вдвое больше типовой | Берут герметик «с запасом» вместо замера фактической глубины отверстия |
| Газовый котёл с боковым штуцером под ТЭН-подогреватель | Штуцер приварен отдельной трубкой, ось может быть смещена относительно фланца | Не учитывают смещение оси штуцера, ТЭН упирается в стенку раньше расчётной глубины |
| Промышленный водогрейный котёл под давление 6 бар | М18-М22 с увеличенным шагом резьбы | Заказывают по номинальному диаметру, не проверив шаг и число витков |
Пример расчёта мощности под ваш контур
Мощность ТЭНа считается отдельно от геометрии штуцера, но обе цифры нужны в заявке одновременно. Формула для нагрева жидкости:
P = 0,00116 × V × ΔT / t, где V - объём теплоносителя в литрах, ΔT - требуемый нагрев в градусах, t - время в часах.
Дом на два этажа, контур отопления (котёл, радиаторы, расширительный бак) вмещает 150 литров теплоносителя. Нужно догреть его с 20°C до 60°C за 2 часа, пока не растопили основной твердотопливный котёл:
P = 0,00116 × 150 × 40 / 2 = 3,48 кВт
Значит нужен ТЭН на 3,5-4 кВт. Но какой у него будет штуцер, резьба и длина резьбовой части, определяет не мощность, а бобышка конкретного котла. Мощность и геометрию считают отдельно и присылают обе цифры сразу.
Сколько стоит ТЭН с длинным штуцером
Пример: трубчатый ТЭН для отопительного контура, длина в развёртке 100 см, диаметр трубки 13 мм, нержавеющая сталь, 1 штука.
Закупочная цена = 100 (см) × 15 × 2 (нержавейка) × 1 (Ø 13 мм) × 1,4 (коэффициент для 1 шт) = 4200 рублей. Публикуемая цена по уровню «норма» = 4200 × 1,55 = 6510 рублей за штуку.
При заказе от 10 штук коэффициент партии снижается до 1,051, и закупочная цена падает почти на треть в пересчёте на единицу. Цены при закупке от 10 шт., точный расчёт с учётом фактической длины резьбы штуцера делаем по чертежу в день обращения.
Что прислать для расчёта и замены
- Замер длины резьбовой части штуцера бобышки: от торца до дна отверстия штангенциркулем или глубиномером
- Наружный диаметр резьбы и, если знаете, обозначение (G3/4, G1, М18, М22)
- Шаг резьбы или число полных витков, которое насчитали на длине резьбовой части
- Фото штуцера или отверстия с линейкой в кадре, крупным планом
- Требуемая мощность и напряжение сети (220 В или 380 В)
- Материал оболочки: сталь для воды/антифриза, нержавейка для агрессивного теплоносителя
Какую ошибку совершают чаще всего
Самая частая ошибка: заказать ТЭН по стандартной резьбе G1 1/2 без проверки фактической длины резьбовой части бобышки. Резьба «подходит» по диаметру и шагу, номер совпадает с маркировкой на старом ТЭНе, но старый ТЭН мог сам стоять недовёрнутым годами, просто течь была небольшой и её списывали на конденсат. Новый ТЭН повторяет ту же посадку и ту же историю, только герметик уже свежий и его хватает на несколько недель вместо нескольких лет.
Проверка одна: снять старый ТЭН или заглушку, измерить резьбовую часть бобышки штангенциркулем, а не полагаться на маркировку на бирке. Пять минут с инструментом дешевле, чем повторный вызов сервисной службы через месяц.
Нужен ТЭН с нестандартным штуцером под конкретный котёл?
Изготовим по замерам вашей бобышки: длина, шаг резьбы, число витков, мощность. От 1 шт., срок 7-14 дней.
