Резьба штуцера М18 для водогрейного котла — как выбрать
Заявка пришла короткой строкой: «N-2000 Вт, 220 В, резьба М18, L до 32 см, нержавейка, штуцер желательно латунь, назначение — водогрейный котёл». Пять параметров, и в каждом есть развилка, где легко ошибиться. Разберём их по порядку — от резьбы М18 до того, почему штуцер лучше латунный, а оболочка нержавеющая.
Что такое М18 и почему шаг важнее диаметра
М18 — метрическая резьба наружным диаметром 18 мм. Сама цифра «18» ничего не решает без второго числа — шага. У метрической резьбы бывает крупный шаг и мелкий, и штуцер с одинаковой цифрой 18 не встанет в котёл, если шаг не совпал. Резьба просто закусит на первом витке или пойдёт с люфтом.
Для штуцеров ТЭН чаще применяют М18×1,5 — мелкий шаг. Он держит уплотнение лучше и меньше рвёт стенку тонкого бака. Крупный М18×2,5 встречается на старых советских котлах и самоварах. Перед заказом шаг определяют по старому штуцеру резьбовым калибром или замером: на длине 10 мм у шага 1,5 укладывается 6–7 витков, у шага 2,5 — 4 витка.
| Обозначение | Наружный ⌀, мм | Шаг, мм | Сверло под резьбу, мм | Где встречается |
|---|---|---|---|---|
| М18×1,5 | 18 | 1,5 (мелкий) | 16,5 | Бытовые водогрейные баки, бойлеры |
| М18×2,5 | 18 | 2,5 (крупный) | 15,5 | Старые котлы, самовары, кустарные баки |
| М18×1,0 | 18 | 1,0 (особо мелкий) | 17,0 | Приборные штуцеры, датчики |
Если старого штуцера под рукой нет, а купить нужно — снимите резьбу штангенциркулем и посчитайте витки на линейке. Ошибка в шаге — самая частая причина, по которой готовый ТЭН приходится возвращать. По этой же теме есть подробная таблица резьб ТЭН G и M и разбор резьб G1, G3/4 и М20.

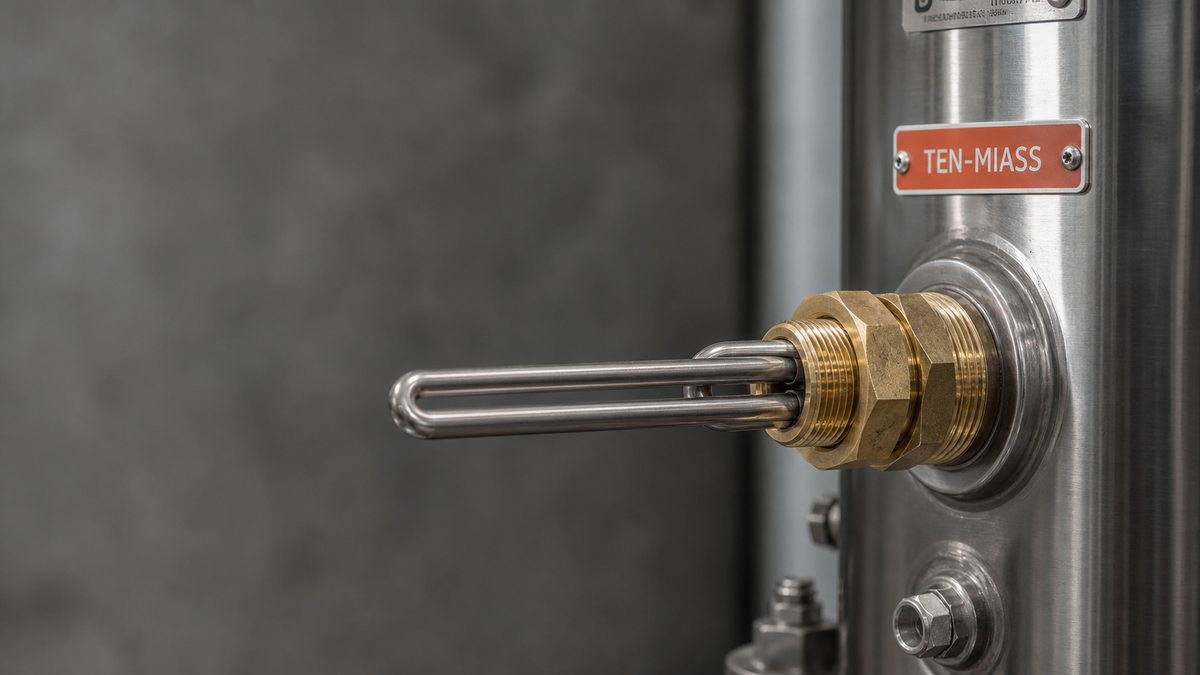

Латунный штуцер или нержавеющий — в чём разница
В заявке формулировка «нержавейка, штуцер желательно латунь». Это грамотно: оболочку ТЭНа делают из нержавеющей стали, а сам штуцер — из латуни. Материалы разные, и у каждого своя роль.
Латунь мягче стали. При затяжке она слегка деформируется и садится в резьбу котла плотнее, уплотнение держит без герметика или парой витков ФУМ-ленты. Латунь не прикипает к стальной стенке бака — через год ТЭН выкручивается рукой, а не болгаркой. Минус — латунь боится агрессивной и жёсткой воды: в накипи и хлоридах она обесцинковывается и рыхлеет.
Нержавеющий штуцер прочнее, держит давление и высокую температуру, не боится агрессивной воды. Но в паре со стальным котлом он склонен закисать — резьба схватывается намертво, при демонтаже гнездо рвётся. Поэтому нержавеющий штуцер оправдан на нержавеющих же баках и там, где вода техническая или горячая под давлением.
| Параметр | Латунный штуцер | Нержавеющий штуцер |
|---|---|---|
| Уплотнение резьбы | Садится мягко, герметичен без усилий | Жёстче, нужен герметик или лён |
| Прикипание к стальному котлу | Почти не прикипает | Склонен закисать |
| Демонтаж через 1–2 года | Выкручивается легко | Часто прикипает, рвёт гнездо |
| Стойкость к жёсткой воде | Слабее, обесцинковывается | Высокая |
| Давление и температура пара | До бытовых значений | Держит выше |
| Цена | Ниже | Выше |
Для обычного водогрейного котла с питьевой или отопительной водой без химии латунный штуцер практичнее по всем бытовым сценариям. Именно поэтому клиент и написал «желательно латунь» — интуиция инженера верная. Подробнее про выбор в паре оболочка-штуцер — в разборе латунь против нержавейки для фланца ТЭН.
Почему оболочку берут нержавеющую
Оболочка — это трубка, которая напрямую контактирует с водой и греется до 200–300 °C на поверхности. Здесь латунь не подходит: она мягкая и в горячей воде корродирует. Для воды и пара оболочку делают из нержавеющей стали AISI 304 (08Х18Н10) — она держит и температуру, и влажную среду годами.
Если вода питьевая или пищевая, берут цельнотянутую 12Х18Н10Т. Для технической воды хватает AISI 304. Углеродистую сталь 10 в воду не ставят — она ржавеет и течёт по швам за сезон. Разбор материалов оболочки собрали в статье про ТЭН из нержавейки.
Длина до 320 мм — как её замерить
«L до 32 см» — верхняя граница, но важно понимать, какую именно длину имеют в виду. У ТЭНа три длины: полная (с контактной частью), монтажная (под штуцер) и активная (греющая часть в воде). Клиента интересует, чтобы трубка влезла в бак и не упёрлась в дальнюю стенку.
Замеряют так: внутренний размер котла от резьбового отверстия до противоположной стенки, минус зазор 20–40 мм. Этот зазор нужен, чтобы трубка не касалась стенки — иначе в точке контакта металл перегреется и прогорит. Если внутри бака 340 мм, активную длину берут около 300–310 мм. Вылет штуцера с гайкой наружу к активной длине не относится.
| Внутренний размер бака | Рекомендуемая активная длина | Зазор до стенки |
|---|---|---|
| 250 мм | 210–220 мм | 30–40 мм |
| 300 мм | 260–270 мм | 30–40 мм |
| 340 мм | 300–310 мм | 30–40 мм |
Патронные и трубчатые ТЭН мы делаем длиной от 30 до 6000 мм под чертёж, так что 320 мм — рядовой размер. Форма может быть прямой или с гибом, если бак узкий, а греющей поверхности нужно больше.
Мощность 2 кВт — на какой объём хватит
2000 Вт на 220 В дают ток около 9 А и сопротивление около 24 Ом. Для водогрейного котла это средняя мощность: греет уверенно бак до 50 литров, дальше нагрев затягивается.
Прикидка простая: чтобы нагреть 1 литр воды на 1 °C, нужно 1,16 Вт·ч. Для 50 литров с 10 до 60 °C это 50 × 50 × 1,16 = 2900 Вт·ч. ТЭН 2 кВт выдаёт эту энергию примерно за 1,5 часа плюс потери — реально 2–2,5 часа. Для 80–100 литров время удваивается, там логичнее 3 кВт.
| Объём бака | Рекомендуемая мощность | Время нагрева 10→60 °C |
|---|---|---|
| 15–30 л | 1–1,5 кВт | около 1–1,5 ч |
| 30–50 л | 2 кВт | около 2–2,5 ч |
| 50–80 л | 2,5–3 кВт | около 2–3 ч |
| 80–100 л | 3–4 кВт | около 2,5–3 ч |
Подобрать мощность точнее под объём и время нагрева помогает расчёт мощности ТЭНа для бойлера. Если котёл отопительный, а не водогрейный, смотрите подбор ТЭНа для котла отопления.
Как собрать заказ, чтобы не ошибиться
Возьмём исходную заявку и переведём её в полное техзадание:
- Резьба: М18, шаг уточнить по старому штуцеру (скорее всего М18×1,5)
- Штуцер: латунь
- Оболочка: нержавеющая сталь AISI 304 (или 12Х18Н10Т для питьевой воды)
- Активная длина: до 320 мм, точное значение по внутреннему размеру бака минус зазор
- Мощность: 2000 Вт
- Напряжение: 220 В
- Среда: вода водогрейного котла
Из семи пунктов клиент дал шесть, седьмой (шаг резьбы) — единственное, что нужно уточнить перед запуском в работу. Всё остальное однозначно.
