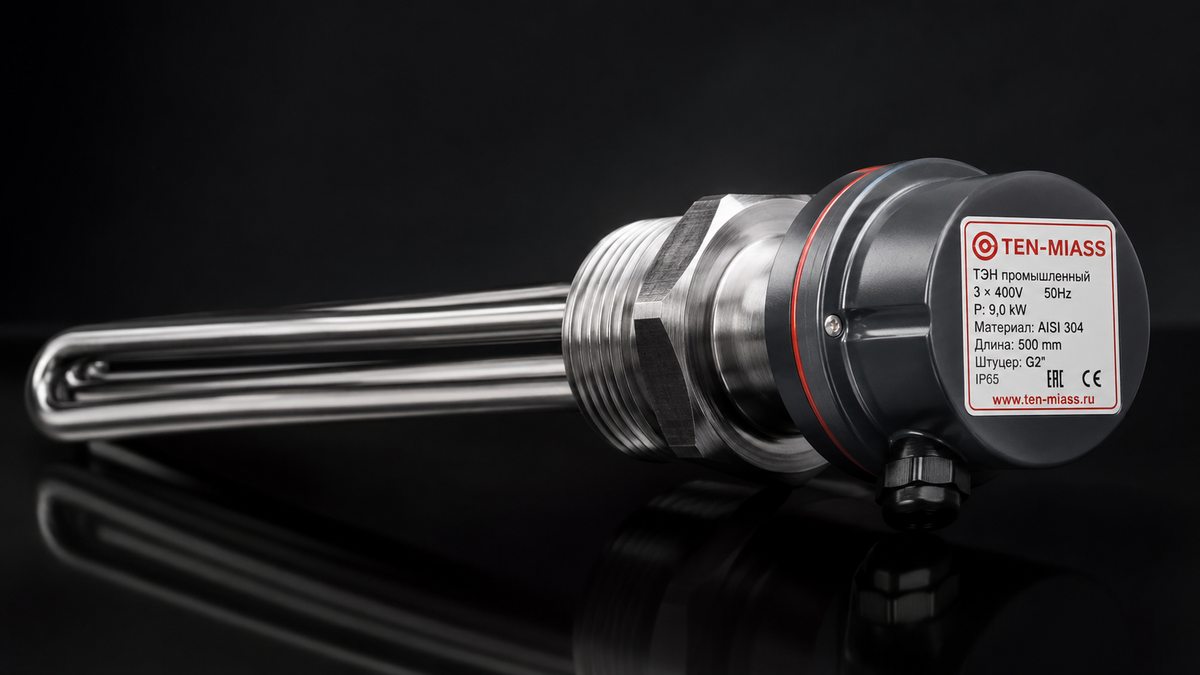

Что такое штуцер у ТЭН и зачем его удлинять
Штуцер — резьбовая часть ТЭН, через которую нагреватель вкручивается во фланец или бак. На нём держится всё крепление: уплотнение, гайка, фиксация в стенке.
Стандартный штуцер — 20–40 мм. Этого хватает для большинства тонкостенных баков и типовых фланцев. Проблема возникает в трёх ситуациях:
- Стенка бака или фланца толще 30 мм — штуцер физически не проходит насквозь и не даёт зафиксировать ТЭН гайкой.
- Нагревательный элемент нужно опустить глубже в жидкость — чтобы U-образная трубка оказалась полностью погружена, не у самого дна и не у крышки.
- Монтажное расстояние нестандартное — расположение фланца не позволяет использовать короткий штуцер без переходника.
Удлиненный штуцер решает все три случая без переходников и переделки баков.
Размеры: стандартный против удлиненного
Резьба у штуцеров — дюймовая BSP (по ГОСТ 6111 / DIN 259). Наиболее распространённые типоразмеры: G1/2, G3/4, G1, G1.25, G1.5, G2.
| Тип штуцера |
Длина, мм |
Применение |
| Стандартный |
20–40 |
Тонкостенные баки, типовые фланцы до 25 мм |
| Удлиненный (короткий) |
50–80 |
Фланцы 30–70 мм, вварные муфты |
| Удлиненный (средний) |
80–150 |
Толстостенные баки, специфический монтаж |
| Удлиненный (длинный) |
150–200+ |
Промышленные ёмкости, нестандартная глубина погружения |
Длина свыше 200 мм — редкость, но мы делаем и такие. Всё по чертежу.
Материал и уплотнение
Штуцер изготавливается из того же материала, что и оболочка трубки ТЭН: нержавейка 12Х18Н10Т, латунь или медь. Смешивать материалы оболочки и штуцера можно, но нужно учитывать электрохимическую коррозию в агрессивных средах.
Для резьбы G применяют медную прокладку или паронит. При температуре среды выше 150°C паронит работает надёжнее. Тип уплотнения указывается в заказе — если не указан, уточняем.
Где применяют ТЭН с удлиненным штуцером
- Промышленные водонагревательные ёмкости с толстыми стенками (от 40 мм)
- Жироуловители и варочные котлы на пищевых производствах
- Нагрев масла в технологических баках — ТЭН крепится сбоку, нужна глубина погружения
- Вварные фланцы на трубопроводах с нестандартным монтажным расстоянием
- Замена вышедшего из строя ТЭН, когда оригинальный штуцер нестандартной длины
Что прислать для заказа
Без размеров не сделать ничего. Угадывать длину штуцера нельзя — ошибка в 5 мм на резьбе означает неплотное соединение или невозможность затянуть гайку.
Два варианта:
- Чертёж — с указанием длины и диаметра штуцера, шага резьбы, типа уплотнения, материала. Эскиз от руки с замерами тоже подходит.
- Фото старого штуцера с замерами — три числа штангенциркулем: длина штуцера, наружный диаметр резьбы, шаг резьбы (или маркировка на корпусе). Если штуцер сломан — фото обеих частей.
Остальные параметры ТЭН (мощность, длина трубки, тип нагревательного элемента) — отдельно или по образцу.
Вопросы и ответы
Зачем нужен удлиненный штуцер у ТЭН?
Когда стенка бака или фланца толстая (от 30 мм), стандартный штуцер длиной 20–40 мм не проходит насквозь — нагреватель нельзя зафиксировать. Также удлиненный штуцер нужен, если ТЭН требует определённой глубины погружения или монтажное расстояние нестандартное.
Какие размеры бывают у удлиненных штуцеров?
От 50 до 200 мм и более — по чертежу. Резьба: G1/2, G3/4, G1, G1.25, G1.5, G2 по стандарту BSP. Шаг и тип резьбы уточняются по образцу или документации.
Из какого материала делают удлиненный штуцер?
Обычно из того же металла, что и оболочка ТЭН: нержавейка 12Х18Н10Т, латунь или медь. Материал указывается при заказе. В агрессивных средах лучше уточнить совместимость заранее.
Что нужно прислать для заказа?
Чертёж или фото старого штуцера с замерами штангенциркулем: длина, наружный диаметр резьбы, шаг резьбы. Без этих цифр заказать нельзя — посадка по резьбе не допускает допусков «на глаз».
Как уплотняется резьба штуцера?
Для резьбы G используют медную прокладку или паронит. При температурах выше 150°C предпочтительнее паронит. Тип уплотнения указывается при заказе или выбирается по условиям эксплуатации.
Сколько стоит и как долго делают?
Срок изготовления — 7–14 рабочих дней. Минимальный заказ — 1 штука. Стоимость зависит от размеров, материала и типа ТЭН — рассчитываем по чертежу или фото с замерами.
