Шаг резьбы ТЭН — как определить по образцу без калибра

«Единственное, что не знаю, — это шаг резьбы» — так заканчивается почти каждая вторая заявка на замену ТЭН. Диаметр меряют штангенциркулем, длину рулеткой, а шаг ставит в тупик. На деле его считают линейкой за минуту: приложил вдоль резьбы, посчитал 10 витков, разделил на 10.

Что вообще такое шаг резьбы

Шаг — это расстояние между двумя соседними витками, измеренное вдоль оси штуцера. У метрической резьбы М14×1,5 цифра 1,5 и есть шаг в миллиметрах: от гребня одного витка до гребня следующего ровно 1,5 мм. Диаметр и шаг вместе задают резьбу полностью. Диаметр М14 без шага ничего не говорит — бывает М14×1,5 и М14×2, они не свинчиваются.

У штуцеров ТЭН разброс шагов узкий. Метрические почти всегда идут с шагом 1,5 мм. Трубные дюймовые G — с шагом 1,814 мм (это ровно 14 ниток на дюйм). Поэтому задача сводится к простому: понять, метрическая перед вами резьба или трубная, и уточнить диаметр.

Способ первый: 10 витков линейкой

Самый точный из подручных. Мерить один виток бессмысленно — 1,5 мм на глаз не поймать. Берут сразу десяток.

1. Возьмите обычную металлическую линейку с делениями 1 мм.
2. Приложите её ребром вдоль резьбы, параллельно оси штуцера.
3. Совместите ноль линейки с вершиной любого витка (не с впадиной — с гребнем, так виднее).
4. Отсчитайте 10 витков вперёд и посмотрите, на какую отметку пришёлся десятый.
5. Разделите это число на 10. Получили 15 мм — шаг 1,5 мм. Получили 18 мм — шаг 1,8 мм, это трубная G.

Если витков на штуцере меньше десяти, считайте по 5 и делите на 5. Но чем больше витков в замере, тем меньше влияет ошибка на краях. На 3 витках промах в полделения даёт 15% погрешности, на 10 витках — те же полделения дают всего 3%.

Способ второй: отпечаток на бумаге или пластилине

Когда резьба мелкая или в неудобном месте, и линейку не приложить. Прижмите к виткам полоску мягкого материала — на ней останется слепок:

• Бумага. Сложите лист в 3–4 слоя, прижмите к резьбе и прокатите с усилием. Останется ряд рёбер. Приложите линейку к отпечатку — считать проще, чем на металле.
• Пластилин или оконная замазка. Вдавите штуцер резьбой — получите чёткий негатив. По нему видно и шаг, и профиль впадин.
• Мягкий свинец или алюминиевая фольга. Прокатал резьбу — получил отпечаток, который не сомнётся при замере.

Отпечаток удобен ещё тем, что его можно сфотографировать рядом с линейкой и прислать нам. По фото профиля мы отличим метрику от трубной за секунду.

Способ третий: сравнение с болтом

В любом гараже есть коробка с крепежом. Метрические болты продаются с известным шагом, и это готовый эталон.

Возьмите гайку или болт, про который точно знаете размер. Стандартный болт М14 идёт с шагом 2,0 мм (крупный) или 1,5 мм (мелкий). Приложите болт витками к штуцеру ТЭН и посмотрите, совпадают ли гребни. Совпали по всей длине — шаг одинаковый. Разошлись через несколько витков — шаги разные.

Ещё проще — навернуть. Если гайка М16×1,5 наворачивается на штуцер от руки легко, без закусывания, значит и штуцер М16×1,5. Закусывает через виток-два — резьба другая, чаще всего это трубная G, которую путают с метрикой по диаметру.

Способ четвёртый: штангенциркуль для диаметра

Штангенциркуль напрямую шаг не меряет, но без него не обойтись — он даёт наружный диаметр, а диаметр вместе с шагом однозначно определяет резьбу.

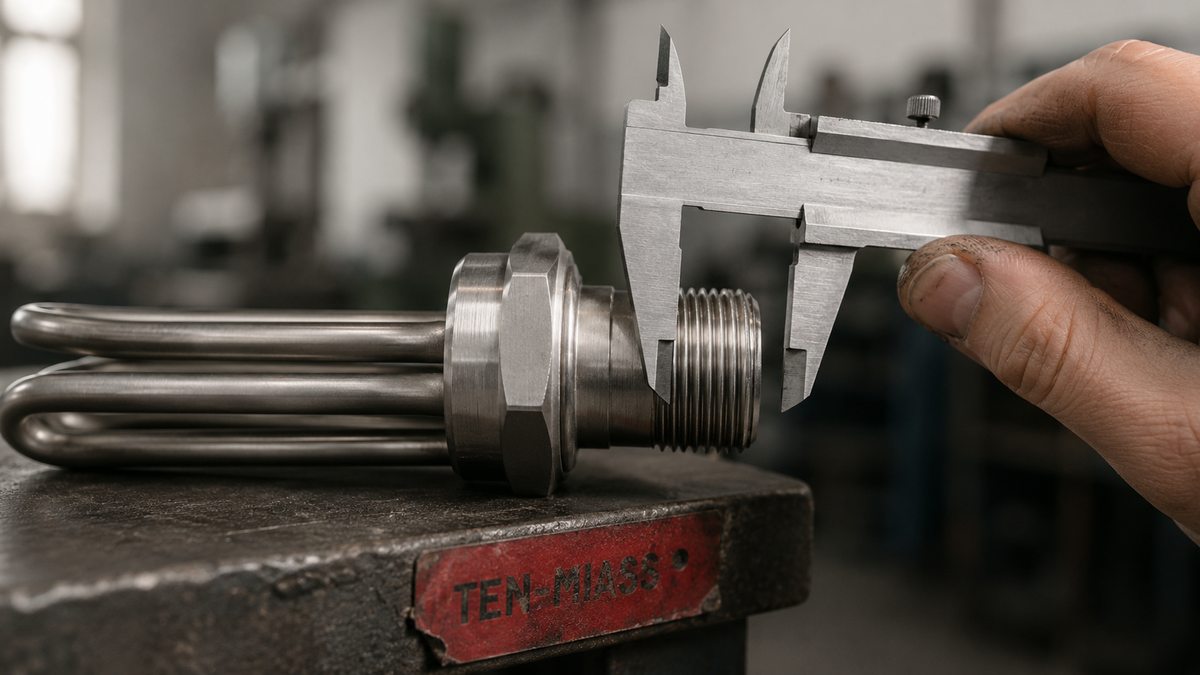

1. Замерьте штангенциркулем наружный диаметр резьбы — по вершинам витков.
2. Сопоставьте с таблицей ниже: 14 мм это М14, 16 мм это М16, около 20,9 мм это трубная G1/2.
3. Определите шаг любым из способов выше.
4. Диаметр плюс шаг — записывайте вместе: М18×1,5, G3/4 и так далее.

Как снять остальные размеры штуцера и монтажной части, разбирали отдельно — как снять размеры ТЭН для заказа. Там же про длину активной части и монтажную длину.

Таблица типовых резьб штуцера ТЭН

Колонка «под ключ» — размер шестигранника штуцера, по нему тоже удобно ориентироваться, если резьба забита накипью и витки не видно. Подробнее про распространённые трубные размеры — в статье резьба ТЭН: таблица G и М.

Что делать, если инструмента нет вообще

Ни линейки, ни штангенциркуля, ни болтов под рукой. Тогда работает фото.

Положите штуцер рядом с любым предметом известного размера — монета 10 рублей это 22 мм, спичка это 42 мм. Сфотографируйте резьбу сбоку, крупно, при боковом свете, чтобы витки отбрасывали тень. По такому кадру мы считаем и диаметр, и шаг сами. Часто клиент присылает просто фото ТЭН с монеткой — и этого хватает, чтобы подобрать замену.

Частые вопросы

Возьмите штуцер, линейку, отсчитайте десять витков. Цифра, которая ставила в тупик всю заявку, окажется банальными 1,5 мм в девяти случаях из десяти.
