ТЭН для казана полусферы радиусом 2 метра: как подобрать и заказать

Короткий ответ: полный геометрический объём казана-полусферы радиусом 2 м: около 16,8 м³ (V = 2/3 × π × r³), но это объём самой чаши, а не рабочей загрузки, такой казан почти никогда заливают доверху. Мощность ТЭНа считают от реального объёма продукта в техзадании и времени нагрева, а не от объёма всей полусферы. Крепление: несколько фланцевых блок-ТЭНов по периметру чаши в нержавейке AISI 321 (08Х18Н10Т), а не один элемент в днище.

Почему расчёт ТЭНа для казана-полусферы 2 метра: отдельная задача

Казан радиусом 2 м: чаша диаметром 4 м, оборудование не бытового, а производственного масштаба: пищевое производство, общественное питание больших объёмов, варочные и жаровые линии. На такую геометрию приходит заявка вида «нужен ТЭН под казан на 2 метра», и первое, что делает заказчик, это считает мощность от полного объёма чаши. Это ошибка на старте: 16,8 м³, объём стенок, а реально заливают заметно меньше, обычно до рабочего уровня, который указывает технолог по рецептуре и загрузке.

Вторая особенность формы: полусфера нагревается неравномерно, если источник тепла один. У плоскодонного бака можно поставить один блок-ТЭН в днище и получить приемлемый прогрев. У полусферы продукт у стенок далеко от центра, и один элемент в днище создаёт горячую зону снизу и холодную по периметру чаши. Отсюда и конструктивное решение: несколько фланцевых блок-ТЭНов, распределённых по окружности на разной высоте от днища.

Что менять: признак → причина → решение

Сколько ТЭНов нужно и какой материал оболочки

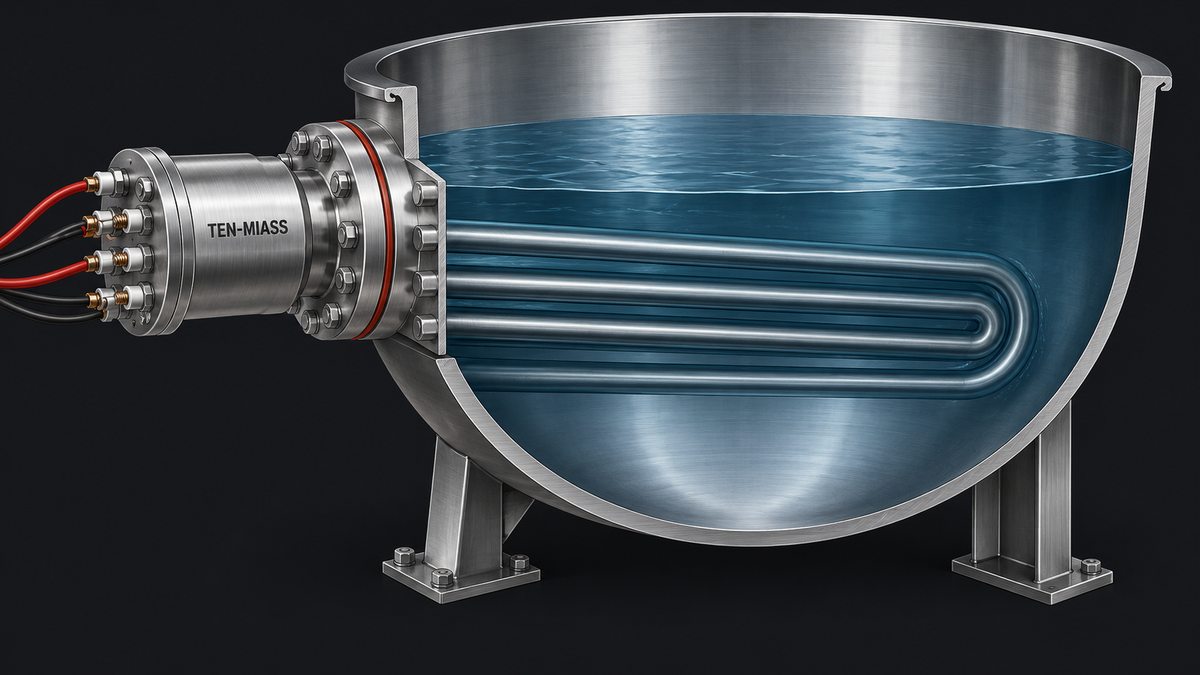

Для чаши такого диаметра мощность собирают из нескольких фланцевых блок-ТЭНов, а не из одного элемента. Каждый блок крепится фланцем в стенку полусферы: трубки нагревателя заходят внутрь казана и работают под уровнем продукта, клеммная головка с контактами, изоляторами и проводом остаётся снаружи, на сухой стороне. Количество точек крепления и их расположение по окружности зависит от итоговой мощности и от того, насколько равномерный прогрев нужен технологу.

Материал оболочки по умолчанию для прямого контакта с продуктом: нержавейка AISI 321 (08Х18Н10Т), титан-стабилизированная сталь пищевого класса, устойчивая к кислотной и сахаристой среде. Чёрную углеродистую сталь в прямой контакт с пищевым продуктом не ставим.

Пример расчёта мощности по рабочей загрузке

Формула нагрева жидкости: P = 0,00116 × V × ΔT / t, где V (объём в литрах), ΔT (разница температур в °C), t (время нагрева в часах), P (мощность в кВт).

Пример из типового техзадания: рабочая загрузка 2000 л продукта, нагрев с 20°C до 95°C (ΔT = 75°C), время выхода на температуру: 2 часа.

Расчёт: P = 0,00116 × 2000 × 75 / 2 ≈ 87 кВт без учёта потерь. С учётом тепловых потерь через стенки и крышку казана (обычно 15-25% для утеплённой чаши) закладывают запас, и итоговая установленная мощность получается в районе 100-110 кВт, набранных из нескольких блок-ТЭНов на 380 В.

ГОСТ 13268-88 нормирует допуск по мощности +5/−10 %, поэтому коридор сопротивления несимметричный. Для элемента 9 кВт на 220 В: при −10 % мощность 8100 Вт даёт верхнюю границу R = 220²÷8100 ≈ 5,97 Ом, при +5 % мощность 9450 Вт даёт нижнюю границу R = 220²÷9450 ≈ 5,12 Ом. Если сопротивление блока на замере выходит за этот диапазон, часть элемента уже выгорела, даже если он греет.

Что прислать для расчёта ТЭНа на казан-полусферу

• Реальный объём рабочей загрузки в литрах (не объём всей полусферы по формуле)
• Диаметр казана и толщину стенки в месте крепления фланца
• Вид продукта: вода, сироп, соус, жир, масло и так далее
• Требуемую температуру нагрева и время, за которое нужно выйти на неё
• Напряжение питания (220 или 380 В) и количество точек фланцевого крепления, если они уже предусмотрены в конструкции казана

По этим пяти пунктам считается суммарная мощность, количество и мощность отдельных блок-ТЭНов, материал оболочки обосновывается под среду, обычно в день обращения.

Главная ошибка при заказе ТЭНа под казан такого размера

Самая частая ошибка: считать мощность от полного геометрического объёма полусферы, посчитанного по формуле V = 2/3 × π × r³. Для казана радиусом 2 м это даёт 16,8 м³, и если подставить это число в формулу нагрева вместо реальной загрузки, итоговая мощность получится в 8-10 раз больше нужной. Либо наоборот, заказчик видит огромную цифру объёма, пугается и экономит на мощности, закладывая её под гораздо меньшую загрузку, чем планирует заливать по факту.

Объём технологической загрузки, отдельное число, которое знает технолог или инженер, отвечающий за процесс, и оно почти никогда не равно полному объёму чаши. Разумный порядок: сначала уточнить рабочий объём загрузки у технолога, потом считать мощность, а не наоборот.

Сколько стоит ТЭН для казана-полусферы такого размера

Ориентировочная цена одного блок-ТЭНа мощностью 3-18 кВт в стандартной стали, уровень «норма», закупка от 10 шт., считается по нашему калькулятору цен: 3510-21700 ₽ за элемент. Для казана с пищевым контактом ставится нержавейка AISI 321, цена выше на коэффициент материала оболочки. Итоговая стоимость комплекта из нескольких блоков под нужную суммарную мощность считается по чертежу или фото казана с указанием диаметра фланцев и точек крепления, обычно в день обращения.
