Блок ТЭН 12 кВт диаметр 59 длина 600 мм: как подобрать и заказать

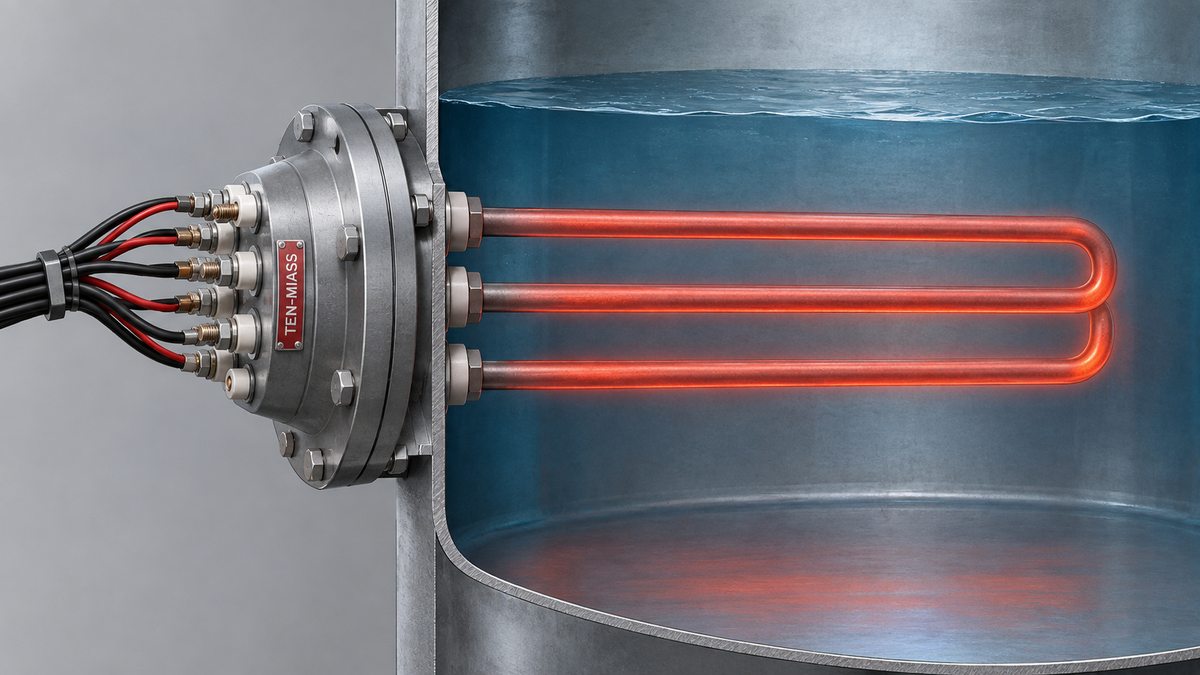

Блок ТЭН 12 кВт в разрезе бака, секции погружены в воду, клеммы снаружи

D59 в маркировке блока ТЭН 12 кВт обозначает диаметр изгиба секции, ширину U-образной петли, а не толщину самой трубки. L600 обозначает длину погружной части, 600 мм. Чаще всего такой блок собран из трёх секций по 4 кВт звездой на 380 В: сопротивление каждой секции 12,1 Ом, коридор по ГОСТ 13268-88 составляет 11,5–13,4 Ом. Дальше разбираем, как читать бирку, считать секции и что прислать для точного расчёта.

Опубликовано 3 октября 2026 · ТЭН-Миасс

Что на самом деле означает D59 L600

Путаница начинается с чтения бирки. Диаметр 59 мм почти никогда не толщина трубки нагревателя: трубку такого сечения физически не согнуть в компактную петлю, она не влезет в стандартный корпус бака или котла. D59 означает диаметр изгиба, расстояние между центрами двух прямых участков U-образной секции. Сама трубка внутри обычно 8,5–10 мм, и эта цифра в нормальной маркировке указывается отдельно, например «D59 А8,5/9,0».

L600 обозначает длину погружной (активной) части секции, то есть участка, который реально находится в воде, масле или другой среде и греет её. Хвостовики, выходящие к фланцу, и сам фланец в эту длину не входят. Для расчёта мощности и подбора замены нужны оба параметра: диаметр изгиба, чтобы секция встала в посадочное отверстие бака, и погружная длина, чтобы правильно посчитать теплоотдачу.

Частая ошибка. Заказывают блок «по диаметру 59 мм трубки» вместо диаметра изгиба: присылают запрос на нагреватель с толщиной стенки трубы 59 мм, хотя по факту это ширина петли готовой секции. В итоге либо не можем подобрать аналог по описанию, либо клиент получает совсем не то, что стояло в баке. Присылайте фото бирки целиком: там обе цифры рядом.

Какая схема подключения у блока 12 кВт

Точную схему без фото маркировки не угадать, но наиболее частый вариант для блока 12 кВт: три секции по 4 кВт, соединённые звездой на сеть 380 В, на каждую секцию приходится фазное напряжение 220 В. Встречается и двухсекционная версия 2х6 кВт при другой разводке на фланце. Если на бирке написано «12 кВт 220 В» без указания схемы, скорее всего это однофазный блок для сети 220 В, и считать сопротивление нужно по полной мощности, а не по трети.

Если блок снят с оборудования и бирка нечитаема, число секций видно физически: считаем, сколько отдельных U-образных трубок выходит из фланца. Три петли обычно означают 3х4 кВт, две петли означают 2х6 кВт.

Признаки отказа и что менять

Признак	Причина	Что менять
Вода греется заметно медленнее обычного	Одна секция из трёх оборвана, остальные две держат неполную мощность	Прозвонить все три секции отдельно, заменить оборванную
Автомат выбивает сразу при включении	Пробой изоляции на корпус у одной секции, утечка на землю	Заменить пробитую секцию, проверить изоляцию соседних мультиметром
Нагрев вообще не идёт, автомат держит	Обрыв цепи до блока: термостат, контактор или клемма, а не сам блок	Сначала прозвонить блок, потом проверять автоматику подачи питания
На одной секции белый налёт и нагар, две другие чистые	Местная накипь из-за неравномерного потока в баке, локальный перегрев	Менять конкретную секцию, не всю группу; проверить циркуляцию

Пример расчёта: сопротивление секции 4 кВт

Если блок собран звездой и на секцию приходится фазное напряжение 220 В:

R = U² / P = 220² / 4000 = 48 400 / 4000 = 12,1 Ом

ГОСТ 13268-88 нормирует допуск по мощности, не по сопротивлению: +5 % / −10 % от номинала. Для секции 4 кВт это диапазон 3600–4200 Вт. Пересчёт через R = U²/P даёт несимметричный коридор сопротивления:

Граница допуска	Мощность, Вт	Сопротивление, Ом
Верхняя (+5 %)	4200	11,5
Номинал	4000	12,1
Нижняя (−10 %)	3600	13,4

Итого исправная секция 4 кВт на фазных 220 В показывает 11,5–13,4 Ом. Меньше нормы означает частичное замыкание витков внутри, больше означает выгорание нити или подгоревший контакт. Мерить каждую из трёх секций отдельно: блок, где одна секция в норме, а две других ушли за коридор, встречается чаще, чем кажется, ведь все три грелись в одной воде одинаково долго.

Что прислать, чтобы посчитали точно

Фото блока целиком и отдельно бирки с маркировкой D59 L600
Число секций: сколько отдельных U-образных трубок выходит из фланца
Схема подключения, если видна на бирке или в паспорте оборудования (звезда/треугольник)
Напряжение сети: 220 В однофазное или 380 В трёхфазное
Среда нагрева: вода, масло, эмульсия, другая жидкость
Материал фланца: обычная сталь или нержавейка, диаметр и шаг крепёжных отверстий

По формуле калькулятора блок-ТЭН (количество × мощность в кВт × 1000 ÷ 2) блок на 12 кВт выходит ориентировочно от 6000 ₽ на фланце из обычной стали до 12000 ₽ на фланце из нержавейки: нержавеющий фланец удваивает закупочную часть. Это ориентир для расчёта от 10 шт., точная цена на единичный блок считается по присланному чертежу и фото.

Нужен блок ТЭН 12 кВт D59 L600 на замену?

Сделаем по фото или чертежу, с нужной схемой подключения и материалом фланца. От 1 шт., срок 7–14 дней.

Оформить заказ

Частые вопросы

Что означает D59 в маркировке блока ТЭН 12 кВт?

D59 почти всегда означает диаметр изгиба секции, ширину U-образной петли, в которую согнута трубка, а не толщину самой трубки. Трубка внутри обычно 8,5–10 мм, эта цифра указывается отдельно.

Какая схема подключения у блока ТЭН 12 кВт: звезда или треугольник?

Чаще всего блок 12 кВт собирают из трёх секций по 4 кВт, включённых звездой на 380 В (фазное напряжение 220 В на каждую секцию). Встречается и двухсекционная версия 2х6 кВт. Точная схема указана на бирке и зависит от производителя, без фото не угадать.

Какое сопротивление должно быть на секции 4 кВт?

12,1 Ом по формуле R = U²/P при фазном 220 В. По ГОСТ 13268-88 допуск мощности +5/−10 % даёт коридор сопротивления 11,5–13,4 Ом на каждую секцию.

Что означает L600 в этой маркировке?

L600 обозначает длину погружной (активной) части секции, 600 мм. Именно этот участок трубки находится в воде или масле и греет среду; хвостовики и фланец в расчёт не входят.

Сколько стоит блок ТЭН 12 кВт D59 L600?

По формуле калькулятора (количество × кВт × 1000 ÷ 2): ориентировочно 6000 ₽ на фланце из обычной стали и около 12000 ₽ на фланце из нержавейки. Точная цена считается по чертежу, числу секций и материалу.

Что прислать, чтобы точно посчитали блок ТЭН 12 кВт?

Фото блока с биркой (маркировка D59 L600), количество секций на фланце, схему подключения, напряжение сети, среду нагрева и материал фланца. Этого достаточно для расчёта без выезда.
