Фланцевый ТЭН DN65 50 кВт 380 В для масла до 260°C: как выбрать и заменить

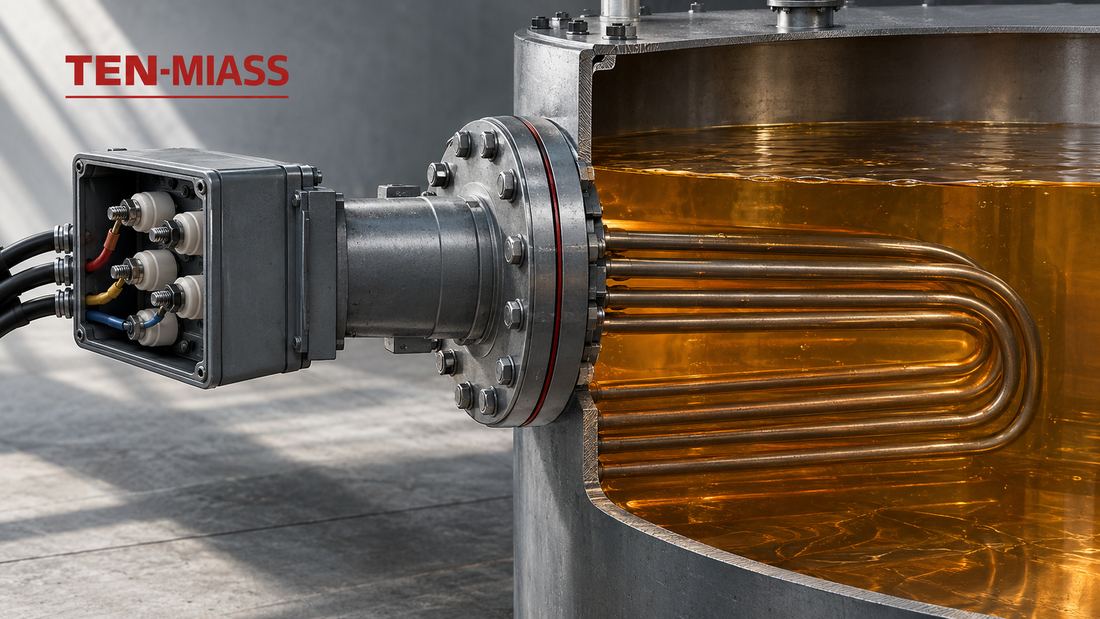

Маслостанция на 260°C — для ТЭНа это в разы тяжелее, чем работа в воде: масло хуже отводит тепло с поверхности трубки. Поставь туда нагреватель с ваттной нагрузкой «как для воды» — получишь локальный перегрев оболочки, нагар и закоксовку масла у трубки уже через пару месяцев. Фланцевый блок DN65 на 50 кВт / 380 В для такой температуры всегда делают с увеличенной площадью трубки и считают под конкретный фланец заказчика — стандартного решения «из каталога» здесь не бывает.
Почему масляному ТЭНу нужна увеличенная площадь трубки
У воды высокая теплопроводность и активная конвекция — пузырьки и перемешивание быстро уносят тепло с поверхности трубки в объём. У масла теплопроводность ниже, а при разгоне с холодного состояния ещё и вязкость высокая — конвекция слабее, тепло с трубки уходит медленнее. Если спроектировать трубку на ту же ваттную нагрузку (Вт на см² поверхности), что и для воды, плёнка масла у стенки трубки прогреется сильнее, чем объём вокруг — начнётся локальный перегрев.
На практике это видно по нагару: масло у поверхности трубки при длительном локальном перегреве выше рабочей температуры начинает коксоваться — на оболочке появляется тёмная плёнка, которая сама ещё сильнее ухудшает теплоотдачу и ускоряет прогар. Поэтому в блоках для масла на 260°C прямо в конструкции закладывают запас по площади: либо трубку делают длиннее и изгибают в несколько ходов внутри фланцевой головки, либо увеличивают число элементов в блоке на ту же суммарную мощность. Снижается нагрузка на каждый сантиметр поверхности — трубка остаётся холоднее масла рядом, а не горячее его.
Таблица: признак → причина → что менять
| Признак | Причина | Что менять |
|---|---|---|
| Тёмный нагар на трубках через несколько месяцев работы | Ваттная нагрузка подобрана как для воды, локальный перегрев оболочки | Заказывать ТЭН с увеличенной поверхностью на ту же мощность |
| Масло быстро темнеет и пахнет горелым | Температура плёнки у трубки превышает допустимую для масла, идёт термоокисление | Снизить ваттную нагрузку, увеличить число элементов во фланце |
| Срабатывает защита по току на одной фазе | Обрыв или межвитковое замыкание одного элемента в блоке | Менять фланцевый блок в сборе — элементы сварены в единый узел |
| Новый ТЭН не входит во фланец после замены | Не совпадает число шпилек или диаметр окружности крепления DN65 | Сверять посадочные размеры фланца по фото или чертежу до заказа |
| Течь масла по фланцу | Прокладка изношена или не рассчитана на 260°C | Менять прокладку на термостойкую под рабочую температуру |
Расчёт мощности для нагрева объёма масла
Для воды используют формулу P = 0,00116 × V × ΔT / t, где V — объём в литрах, ΔT — перепад температуры, t — время нагрева в часах. Для масла коэффициент другой: у минерального термомасла теплоёмкость около 0,45 ккал/(кг·°C) против 1 у воды, а плотность ниже — около 0,87 кг/л. В сумме ρ×c у масла примерно в 2,5 раза меньше, чем у воды, поэтому коэффициент в формуле падает до ориентировочных 0,0005 (с запасом на тепловые потери через стенки бака и неидеальную изоляцию — точный коэффициент зависит от марки масла и конструкции резервуара).
Пример: нужно нагреть 1000 литров минерального термомасла с 20°C до рабочих 260°C (перепад 240°C) за 4 часа.
P = 1000 × 240 × 0,0005 / 4 = 30 кВт — столько нужно без учёта запаса на разгон и потери.
Блок на 50 кВт в этом случае либо нагреет тот же объём быстрее — примерно за 2,4 часа, либо справится с объёмом до 1600-1700 литров за те же 4 часа (при условии аналогичного температурного перепада), с запасом на тепловые потери через стенки и на то, чтобы не работать постоянно на пределе мощности.
Это ориентировочный расчёт для прикидки нужной мощности. Точные теплоёмкость и плотность зависят от марки масла (минеральное, синтетическое, ПАОМ) — для финального подбора лучше указать марку теплоносителя в заявке.
Чек-лист: что прислать для расчёта
- Объём маслостанции или резервуара в литрах
- Рабочая температура и диапазон разгона (например, с 20 до 260°C) и желаемое время выхода на режим
- Тип и марка масла — минеральное, синтетическое, конкретный теплоноситель
- Параметры фланца DN65 — число шпилек и диаметр окружности их расположения, лучше фото со штангенциркулем
- Материал трубки — сталь 10 для обычного масла или нержавейка AISI 321, если среда ближе к агрессивной
- Напряжение и схема подключения — 380 В, три фазы
- Фото или чертёж старого ТЭНа, если меняется сгоревший блок на аналог
Что обычно путают при заказе
Главная ошибка — заказывать масляный ТЭН по тем же параметрам, что и водяной на такую же мощность. Мощность и напряжение совпадают, а площадь трубки — нет: у водяного она рассчитана на хорошую теплоотдачу воды, и при установке в масло на 260°C эта же трубка моментально окажется перегружена по ваттной нагрузке. Итог — локальный перегрев, коксование масла на поверхности, падение ресурса в разы против паспортного.
Вторая по частоте ошибка — заказывать «такой же», глядя только на мощность и фланец DN65, без проверки числа шпилек и диаметра окружности крепления. DN65 — это условный проход, а не единая на все заводы геометрия отверстий под шпильки. Блок приезжает, а в посадочное место не встаёт.
Нужен расчёт фланцевого ТЭН DN65 под вашу маслостанцию?
Пришлите фото фланца, объём бака и рабочую температуру — посчитаем мощность и площадь трубки, изготовим по чертежу. От 1 шт., срок 7-14 дней.
