ТЭНБ 30 кВт нержавеющий 380 В: изготовление на заказ по вашим размерам
ТЭНБ 30 кВт на 380 В: блок из трёх нагревательных петель по 10 кВт, собранных звездой на одном фланце. Сопротивление каждой петли новой 4,84 Ом, коридор по ГОСТ 13268-88 4,61–5,38 Ом. Линейный ток около 45,6 А. Корпус из нержавейки AISI 304 держит воду и пар, для агрессивной химии и пищевого производства по умолчанию берём AISI 321 (08Х18Н10Т). Цена блока в нержавеющем исполнении от 70 200 ₽, изготовление 7-14 рабочих дней по чертежу.
Из чего состоит блок на 30 кВт

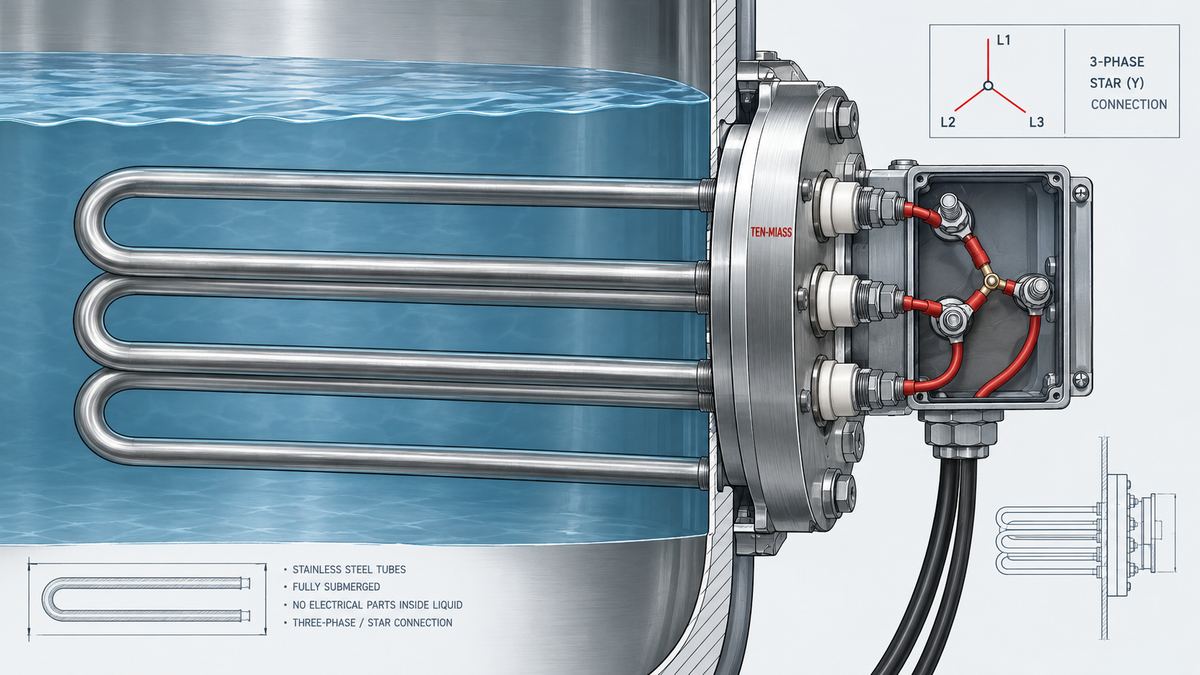

Три U-образные петли, каждая на 10 кВт, завальцованы в общий фланец и выведены в один клеммный короб. Внутри петель находится нихромовая спираль в магнезитовой засыпке, снаружи трубка из нержавеющей стали. При монтаже весь изгиб трубки уходит под уровень среды в баке, а клеммы, шпильки и изоляторы остаются на сухой стороне фланца, где их не касается ни вода, ни пар.
На 380 В такой блок почти всегда собирают звездой: три петли по 10 кВт, общая точка уходит в ноль, начала подключаются на три фазы. Треугольник на 380 В для блока такой мощности не используют, потому что каждая петля получила бы полное линейное напряжение и грелась бы вчетверо сильнее номинала.
Почему считают от фазного напряжения, а не от 380 В
В трёхфазной сети 380/220 В линейное напряжение действует между двумя фазами, фазное между фазой и нулём. При схеме звезда каждая петля блока включена именно между фазой и нулевой точкой. Значит, напряжение на петле не 380, а фазное: 380 ⁄ √3 ≈ 220 В.
Отсюда и формула для одной петли: R = U² / P, где U фазное напряжение (220 В), P мощность одной петли (не всего блока). Частая ошибка: подставить в эту формулу линейные 380 В. Тогда сопротивление получится втрое выше реального, и прозвонка мультиметром введёт в заблуждение.
Пример расчёта: сопротивление и ток петли
Блок 30 кВт, три петли по 10 кВт, схема звезда, фазное напряжение 220 В.
Сопротивление петли: R = 220² ÷ 10 000 = 48 400 ÷ 10 000 = 4,84 Ом
Коридор по ГОСТ 13268-88 (допуск мощности +5 / −10 %): мощность петли от 9 до 10,5 кВт.
Нижняя граница сопротивления (при 10,5 кВт): R = 220² ÷ 10 500 = 48 400 ÷ 10 500 = 4,61 Ом
Верхняя граница (при 9 кВт): R = 220² ÷ 9 000 = 48 400 ÷ 9 000 = 5,38 Ом
Рабочий коридор сопротивления одной петли: 4,61–5,38 Ом.
Линейный ток блока: I = P ÷ (√3 × U) = 30 000 ÷ (1,732 × 380) = 30 000 ÷ 658 ≈ 45,6 А
Писать «±10 % от сопротивления» неверно: ГОСТ нормирует допуск мощности, а не сопротивления, и из-за несимметричного допуска (+5/−10 %) коридор сопротивления тоже несимметричный. Прозванивая петлю мультиметром, сравнивайте показания именно с этим коридором, а не с округлённым «±10 %».
Материал корпуса: когда AISI 304, а когда AISI 321
| Среда нагрева | Материал корпуса | Почему |
|---|---|---|
| Вода, пар, слабощелочные растворы | AISI 304 (08Х18Н10) | Стандартная стойкость к воде и пару, базовая цена |
| Пищевое производство, частая мойка, кислая/щелочная химия, перекись водорода | AISI 321 (08Х18Н10Т) | Титан-стабилизированная сталь, устойчивее к агрессивной среде, берём по умолчанию вместо 304 |
| Хлориды, кислоты, гальванические ванны, морская вода | Титан | 304 и 321 в хлоридах склонны к питтингу, титан держит сильно агрессивную химию |
| Сухой воздух, масло без влаги, неагрессивные технологические среды | Сталь 10 (чёрная) | Нержавейка в таких условиях избыточна по цене без выигрыша в сроке службы |
Латунь и медь в контакте с окислителями не предлагаем: перекись водорода разлагается на меди. Сталь 316L ставим только если технолог настаивает отдельно, по умолчанию у нас AISI 321.
Нержавейка против чёрной стали: когда разница реально важна
Нержавейка не нужна «на всякий случай». В сухом воздухе или чистом масле без воды чёрная сталь служит не хуже и стоит заметно дешевле. Разница становится критичной там, где есть вода, пар или кислотность ниже pH 7: чёрная сталь (Ст10) в такой среде корродирует и даёт течь по сварному шву фланца за полтора-два года, а нержавейка AISI 304 в тех же условиях не ржавеет.
Частые ошибки при заказе блока ТЭНБ 30 кВт нержавеющего
- Заказывают по мощности, не указав среду. У 30 кВт для воды и 30 кВт для масла разные удельные нагрузки на трубку и разные рекомендации по длине петли. Без среды расчёт делается наугад.
- Берут «нержавейку вообще» вместо конкретной марки. AISI 304 не держит ту же химию, что AISI 321. Если среда агрессивная, а в заявке просто «нержавейка», по умолчанию ставим 321, но лучше указать среду явно.
- Не сообщают материал бака. Гальваническая пара с алюминием выявляется на этапе расчёта, а не после монтажа, если материал бака известен сразу.
- Копируют старый сгоревший блок один в один, не разбираясь, почему он сгорел. Если причина в перегреве из-за недостаточного погружения или неподходящего материала, копия повторит ту же поломку.
Подробный разбор расчёта мощности и схемы подключения для блок-ТЭН такого диапазона есть в статье «Блок-ТЭН 30 кВт: расчёт, схема подключения, цена». Там же таблица для других вариантов разбивки на петли. Сравнение марок нержавейки по средам смотрите в статье AISI 304 vs 321 vs 316 для сред.
Что прислать для расчёта
- Среда нагрева и её температура (вода, масло, раствор, pH, наличие хлоридов)
- Напряжение питания и схема подключения (звезда или треугольник)
- Посадочное место: диаметр фланца, резьба или число и диаметр шпилек
- Требуемая мощность, либо объём среды и время нагрева, если мощность не считали сами
- Материал бака (особенно если алюминий)
- Дополнительно: нужен ли термодатчик в гильзе, требования по IP или взрывозащите
Если под рукой старый блок, пришлите фото шильдика и фланца. Для замены вышедшего из строя блока этого обычно достаточно, если не нужно менять материал под другую среду.
Нужен ТЭНБ 30 кВт нержавеющий под вашу задачу?
Сделаем по чертежу или фото старого блока. Материал корпуса подберём под среду, от 1 шт., 7-14 дней.
