ТЭН Ø13×495 мм с резьбой G4/4 на 8 кВт: копия по чертежу или замена с учётом причины поломки
На чертеже четыре числа: диаметр трубки 13 мм, длина 495 мм, резьба штуцера G4/4, мощность 8 кВт. Прямым стержнем такой длины и диаметра 8 кВт физически не отдать в жидкость: ваттная нагрузка выходит на 39,6 Вт/см² при допустимых 3-12 Вт/см² в зависимости от среды. Значит, в изделии либо трубка согнута вдвое (U-форма), либо мощность набрана несколькими трубками на одном штуцере. Чертёж с этими четырьмя цифрами - повод уточнить форму и причину износа старого элемента, а не сразу резать металл.
Что обычно есть на чертеже, а чего на нём нет

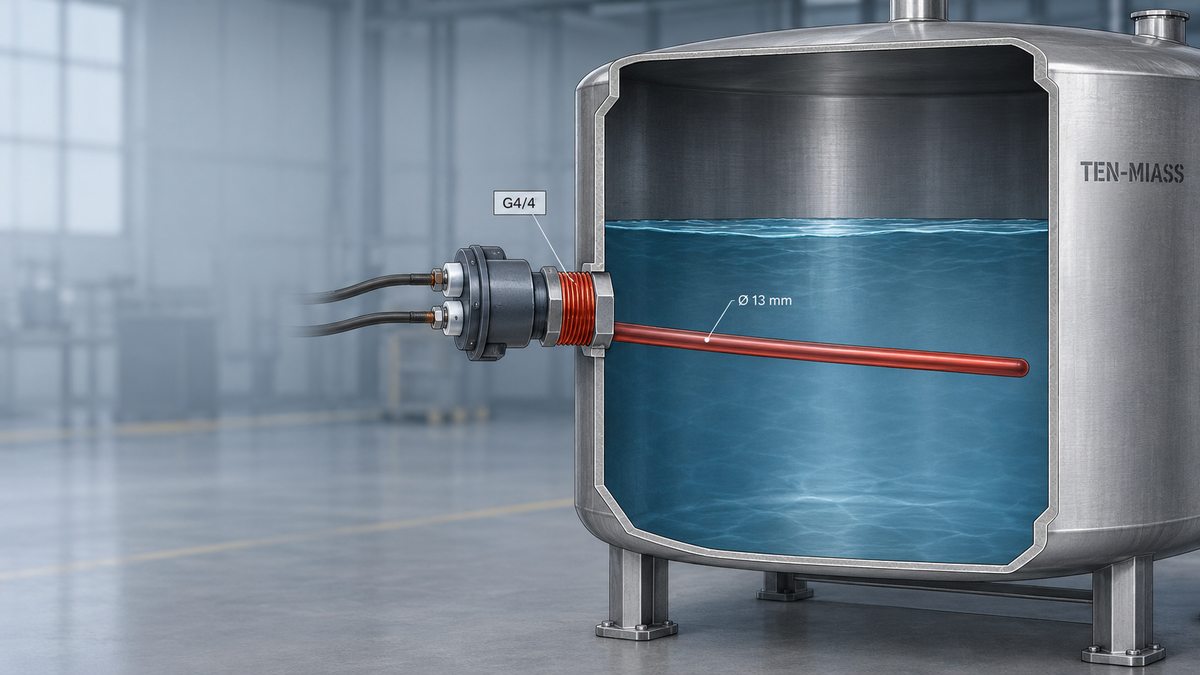

13 мм и 495 мм - это диаметр и длина самой нагревательной трубки. G4/4 на дюймовых чертежах из цеха - нестандартное обозначение резьбы: в метрической системе ISO 228 дробей со знаменателем «4» не бывает, это бытовой способ записать G 1 1/4 через четверти дюйма, где единица перед дробью теряется при быстрой записи на слух. Наружный диаметр такой резьбы - около 41,9 мм, это заметно больше диаметра самой трубки 13 мм - резьба нарезана на отдельной муфте штуцера, трубка внутри остаётся тонкой.
Четыре числа описывают контур детали, но не говорят главного: прямая ли трубка внутри бака или согнута в U-образную форму, одна она или их несколько на общем фланце, куда смотрит вывод провода, какой момент затяжки у резьбы. На типовом чертеже этого может не быть вовсе - значит, перед заказом эти детали уточняются отдельно, иначе цех либо переспрашивает, либо делает по буквальному прочтению размеров.
Почему прямая трубка 13×495 мм не держит 8 кВт
Предел нагрузки на оболочку ТЭНа считается через ваттную нагрузку - сколько ватт снимается с квадратного сантиметра поверхности трубки:
q = P / (π × d × L)q = 8000 / (3,14 × 1,3 × 49,5) = 8000 / 202 ≈ 39,6 Вт/см²
Для стоячей воды в баке без циркуляции допустимо 3-5 Вт/см², для воды с хорошим перемешиванием - 8-12 Вт/см². 39,6 Вт/см² превышает оба предела в разы: такая оболочка прогорает за недели, а не отрабатывает заявленный срок. Отсюда и вывод: в реальном изделии трубка либо согнута вдвое (активная длина в воде удваивается, нагрузка падает примерно до 19,8 Вт/см² - приемлемо для среды с циркуляцией), либо мощность разложена на 2-4 прямых трубки 13×495 мм на одном резьбовом штуцере или фланце. Какой вариант нужен именно вам, решает чертёж места установки или фото старого элемента в разрезе - голых четырёх цифр для этого недостаточно.
Если это замена сгоревшего - проверьте причину, не только размер
Размеры повторяем без вопросов, если условия работы не менялись: тот же бак, тот же режим, обычный износ по сроку службы. Но в трёх случаях из пяти дело не в размерах: подводят условия работы.
| Что видно на старом ТЭНе | Вероятная причина | Что изменить в заказе |
|---|---|---|
| Белый налёт, трубка вздулась у спирали | Накипь, локальный перегрев из-за жёсткой воды | Увеличить площадь нагрева (длиннее трубка на тот же кВт) или снизить удельную нагрузку |
| Пережог ближе к одному концу | Неполное погружение, часть трубки грелась в воздухе | Уточнить реальный уровень жидкости, сдвинуть рабочую зону по чертежу |
| Обрыв спирали без видимых следов налёта | Частые сухие пуски или просадка напряжения | Поставить защиту по уровню, проверить реальное напряжение в сети |
| Трещина у резьбы штуцера | Перетяжка при монтаже или вибрация оборудования | Указать момент затяжки, при вибрации - усиленная заделка |
| Элемент работает, но процесс не укладывается в график | Мощности 8 кВт не хватает на увеличившийся объём бака | Пересчитать мощность по факту объёма и времени нагрева (пример ниже) |
Если видимых следов аварии нет и просто закончился срок службы, можно заказывать точную копию. Если есть хоть один из пунктов таблицы, сначала разбираемся в причине, потом в размерах.
Хватает ли 8 кВт на практике - проверка расчётом
Мощность под задачу нагрева жидкости считается по той же формуле, что и в любом расчёте теплового баланса:
P = 0,00116 × V × ΔT / tгде P - мощность, кВт; V - объём, литры; ΔT - разница температур, °C; t - время нагрева, часы.
Пример: ёмкость на 180 литров, нужно поднять температуру с 20 °C до 70 °C (ΔT = 50 °C) за 1,2 часа.
Заказчик округляет такой расчёт до «ровных» 8 кВт - отсюда и цифра на чертеже. Но по ГОСТ 13268-88 нижняя граница допуска мощности −10 % от номинала: элемент с биркой «8 кВт» на деле может греть всего 7,2 кВт, а нужно 8,7. Разница уходит во время нагрева - процесс просто не укладывается в отведённый час с небольшим. Если время нагрева жёстко задано технологией, в заказе стоит сразу просить верхнюю границу допуска, а не номинал тютелька в тютельку.
Сопротивление и допуск по ГОСТ 13268-88
ГОСТ нормирует допуск по мощности: +5 % / −10 % от номинала. Через R = U²/P коридор сопротивления получается несимметричным:
| Напряжение | Расчёт R | Номинал, Ом | Коридор ГОСТ, Ом |
|---|---|---|---|
| 220 В | 220² ÷ 8000 | 6,05 | 5,76-6,72 |
| 380 В (напрямую, без схемы) | 380² ÷ 8000 | 18,05 | 17,19-20,06 |
На 220 В ток у такого элемента - около 36,4 А (I = P/U = 8000/220), это уже требует автомата не менее 40 А и кабеля сечением от 6 мм². Если щиток под оборудование рассчитан на меньший ток, элемент на 8 кВт разумнее исполнять на 380 В - там при трёхфазном подключении ток на фазу падает в несколько раз.
Материал оболочки
Коротко: вода и пар - нержавейка AISI 304 (08Х18Н10); агрессивная химия (хлориды, перекись) - AISI 321 (08Х18Н10Т); воздух и масло - можно чёрную сталь. Полный разбор с обоснованием по каждой среде - в статье марки стали для ТЭН. Для резьбового штуцера G4/4 в воде чёрную сталь на самой резьбе лучше не ставить - прикипает, на следующей замене штуцер придётся срезать.
Сколько стоит ТЭН 8 кВт с резьбой G4/4
Резьбовое и фланцевое исполнение считается в калькуляторе ten-miass как блок-ТЭН (мощность × тип разъёма), а не как простая трубка. На уровне «норма»:
| Исполнение | Цена, норма, 1 шт | Когда уместно |
|---|---|---|
| Штуцер из чёрной стали | ≈ 9 360 ₽ | Воздух, масло, нейтральные жидкости без коррозии |
| Штуцер из нержавейки | ≈ 18 720 ₽ | Вода, пар, пищевые и агрессивные среды |
При заказе от 10 шт - скидка от 5 %, от 20 шт - от 9 %, от 50 шт - 15 %. Это ориентир по калькулятору; точная цена считается по вашему чертежу или фото образца в день обращения, с учётом формы выводов, длины провода и дополнительных требований.
Что прислать, чтобы не считать дважды
- Чертёж или фото с диаметром, длиной трубки и резьбой - резьбу штуцера замерить штангенциркулем по наружному диаметру, не по диаметру трубки
- Форму элемента, если видно на старом образце: прямая трубка, U-образная или блок из нескольких
- Объём ёмкости и желаемое время нагрева - без этого мощность на чертеже нельзя проверить, только переписать
- Рабочую среду и напряжение питания (220 или 380 В, одна фаза или три)
- Причину, по которой вышел из строя прежний элемент, если он сохранился - накипь, неполное погружение, сухой пуск, пробой изоляции
- Требуемый материал оболочки или хотя бы характер среды (чистая вода, с примесями, агрессивная химия)
Нужен ТЭН Ø13×495 мм, G4/4, 8 кВт - точная копия или пересчитанная замена?
Пришлите фото или чертёж, укажем мощность, материал и срок. От 1 шт., отгрузка по РФ и Казахстану.
