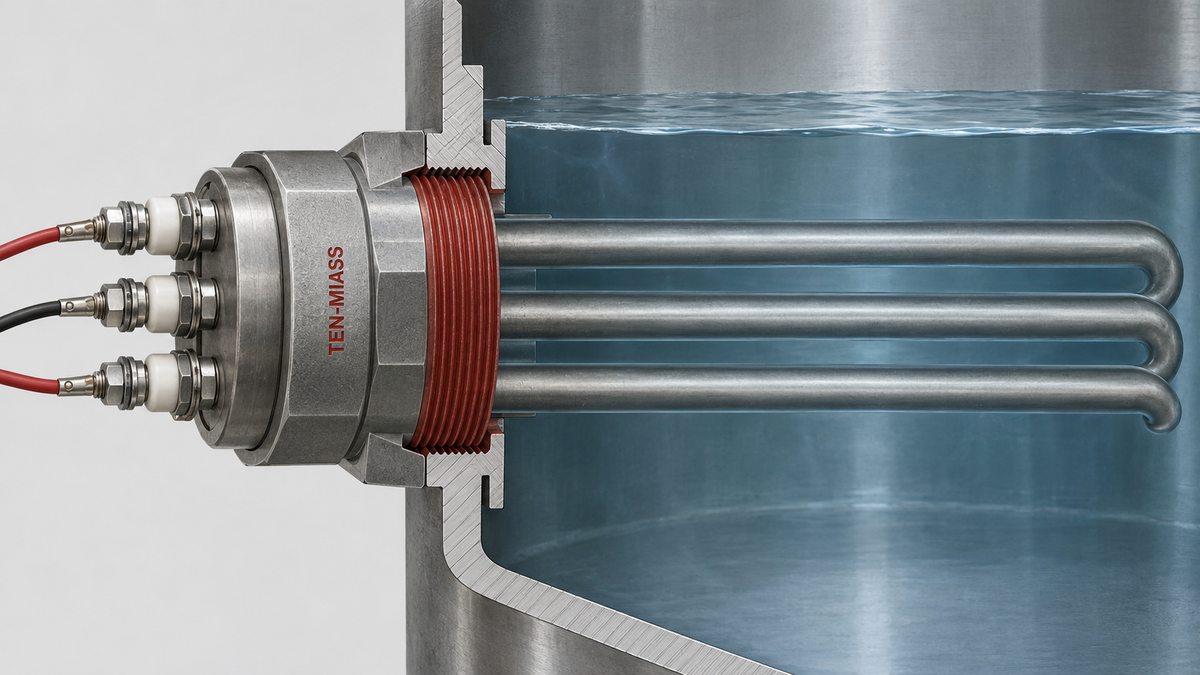

Аналог тэновой группы с резьбой G1-1/4 и длиной 380 мм: как подобрать без ошибки
Короткий ответ. У G1-1/4 штуцер наружным диаметром 41,9 мм, его путают с более узким G3/4 (26,4 мм) и G1 (33,2 мм), если мерили трубку ТЭНа вместо резьбы. Длина 380 мм касается трубки, контакты добавляют ещё 30-50 мм. Для аналога нужны четыре цифры: мощность группы, число трубок, диаметр резьбы штуцера и материал под среду (для воды нержавейка 304, для масла и сухого нагрева сталь Ст20 или 321). Без них блок либо не вкрутится, либо сгорит через месяц.
Снял мастер старый блок с маслонагревателя, померил резьбу штангенциркулем: 41,9 мм снаружи, значит G1-1/4. Заказал новую группу «по размеру трубки», а трубка-то 9 мм в диаметре, это вообще не про резьбу. Привезли штуцер на G3/4 (26,4 мм), в посадочное гнездо он не прошёл ни на миллиметр. Пришлось ждать вторую партию ещё неделю. Этот случай на ten-miass.ru повторяется из месяца в месяц: резьбу штуцера и диаметр нагревательной трубки путают почти в каждой третьей заявке на тэновую группу.
Почему G1-1/4 путают с другой резьбой
Трубная резьба G (бывший Gas, цилиндрическая) считается не в миллиметрах номинала, а в дюймах условного проходного диаметра, и наружный размер резьбы при этом заметно больше, чем кажется по названию. G1-1/4 это 41,91 мм по внешнему диаметру витков, шаг 2,309 мм (11 ниток на дюйм). Рядом стоят похожие по звучанию:
- G1/2: 20,96 мм (вдвое меньше G1-1/4)
- G3/4: 26,44 мм
- G1: 33,25 мм
- G1-1/4: 41,91 мм (наш случай)
- G1-1/2: 47,80 мм
Если заказчик присылает фото старого ТЭНа и говорит «резьба около дюйма с четвертью», не обязательно, что это и есть G1-1/4: люди часто оценивают диаметр трубки или визуальный размер штуцера на глаз. Точный способ один: приложить штангенциркуль к наружной кромке резьбы, не к трубке ТЭНа внутри штуцера.
Таблица: что путают при заказе и как проверить
| Признак | Причина | Что менять |
|---|---|---|
| Новый блок не вкручивается в гнездо | Замерили диаметр трубки ТЭНа (8-10 мм), а не резьбу штуцера | Штангенциркулем: только наружный диаметр резьбового конца, 41,9 мм для G1-1/4 |
| Штуцер встал, но подтекает | Резьба верная, но нет прокладки или уплотнения | Паронитовая прокладка под фланец штуцера либо лён с герметиком на резьбу |
| Бак не выходит на температуру | Суммарная мощность группы ниже оригинала | Пересчитать по формуле ниже и сложить мощность по числу трубок |
| ТЭН прогорает через 3-5 недель в масле | Поставили нержавейку AISI 304 вместо стали под масляную среду | Сталь Ст20 или AISI 321 для масла и сухого нагрева, 304 только для воды |
| Группа не влезает в посадочный карман | Спутали длину трубки 380 мм с полной длиной блока | Мерить трубку от торца штуцера отдельно от контактной части (+30-50 мм) |
Как посчитать нужную мощность группы
Формула простая: P = 0,00116 × V × ΔT / t. V: объём жидкости в литрах. ΔT: разница температур в градусах. t: время нагрева в часах. P: мощность в кВт.
P = 0,00116 × 150 × 70 / 2 = 12,18 / 2 = 6,09 кВт
С учётом тепловых потерь через стенки бака (обычно 10-15%) закладываем запас: 6,09 × 1,15 ≈ 7 кВт. Под резьбу G1-1/4 это укладывается в группу из 3 трубок по 3 кВт (9 кВт суммарно, с запасом) или 2 трубок по 3,5-4 кВт. Выбор зависит от того, сколько трубок физически проходит через один штуцер без перегрева соседних.
Если считать мощность «на глаз» по аналогии со старым блоком без проверки объёма бака, ошибка в 20-30% почти гарантирована, особенно если бак успели доработать (добавили рубашку, изменили уровень).
Материал трубки под среду
Резьба штуцера одна и та же, а материал трубки внутри бака зависит от того, что греем:
- Вода, водные растворы: нержавейка AISI 304
- Масло, сухой нагрев воздуха: сталь Ст20 (дешевле, устойчива к накипи при высоких температурах) или AISI 321 (титан-стабилированная, если среда агрессивнее)
- Пищевые и агрессивные жидкости: цельнотянутая 12Х18Н10Т или AISI 316L под конкретную химию
Штуцер под резьбу G1-1/4 делают из той же нержавейки или из углеродистой стали. Зависит от того, контактирует ли сам штуцер со средой или только с воздухом снаружи бака.
- Фото штуцера с резьбой, снятое крупно, желательно со штангенциркулем в кадре
- Сколько трубок ТЭНа в группе (1, 2, 3, 6 и т.д.)
- Длина трубки: 380 мм в вашем случае, уточнить от торца штуцера или полную
- Мощность каждой трубки или суммарная мощность старого блока
- Среда: вода, масло, воздух, пищевой продукт. Материал подбираем под неё
Готовые примеры под резьбу G1-1/4
На ten-miass.ru есть живые карточки изготовленных ТЭНов и групп под эту резьбу: ТЭН 220/380 В, 9 кВт, резьба G1-1/4, похожая конфигурация по мощности из примера выше, и блок-ТЭН 15 кВт на резьбе G2 для сравнения того, как меняется штуцер при росте мощности группы. Таблица перевода дюймовой резьбы в миллиметры: здесь.
