ТЭН диаметр 13 мм, длина 495 мм, резьба G4/4, 10 кВт: как читать заявку и не ошибиться с заказом

Резьбы G4/4 не существует, ближе всего G1 1/4, наружный диаметр 41,9 мм. А прямая трубка 13×495 мм на 10 кВт в воде физически не вытягивает мощность: ваттная нагрузка выходит на 49,5 Вт/см² при допустимых 8-12 для проточной воды, перегруз в 4-6 раз. Дальше разберём, как читать такую заявку и какую резьбу с формой заказывать на самом деле.

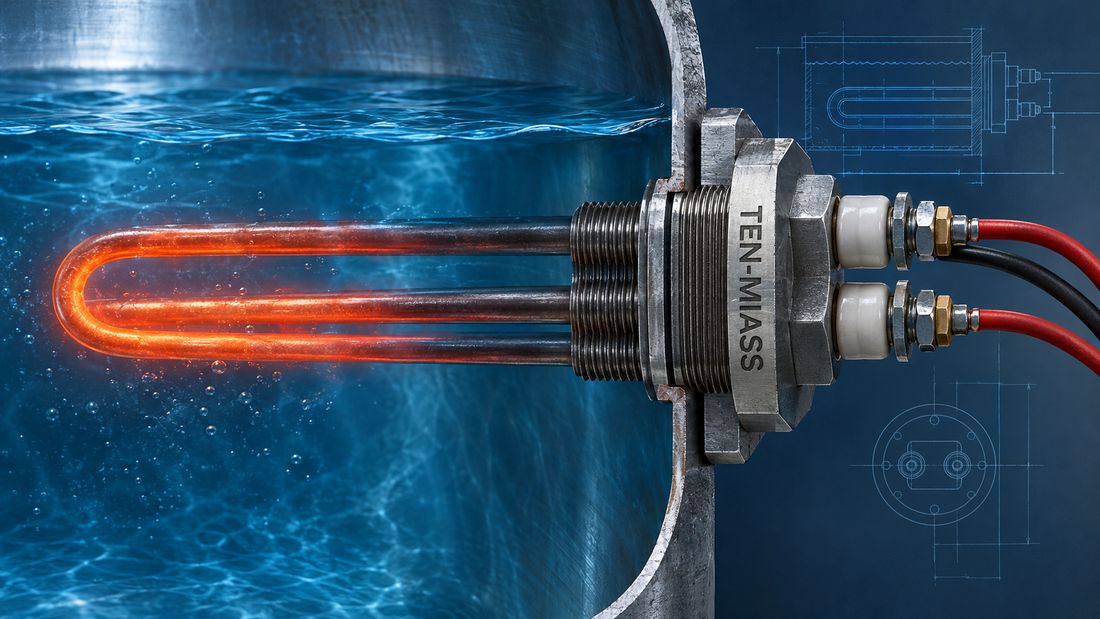

Разрез штуцера: трубка полностью под водой, контактная группа на сухой стороне стенки

Откуда берётся заявка «диаметр 13, длина 495, резьба G4/4, 10 кВт»

Такая запись приходит обычно так: механик сфотографировал сгоревший ТЭН, замерил рулеткой длину и диаметр трубки, а резьбу штуцера записал на слух или по старой накладной. В реальной трубной резьбе Whitworth (обозначение G, ГОСТ 6357-81 / ISO 228) размера «4/4» нет в принципе: дроби идут 1/8, 1/4, 3/8, 1/2, 3/4, 1, 1 1/4, 1 1/2, 2 и так далее. «4/4» чаще всего получается из «1 1/4», когда единица теряется при быстром наборе или пересказе голосом.

Таблица резьб G: сверьте по факту замера

Резьба измеряется штангенциркулем по наружному диаметру самой резьбы штуцера, не по диаметру трубки внутри и не по внутреннему диаметру накидной гайки.

Второй вариант прочтения: «G4"» (дюймовая резьба на крупном фланце, наружный диаметр порядка 113 мм). Для одиночного штуцера под трубку 13 мм это избыточно, такой размер встречается на фланцах с десятком выводов, а не под 1-2 трубки на 10 кВт. Вероятнее G1 1/4, но решает только фактический замер.

Почему 10 кВт на трубке 13×495 мм не делают прямым стержнем

Перегреется оболочка или нет, определяет ваттная нагрузка (ГОСТ 13268-88 и заводская практика): q = P / (π·d·L), сколько ватт снимается с 1 см² поверхности трубки.

q = 10000 / (π × 1,3 × 49,5) = 10000 / 202 = 49,5 Вт/см²

Для проточной воды с хорошей циркуляцией допустимо 8-12 Вт/см² (пик до 15 при интенсивном обдуве потоком). 49,5 Вт/см² дают перегруз в 4-6 раз. Такая оболочка выгорит за недели вместо заявленного срока службы. Для стоячей воды в баке допуск ещё строже, 3-5 Вт/см², там перегруз подходит к десятикратному.

На практике 10 кВт при монтажной длине 495 мм закрывают одним из двух способов:

• U-образная форма. Трубка согнута вдвое, оба конца выходят через один штуцер: активная омываемая длина увеличивается почти вдвое при той же монтажной длине 495 мм.
• Блок из нескольких элементов. Несколько прямых трубок 13×495 мм на общем фланце, каждая несёт часть мощности, суммарная площадь теплоотдачи растёт пропорционально числу трубок.

Оба варианта реальны и встречаются в производстве регулярно. Какой вариант нужен, решает чертёж или фото места установки: голой записи в заявке для этого недостаточно.

Как читать заявку: таблица «признак → причина → что сверить»

Пример расчёта: откуда вообще взялись 10 кВт

Мощность под конкретную задачу считается по формуле нагрева объёма жидкости за заданное время:

P = 0,00116 × V × ΔT / t

Подставим реальные числа: бак 300 литров, вода с 15 °C нужно поднять до 60 °C за 1,5 часа:

P = 0,00116 × 300 × (60 − 15) / 1,5 = 0,00116 × 300 × 45 / 1,5 = 10,4 кВт

Отсюда и получаются круглые 10 кВт в заявке. Становится видно, что при таком объёме и такой скорости нагрева без многоходовой формы или блока элементов не обойтись: один прямой стержень 13×495 мм попросту не держит такую плотность мощности.

Что прислать, чтобы расчёт был точным с первого раза

• Фото резьбы штуцера со штангенциркулем, замер строго по наружному диаметру резьбы, а не по номиналу трубки
• Фото маркировки на старом ТЭНе, если шильдик сохранился
• Чертёж или фото места установки: расстояние между штуцерами, глубина бака
• Напряжение питания и число фаз, однофазное или трёхфазное подключение
• Среда и её объём, вода стоячая или с циркуляцией, есть ли давление
• Старый ТЭН цел или сгорел, если есть, фото разреза с видимой спиралью помогает понять конструкцию

Какой материал оболочки нужен

Для воды и пара по умолчанию берём нержавейку AISI 304 (08Х18Н10). Для агрессивной среды (щёлочи, кислоты, перекись) берём AISI 321 (08Х18Н10Т), титан-стабилизированную сталь, устойчивее к межкристаллитной коррозии. Углеродистую сталь в воде не ставим, она идёт только в сухие среды и масло. Подробнее о подборе резьбы в принципе в статье какая резьба у ТЭН, М14, М18 или дюймовая G.

Цена и сроки

Водяные нержавеющие ТЭН по калькулятору ten-miass.ru считаются от развёрнутой длины трубки: диапазон 2200-14660 ₽ по уровню «норма» при закупке от 10 шт. Для многоходового или блочного элемента на 10 кВт точную цену называем после расчёта по чертежу или фото, форма напрямую влияет на развёртку трубки и расход материала. Срок изготовления по чертежу 7-14 рабочих дней, отгрузка СДЭК или ПЭК по России и в Казахстан.

Похожий случай с резьбой G1 1/4 на другой мощности разбирали в статье ТЭН на давление 6 бар с резьбой G1¼. Если диаметр 13 мм нужен не для воды, а для воздуха, смотрите статью воздушный ТЭН диаметр 13, 1,6 кВт, там другая логика подбора мощности.
