Как описать круглый ТЭН 400 мм для заказа: какие проекции и размеры нужны

Звонят примерно раз в неделю с одной и той же ситуацией: «у нас кольцевой ТЭН, диаметр где-то 400 мм, как его заказать?». Дальше выясняется, что человек замерил только наружный диаметр и не знает, что ещё нужно. Остановились. Это нормально. Круглый (спиральный, кольцевой) нагреватель описывается чуть сложнее, чем прямой патронный: у него несколько геометрических характеристик, которые все нужны одновременно.

Ниже разбираем, какие именно размеры снять, как сделать замер самому без специального инструмента, и что сфотографировать, чтобы не было вопросов.

Какие параметры определяют кольцевой ТЭН

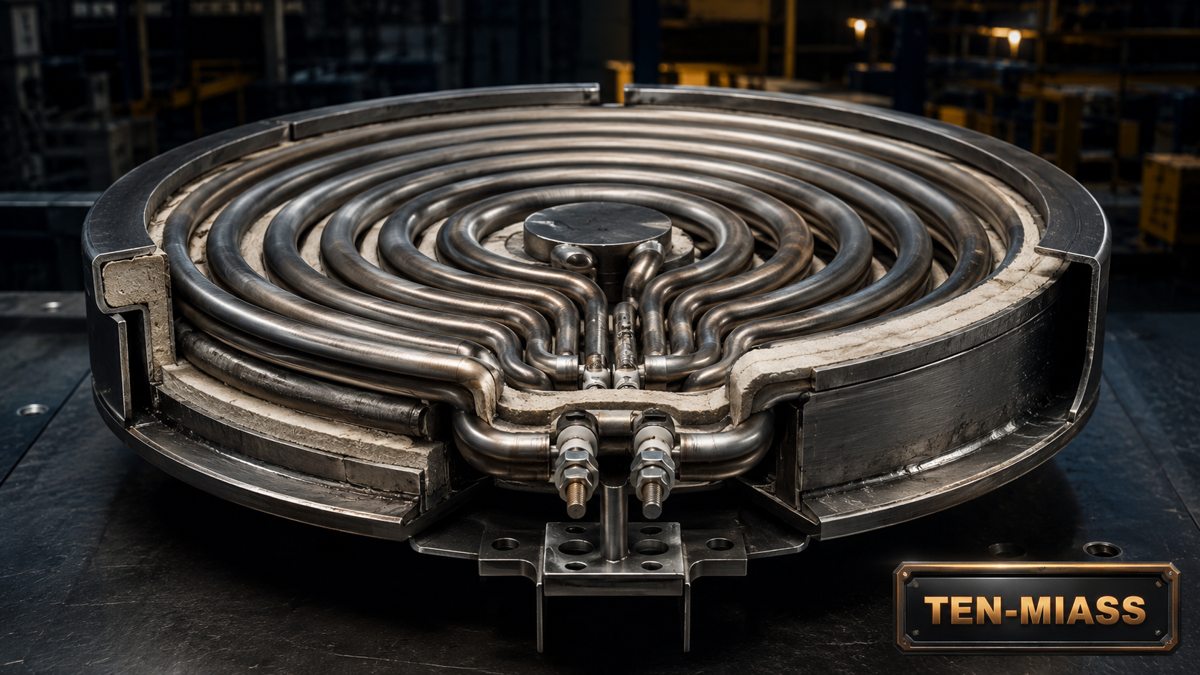

Кольцевой ТЭН, по сути, это та же трубка нагревателя, согнутая в спираль. Отсюда и набор характеристик: геометрия самой трубки плюс геометрия витков.

Геометрия витков

• Наружный диаметр витка (D нар) — расстояние по внешнему краю спирали. В вашем случае около 400 мм. Это то, что чаще всего меряют первым.
• Внутренний диаметр витка (D вн) — расстояние по внутреннему краю спирали. Не то же самое, что наружный минус два диаметра трубки: при навивке трубка деформируется и геометрия чуть другая. Меряйте отдельно.
• Количество витков (n) — целые обороты плюс частичный, если есть. Например, 2,5 витка.
• Шаг витков (h) — расстояние от одного витка до следующего (центр до центра). Влияет на суммарную высоту нагревателя и на плотность намотки.
• Высота спирали (H) — общая высота нагревателя вдоль оси. Можно вычислить из шага и количества витков, но удобнее замерить напрямую.

Геометрия трубки

• Диаметр трубки (d) — сечение самой металлической трубки. Типичные значения: 8, 10, 12, 14, 16 мм. Меряется штангенциркулем по прямому участку рядом с выводом.
• Длина контактных выводов — на сколько миллиметров выход торчит за пределы витка. Обычно 80-150 мм, но бывает и больше.
• Тип контактов — голый конец трубки, резьбовой штуцер, зажимная клемма, колодка. Фото решает вопрос быстрее слов.

Электрические характеристики

• Мощность (кВт) — если есть шильдик или маркировка, считайте удачей. Если нет, мощность рассчитывается исходя из активной длины трубки, которую мы определим по геометрии.
• Напряжение (В) — 220 или 380 В, однофазный или трёхфазный.

Материал оболочки

Выбирается по среде нагрева. Три основных варианта, которые мы используем в большинстве заказов:

• Сталь 10 (углеродистая) — воздух, масло, сухие среды
• AISI 304 / 08Х18Н10 — вода, пар, нейтральные жидкости
• 12Х18Н10Т (цельнотянутая) — пищевые производства и агрессивные среды

Для химически агрессивных сред (кислоты, хлориды, гальваника, морская вода) применяется титан. Если не знаете точно, что за среда, скажите что греет нагреватель, а материал подберём сами.

Таблица: что передать при заказе

Как сделать замер самому

Нужен штангенциркуль и обычная линейка. Из специального инструмента ничего не требуется.

Шаг 1. Положите ТЭН горизонтально на стол. Измерьте наружный диаметр в двух перпендикулярных направлениях: нагреватели после снятия с оборудования часто слегка деформированы. Запишите оба значения, мы усредним.

Шаг 2. Измерьте внутренний диаметр тем же способом. Это расстояние между внутренними стенками спирали напрямую, через пустое пространство в центре.

Шаг 3. Штангенциркулем по прямому участку трубки у вывода замерьте диаметр трубки. Именно на прямом участке, не на загибе.

Шаг 4. Посчитайте витки. Если трудно, сделайте фото сверху и мы посчитаем сами.

Шаг 5. Измерьте шаг: приложите линейку к боковой стороне нагревателя и отметьте расстояние от центра одной трубки до центра следующей.

Что фотографировать

Три снимка закрывают 90% вопросов:

1. Вид сверху (торец) — виден диаметр спирали, количество витков, расположение выводов
2. Вид сбоку — виден профиль намотки, высота, шаг витков
3. Крупно на выводы — видно, как оканчивается трубка, есть ли клемма, резьба, гайка

Если на нагревателе есть шильдик или маркировка, сфотографируйте и его. Даже частично читаемая маркировка экономит время на согласование.

Что будет, если передать не все данные

Мы уточним по телефону или WhatsApp. Но если вам нужно быстро, лучше сразу передать полный набор: это сокращает расчёт с нескольких часов до 15 минут.

Чаще всего не хватает внутреннего диаметра и шага витков. Реже пропускают длину выводов и тип контакта. Именно эти четыре параметра делают из «примерно похожего ТЭН 400 мм» точную копию вашего.

Если сомневаетесь в каком-то параметре, не угадывайте. Пришлите то, что есть, вместе с фото, а мы уточним остальное. Вопрос о том, что именно написать в поле «шаг намотки», не повод откладывать заявку.
