Какая резьба у ТЭН — М14, М18 или дюймовая G, чем отличаются
У штуцера ТЭН встречается два семейства резьбы: метрическая (М14, М16, М18, М20) и трубная дюймовая (G1/2, G3/4, G1, G1 1/4). Они не свинчиваются между собой даже при близком диаметре, потому что угол профиля разный: 60° у метрики против 55° у трубной. Дальше — таблица размеров, где какая применяется и как не заказать не ту.

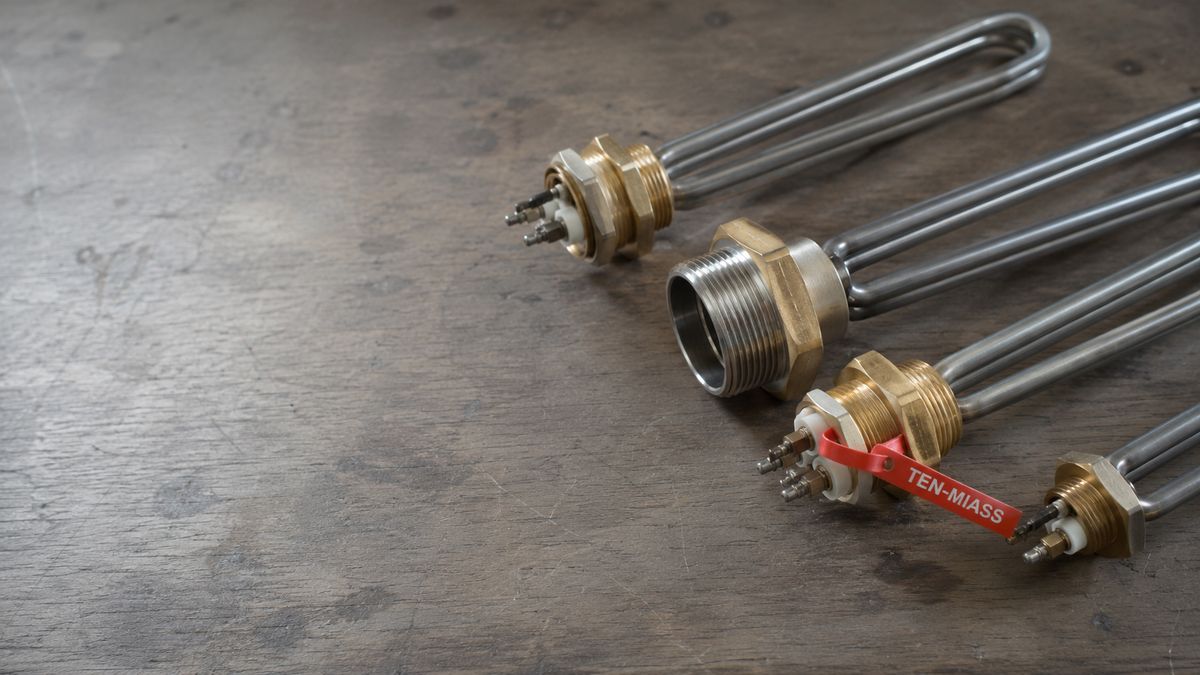

Два семейства резьбы: метрика и трубная дюймовая
Резьба на штуцере ТЭН отвечает за одно — герметичную посадку нагревателя в бобышку бака, котла или фланец. Ошибка в типе резьбы означает, что ТЭН физически не вкрутится или потечёт. Все резьбы, которые реально встречаются на нагревателях, делятся на две группы.
Метрическая (М). Обозначается наружным диаметром в миллиметрах: М14, М16, М18, М20. Профиль треугольный, угол между сторонами 60°. Цифра в маркировке равна фактическому наружному диаметру — М14 действительно 14 мм по вершинам витков.
Трубная цилиндрическая (G). По ГОСТ 6357-81, аналог британского BSP. Обозначается условным проходом трубы в дюймах: G1/2, G3/4, G1, G1 1/4. Профиль тоже треугольный, но угол 55°, вершины скруглены. Главная ловушка: цифра — это НЕ наружный диаметр. У G1/2 наружный диаметр около 20,9 мм, а не 12,7 мм.
Главная таблица: тип, диаметр, шаг, под ключ, применение
| Резьба | Наружный ⌀, мм | Шаг, мм | Под ключ, мм | Где применяется |
|---|---|---|---|---|
| М14×1,5 | 14,0 | 1,5 | 17–19 | Датчики, заглушки, малые патронные ТЭН |
| М16×1,5 | 16,0 | 1,5 | 19–22 | Резьбовые ТЭН малой мощности, термопары |
| М18×1,5 | 18,0 | 1,5 | 22–24 | Резьбовые ТЭН, ввёртные нагреватели |
| М20×1,5 | 20,0 | 1,5 | 24–27 | Ввёртные ТЭН средней мощности |
| G1/2 | ≈20,9 | 1,814 | 27 | Малые баки, самовары, дистилляторы |
| G3/4 | ≈26,4 | 1,814 | 32 | Баки, отопительные регистры |
| G1 | ≈33,2 | 2,309 | 41 | Котлы, накопительные баки |
| G1 1/4 | ≈41,9 | 2,309 | 50 | Бойлеры, водонагреватели, ёмкости |
| G1 1/2 | ≈47,8 | 2,309 | 55 | Промышленные баки, теплообменники |
| G2 | ≈59,6 | 2,309 | 70 | Большие ёмкости, блок-ТЭН |
Шаг у трубной резьбы задаётся не в миллиметрах, а в числе ниток на дюйм: 14 ниток у G1/2 и G3/4 (это 1,814 мм), 11 ниток у G1 и крупнее (2,309 мм). Метрика проще: у всех перечисленных ходовых размеров шаг 1,5 мм.
Метрическая М14, М16, М18, М20 — где встречается
Метрическая резьба на ТЭН — это про малые размеры и ввёртные конструкции. Чаще всего под метрику делают:
- Ввёртные (резьбовые) ТЭН, которые вкручиваются в бобышку одной резьбой без фланца. Диаметр штуцера маленький — М18, М20.
- Патронные нагреватели, у которых резьбовой хвостовик служит и креплением, и токовыводом.
- Заглушки, датчики температуры, гильзы термопар в одном узле с ТЭН — там М14 и М16 частые гости.
Плюс метрики — предсказуемость. Указал М18×1,5 — токарь и монтажник поняли одинаково, диаметр сразу ясен. Подробнее про подключение ввёртного нагревателя мы разбирали в статье про резьбу ТЭН G1/2 и её подключение.
Трубная дюймовая G1/2, G3/4, G1 — где встречается
Трубная резьба доминирует там, где ТЭН вкручивается в бак, котёл или бобышку водяного контура. Причина простая: сама сантехническая и котельная арматура (муфты, бобышки, тройники) сделана под трубную резьбу, и нагреватель под неё подгоняют, чтобы всё стыковалось без переходников.
- G1/2 и G3/4 — малые баки, самовары, аппараты для перегонки, регистры отопления.
- G1 — котлы, накопительные ёмкости среднего объёма.
- G1 1/4 — самый ходовой размер для бытовых водонагревателей и бойлеров. Под него делают и резьбовые, и фланцевые нагреватели.
- G1 1/2 и G2 — промышленные баки, теплообменники, блочные нагреватели на большую мощность.
Когда резьбы уже мало для крупного диаметра и большого числа стержней, ТЭН делают на фланце по чертежу — там герметичность держит прокладка и болты, а не витки.
Как отличить метрику от трубной за минуту
Два признака, которые сразу выдают тип резьбы:
- Совпадает ли цифра с диаметром. Замерьте штангенциркулем наружный диаметр по вершинам витков. Если это ровное число вроде 14, 18, 20 мм — метрика. Если диаметр «некруглый», около 20,9 или 33,2 мм — трубная.
- Профиль и шаг. Метрика — угол 60°, острые вершины. Трубная — угол 55°, вершины скруглены, витки визуально более плоские. Резьбомером шаг метрики читается в мм (1,5), трубной — в нитках на дюйм (14 или 11).
На практике быстрее всего сфотографировать штуцер рядом с линейкой и прислать нам — резьбу определим по фото. Если под рукой есть ответная гайка или муфта, из которой ТЭН выкрутили, назовите её маркировку: это и есть нужная резьба.
Что прислать, чтобы резьбу подобрали точно
Чтобы не гадать, для заявки достаточно любого из вариантов:
- Маркировку старого ТЭН или ответной гайки (например «G1 1/4» или «М20×1,5»).
- Фото штуцера с линейкой или штангенциркулем рядом.
- Чертёж или эскиз посадочного узла с размерами.
- Замер: наружный диаметр резьбы и шаг (или число витков на 10 мм).
Дальше мы сверяем это с бобышкой и рабочей средой и предлагаем либо резьбовое исполнение, либо фланец, если резьба под нужный диаметр и число стержней уже не подходит.
Резьба и герметичность: чем уплотнять
Тип резьбы влияет и на способ уплотнения. Цилиндрическая трубная G сама по себе герметичность не держит — стык уплотняют по торцу: паронитовой или медной прокладкой, реже фум-лентой с подмоткой, если это допускает бобышка. Метрическая ввёртная резьба на ТЭН чаще идёт с уплотнением под головку штуцера (шайба, кольцо). Поэтому при заказе важно не только назвать резьбу, но и сказать, как узел уплотняется в вашем оборудовании — под прокладку, под конус или под резьбовую подмотку.
