Воздушный ТЭН диаметром 13 мм на 1,6 кВт: как выбрать и чем заменить

При 1,6 кВт и диаметре 13 мм безопасная длина нагревательной части начинается с 1306 мм: короче, и ваттная нагрузка выходит за предел ГОСТ 13268-88 для спокойного воздуха (3 Вт/см²). С запасом по ресурсу берут от 1500 мм. Диаметр 16 мм при той же мощности укладывается в норму уже при 1061 мм, но из-за расхода металла стоит почти вдвое дороже. Дальше: расчёт, таблица сравнения и что проверить при замене сгоревшего элемента.

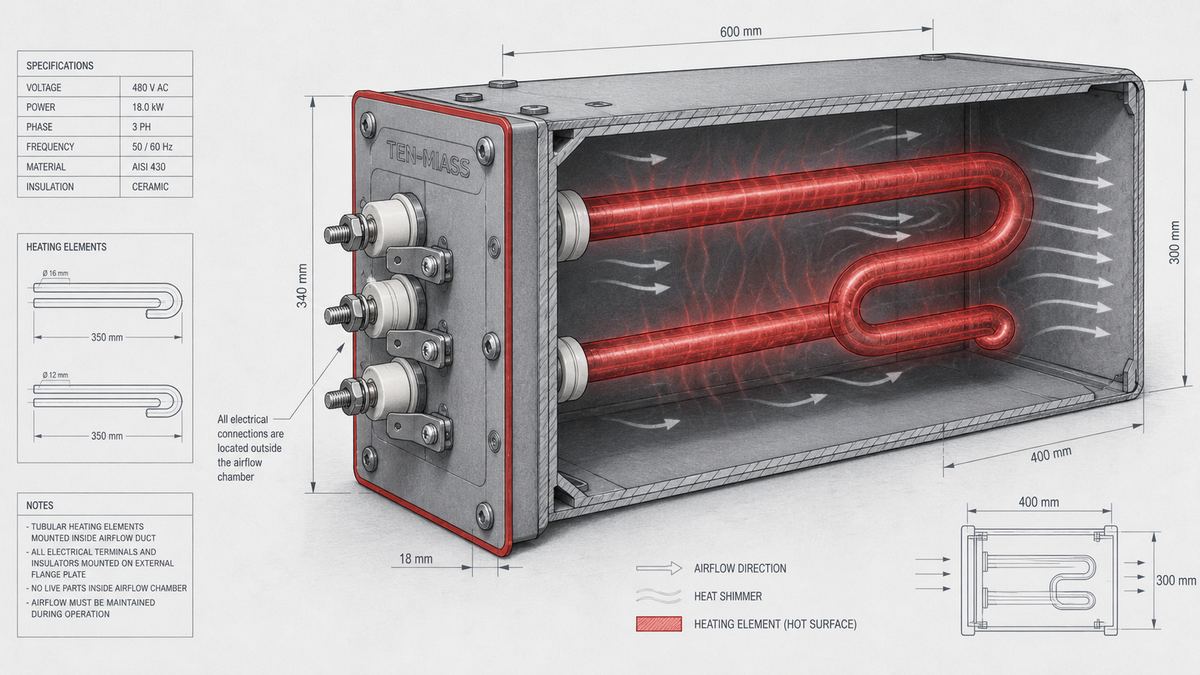

Нагревательная часть целиком внутри воздушного канала, контакты и клеммы на сухой стороне фланца.

Где применяют воздушный ТЭН на 1,6 кВт

1,6 кВт это средняя по мощности ступень. Такой элемент редко работает один: его собирают в блоки по 2-4 штуки для нужного суммарного нагрева. Диаметр 13 и 16 мм встречается в:

• калориферах приточной вентиляции небольших и средних помещений
• сушильных камерах для одежды, обуви, пиломатериала малого объёма
• тепловых завесах у входных групп
• брудерах и инкубаторах промышленного размера
• нагреве воздуха в технологических шкафах и камерах

Во всех случаях элемент обдувается потоком воздуха, но скорость потока у разных установок разная: от спокойного воздуха в закрытой камере до принудительного обдува вентилятором. Это меняет допустимую ваттную нагрузку в два раза, и дальше это важно.

Сколько должна быть длина нагревательной части

Ваттная нагрузка считается по формуле из ГОСТ 13268-88:

Для спокойного воздуха допустимый диапазон: 2,0-3,0 Вт/см². Проверим реальные цифры для 1,6 кВт на Ø13 мм при длине 1300 мм:

Увеличим длину до 1500 мм при том же диаметре и мощности:

Разница в 200 мм длины решает, сгорит оболочка раньше срока или отработает штатный ресурс. Производители бытовых нагревателей иногда укорачивают активную часть, чтобы влезть в компактный корпус: для 220 В это терпимо при принудительном обдуве, но для спокойного воздуха почти всегда перегруз.

Диаметр 13 или 16 мм: что получается при 1,6 кВт

*Цена из расчёта при закупке от 10 шт, чёрная сталь, спокойный воздух. Точная цена определяется после расчёта по чертежу или фото старого элемента.

Вывод простой: при равном запасе по ресурсу Ø16 обходится примерно в полтора-два раза дороже Ø13 из-за расхода металла на трубку. Если место под нагреватель позволяет взять длину от 1500 мм, выгоднее остаться на Ø13. Переходить на Ø16 есть смысл только тогда, когда корпус физически не даёт увеличить длину, а увеличить диаметр можно.

Что прислать нам для расчёта и изготовления

Чтобы сделать замену без лишних примерок, нужно прислать:

• фото маркировки старого элемента, если она читается
• диаметр трубки и материал оболочки (чёрная сталь, нержавейка)
• активную длину без контактных стержней и расстояние между выводами
• напряжение питания, 220 или 380 В
• спокойный воздух в камере или принудительный обдув вентилятором
• способ крепления: фланец, скоба, гермоввод или прижимная пластина

Если бирка не читается, достаточно штангенциркулем снять диаметр, длину активной части и расстояние между контактами, а мощность и напряжение взять с паспорта установки, где стоит нагреватель.

Как не ошибиться при замене сгоревшего

Перед заказом нового элемента посмотрите на сгоревший:

1. Где именно перегорела спираль. Если обрыв в середине активной части, а не у выхода из изоляции, это похоже на перегрев по всей длине, то есть изначально взяли короткую трубку.
2. Есть ли равномерное изменение цвета оболочки. Синеватый или тёмно-серый оттенок по всей активной длине, верный признак, что элемент работал при завышенной температуре оболочки.
3. Совпадает ли длина с расчётной. Посчитайте q для старого элемента по его паспортным данным. Если он уже был за пределом нормы, при замене увеличьте длину, а не копируйте тот же размер.

Копия сгоревшего элемента без проверки длины повторит ту же поломку в те же сроки.

Частые вопросы

Похожие темы: ГОСТ 13268-88 простыми словами, сопротивление ТЭНа по мощности, ТЭН диаметром 16-19 мм на 380 В.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
