ТЭН на давление 6 бар с резьбой G1¼ для воды 160 градусов
6 бар и 160 °C – это перегретая вода: жидкость, которая не кипит только потому, что заперта под давлением. Обычный ТЭН тут не годится, слабое место не трубка, а узел уплотнения штуцера. Ниже – как считают такой нагреватель: герметичность, резьба G1¼, толщина стенки и удельная мощность для воды под давлением.

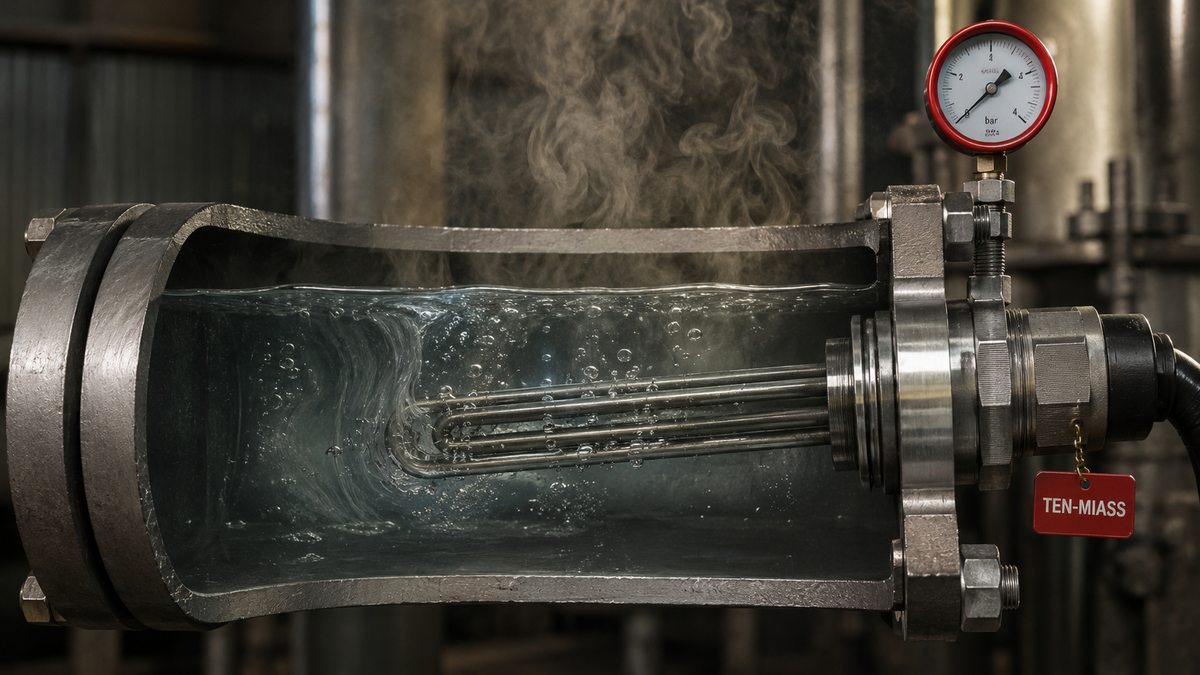

Что значит заказ «6 бар, вода 160 °C»
Клиент обычно формулирует так: «нужен ТЭН, резьба G1¼, рабочее давление 6 бар, среда вода до 160 градусов». За этими тремя параметрами стоит один физический факт – вода в контуре перегрета. При атмосферном давлении она кипела бы при 100 °C, но под 6 бар точка кипения сдвигается почти до 159 °C. Значит, при 160 °C вода остаётся жидкой, и весь узел работает в режиме «горячая вода, а не пар».
Из этого следует три требования к ТЭНу: узел ввода держит давление без течи, оболочка не корродирует в горячей воде, а удельная мощность не гонит температуру трубки в зону локального вскипания. Разберём по порядку.
Перегретая вода: почему 160 °C под 6 бар не кипит
Температура кипения воды зависит от давления над ней. Это и есть основа расчёта такого узла.
| Давление (абс.) | Температура кипения воды | Состояние среды |
|---|---|---|
| 1 бар | ≈ 100 °C | Обычная вода, открытый бак |
| 3 бар | ≈ 133 °C | Перегретая вода |
| 6 бар | ≈ 158–159 °C | Перегретая вода, режим клиента |
| 10 бар | ≈ 180 °C | Перегретая вода |
При 6 бар граница кипения проходит около 158 °C. Заказ «вода до 160 °C» означает, что система работает у самого края: чуть выше – и вода начнёт вскипать прямо у поверхности трубки. Поэтому запас по давлению закладывают выше рабочего: контур под 6 бар проектируют с расчётом на пробное 8–9 бар, а сам ТЭН проверяют на герметичность под таким же испытательным давлением.
Практический вывод: если давление в контуре по любой причине падает (открыли клапан, разгерметизация), перегретая вода мгновенно вскипает и объём резко растёт. Это не проблема самого ТЭНа, но именно поэтому такой узел не собирают на бытовых уплотнениях.
Герметичность узла – главное слабое место
Трубка ТЭНа Ø10–16 мм со стенкой 1–1,5 мм из нержавейки держит 6 бар с многократным запасом: тонкая труба малого диаметра работает на разрыв гораздо лучше, чем кажется. Рвётся не она. Течь под давлением почти всегда идёт по двум точкам:
- Уплотнение штуцера – место, где ТЭН вкручивается или вваривается в стенку бака. Если уплотнение только по резьбе, под 6 бар и 160 °C оно поплывёт.
- Заглушка с контактным стержнем – торец трубки, где выведены выводы. Через неё внутрь идёт герметичный ввод, и при перегретой воде именно здесь проверяют качество заделки.
Поэтому под давление ТЭН делают не «резьба и всё», а с приваркой штуцера к бобышке или с уплотнением по торцу через термостойкую прокладку. Контактную часть выносят от воды и закрывают влагозащищённой заглушкой. Заводской узел под давление проверяют опрессовкой: держат испытательное давление несколько минут и следят за манометром.
Резьба G1¼: размеры и как её уплотняют
G1¼ – это трубная цилиндрическая резьба по ГОСТ 6357 (аналог ISO 228, дюймовая BSPP). Обозначение «дюйм с четвертью» относится к условному проходу трубы, а не к реальному диаметру резьбы.
| Параметр | Значение G1¼ |
|---|---|
| Наружный диаметр резьбы | 41,910 мм |
| Внутренний диаметр | 38,952 мм |
| Шаг резьбы | 2,309 мм |
| Число ниток на дюйм | 11 |
| Профиль | Цилиндрический, угол 55° |
Ключевой момент: буква G означает цилиндрическую резьбу, а не коническую. Цилиндрическая резьба сама по себе не герметична – она не создаёт натяг по виткам. Уплотнение делается либо торцом через плоскую прокладку, либо приваркой штуцера. Это отличает G1¼ от конической R1¼, которая уплотняется по резьбе намоткой. Путать их нельзя: конический штуцер в цилиндрическую бобышку не сядет герметично.
Если нужно свериться с соседними размерами и разобраться в обозначениях G и M, есть отдельный разбор – таблица резьб ТЭНа G1, G3/4, M20.
Материал оболочки и штуцера
Для перегретой воды берут нержавейку. Углеродистая сталь 10 под воду не идёт – корродирует и обрастает, ускоряет пробой.
| Сталь | Где применяют | Заметки |
|---|---|---|
| AISI 304 (08Х18Н10) | Обычная вода, пар | Базовый выбор для воды до 160 °C |
| 12Х18Н10Т (цельнотянутая) | Жёсткая вода, накипь, примеси | Стабильнее к межкристаллитной коррозии |
| Сталь 10 (углеродистая) | Воздух, масло, сухие среды | Под воду не ставят |
Штуцер и заглушку делают из той же группы нержавеющих сталей, чтобы не было гальванической пары в воде. Толщина стенки штуцера рассчитывается под давление узла, но на практике для 6 бар запас берут по геометрии резьбы G1¼ – там металла достаточно. Про выбор нержавейки под воду и пар подробнее в статье про ТЭН из нержавейки.
Удельная мощность для воды под давлением
Удельная мощность – это мощность, снятая с единицы поверхности трубки, Вт/см². Она определяет температуру оболочки. Чем выше удельная мощность, тем горячее поверхность трубки относительно воды вокруг.
| Среда | Удельная мощность, Вт/см² |
|---|---|
| Вода под давлением, полное погружение | 8–11 |
| Вода до 160 °C (ближе к кипению) | 8–9 |
| Масло | 1,5–3 |
| Воздух (без обдува) | 1–2,5 |
Для перегретой воды удельную мощность держат в нижней части диапазона. Причина простая: если вода уже 160 °C и близка к кипению, а трубка нагрета сильно горячее, у поверхности начинается локальное вскипание – плёночное кипение. Пузырьки пара оттесняют воду от металла, теплоотвод падает, оболочка перегревается и трубка выходит из строя. Поэтому 8–9 Вт/см² вместо 10–11 дают запас и продлевают ресурс. Как удельная мощность связана с длиной и мощностью ТЭНа – в разборе удельной мощности ТЭНа.
На практике это значит: под заданную мощность и давление подбирают длину трубки так, чтобы уложиться в 8–9 Вт/см². Хотите 4,5 кВт в воду 160 °C – трубка будет длиннее, чем у того же ТЭНа для воздуха, где перегрев поверхности не так критичен.
Что прислать для расчёта
Чтобы посчитать ТЭН под ваш контур, достаточно шести цифр:
- Мощность, кВт, и напряжение (220 или 380 В).
- Рабочее давление в контуре – здесь 6 бар.
- Максимальная температура воды – 160 °C.
- Присоединение – резьба G1¼, длина штуцера, тип уплотнения (прокладка или под сварку).
- Монтажная длина трубки – сколько влезает в бак от штуцера.
- Особенности воды: жёсткая, с примесями, накипь.
По этим данным подбираем длину под удельную мощность 8–9 Вт/см², выбираем нержавейку и рассчитываем узел уплотнения под 6 бар. Если есть образец сгоревшего ТЭНа или чертёж – ещё лучше, повторим посадочные размеры один в один.
