ТЭН 48В постоянного тока 500 Вт в биметаллическую батарею

10,4 А - ток в цепи такого ТЭНа (I = P/U = 500/48). Сопротивление спирали - 4,6 Ом (R = U²/P = 48²/500). Под дюймовую пробку биметаллического радиатора (резьба G1, 25,4 мм) вписывается ТЭН диаметром трубки 8-10 мм и активной длиной 300-400 мм, контактная головка остаётся снаружи, на сухой стороне. Дальше - таблица по другим мощностям, расчёт сечения провода и резьба на разных радиаторах.

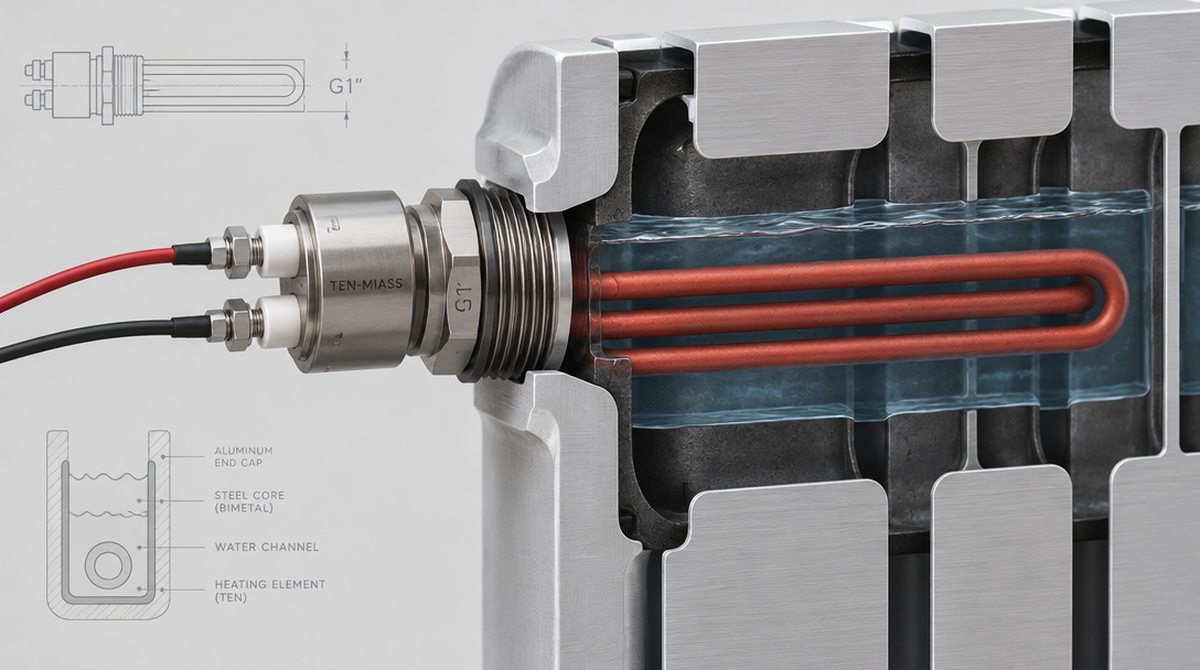

ТЭН в разрезе вкручен в резьбовую пробку биметаллического радиатора отопления, контактная головка снаружи

Опубликовано 27 октября 2026 · ТЭН-Миасс

Зачем ставят ТЭН вместо пробки радиатора

Биметаллическая секция - это алюминиевый корпус с теплоотдачей снаружи и стальным сердечником внутри, который держит давление теплоносителя. Для электронагрева давление не критично, важна только посадка: радиатор снимают с отопления, в торцевую пробку вместо заглушки вкручивают ТЭН, и секция превращается в автономный жидкостный нагреватель. Чаще так делают на даче без центрального отопления, в гараже, или встраивают радиатор как теплообменник в систему с солнечными панелями и аккумуляторным банком - тогда рабочее напряжение системы 48В постоянного тока подаётся напрямую на ТЭН, без инвертора в 220В и обратно.

Что меняется при переходе с 220В переменного на 48В постоянный

Нагревательный элемент не меняется. Спираль из нихрома, магнезитовая засыпка, трубка из нержавейки или стали - ТЭН чисто резистивная нагрузка, для неё переменный и постоянный ток греют одинаково, полярность роли не играет. Разница - в источнике и вокруг него:

Нет действующего значения. На переменном токе для резистивной нагрузки всё равно считают по действующим (RMS) величинам, но там хотя бы есть сам термин. На постоянном токе напряжение и ток постоянны во времени, весь расчёт мощности - прямое произведение P = U × I, никаких коэффициентов.
Выше ток при той же мощности. 500 Вт на 220В - это 2,3 А. Те же 500 Вт на 48В - уже 10,4 А. Провод и клеммы нужны толще просто потому, что напряжение в 4,6 раза ниже при той же мощности.
Разрыв цепи - отдельная история. Бытовой автомат или выключатель для 220В переменного рассчитан на то, что дуга сама гаснет в момент перехода тока через ноль 100 раз в секунду. На постоянном токе нулевого перехода нет, дуга на 48В при разрыве под нагрузкой может не погаснуть и выжечь контакты. Нужен автомат, контактор или предохранитель с маркировкой DC на рабочее напряжение не ниже 48В.

Таблица подбора по напряжению и мощности

Напряжение	Мощность	Ток, А	Сопротивление, Ом	Резьба под посадку
48В DC	300 Вт	6,3	7,7	G3/4 или G1
48В DC	500 Вт	10,4	4,6	G1
48В DC	750 Вт	15,6	3,1	G1 или G1 1/4
48В DC	1000 Вт	20,8	2,3	G1 1/4
24В DC	500 Вт	20,8	1,15	G1
12В DC	500 Вт	41,7	0,29	G1

Чем ниже напряжение автономной системы, тем резче растёт ток при той же мощности - на 12В та же тепловая отдача требует почти в 4 раза больше тока, чем на 48В, и провод уже становится отдельной инженерной задачей, а не формальностью. Поэтому 48В - практический минимум для мощностей от 300-500 Вт в небольших батарейных системах.

Расчёт на конкретном примере

Задача: биметаллический радиатор на 8 секций, пробка на торце резьбой G1, система питания - батарейный банк 48В постоянного тока, нужная мощность нагрева 500 Вт.

Ток: I = P / U = 500 / 48 = 10,42 А

Сопротивление: R = U² / P = 48² / 500 = 2304 / 500 = 4,61 Ом

По ГОСТ 13268-88 допуск мощности +5% / −10% от номинала. Для 500 Вт это 450-525 Вт, через R = U²/P коридор сопротивления получается несимметричный: при 525 Вт - 4,39 Ом, при 450 Вт - 5,12 Ом. Если мультиметр на холодном ТЭНе покажет что-то между 4,4 и 5,1 Ом - всё в пределах заводского допуска, тревожиться не из-за чего.

Активную длину трубки под воду в секции берут 300-400 мм при диаметре 8-10 мм - остаётся запас по ваттной нагрузке. При длине 350 мм и диаметре 10 мм: q = 500 / (π × 1,0 × 35) = 500 / 110 ≈ 4,55 Вт/см². Для стоячей воды в баке норма 3-5 Вт/см², то есть ТЭН работает в комфортном режиме, без перегрева оболочки и порчи наполнителя раньше срока.

Сечение провода под 10,4 А на 48В

Нагрузочная способность медного провода 1,5 мм² - около 15-19 А в открытой прокладке, формально запас есть. Но на низком напряжении раньше нагрева провода ограничивает падение напряжения на длине кабеля.

Сечение	Длина 1 м (в одну сторону)	Длина 3 м	Длина 5 м
1,5 мм²	≈0,13 В (0,27%)	≈0,40 В (0,83%)	≈0,66 В (1,38%)
2,5 мм²	≈0,08 В (0,17%)	≈0,24 В (0,50%)	≈0,40 В (0,83%)
4 мм²	≈0,05 В (0,10%)	≈0,15 В (0,31%)	≈0,25 В (0,52%)

Для прокладки в пределах 2-3 метров от батарейного банка до радиатора 2,5 мм² достаточно с запасом. Если трасса длиннее 5 метров или рядом есть другие потребители на той же шине - стоит взять 4 мм², чтобы не терять мощность на проводе и не греть изоляцию лишний раз.

Какая резьба у биметаллических радиаторов

На торцевых пробках большинства биметаллических радиаторов отопления (Rifar, Sira, Global, Royal Thermo и аналоги) стоит резьба G1 - дюймовая, наружный диаметр около 25,4 мм. У моделей с увеличенным проходным сечением под мощные системы встречается G1 1/4, у компактных или маломощных секций - G3/4. Перед заказом резьбу стоит проверить вживую: выкрутить штатную пробку и измерить штангенциркулем наружный диаметр резьбовой части, либо сверить с резьбовым калибром. Расхождение в полдюйма означает, что ТЭН просто не закрутится или будет течь по резьбе.

Частая ошибка. Заказывают ТЭН под «стандартную дюймовую резьбу» без проверки вживую. У радиатора на деле может стоять G3/4 или сбитая резьба от старой установки с герметиком. Присланное фото резьбового узла с линейкой рядом экономит одну лишнюю отправку детали почтой.

Что прислать для расчёта

Резьба пробки радиатора - размер (G1, G3/4, G1 1/4) или фото резьбы с линейкой
Напряжение и тип тока - переменное 220В или постоянное, если постоянное - точное напряжение системы (12/24/36/48В)
Требуемая мощность нагрева в ваттах
Количество секций радиатора и объём теплоносителя (вода или антифриз/гликоль)
Длина свободного пространства в коллекторе радиатора от торца до соседней пробки или перегородки
Как будет разрываться цепь - обычный выключатель, DC-автомат, термостат с каким контактом

Нужен ТЭН под конкретную резьбу радиатора и напряжение батарейной системы?

Сделаем по вашему радиатору и источнику питания. От 1 шт., нержавейка, срок 7-14 дней, отгрузка по России и в Казахстан.

Оформить заказ

Частые вопросы

Чем ТЭН на 48В постоянного тока отличается от обычного на 220В?

Сама спираль и засыпка одинаковые - ТЭН резистивная нагрузка, греет одинаково на переменном и постоянном токе. Отличается источник и обвязка: нет действующего значения, расчёт идёт прямым P=UI, ток при той же мощности выше, и разрывать цепь нужно автоматом или предохранителем, рассчитанным на постоянный ток.

Какое сечение провода нужно под 500 Вт на 48В?

Ток 10,4 А. По нагреву провода хватит 1,5 мм², но на низком напряжении важнее падение напряжения на длине кабеля. На 2,5 мм² при 3 метрах трассы падение около 0,24 В (0,5%) - комфортный запас.

Подходит такой ТЭН для автономной системы с солнечными панелями и аккумуляторами?

Да, 48В - стандартное напряжение батарейного банка в автономных системах на даче или в гараже. ТЭН подключают напрямую к шине постоянного тока без инвертора. Разрыв цепи делают DC-автоматом или контактором на нужный ток и напряжение.

Какая резьба у пробки биметаллического радиатора?

Чаще всего G1 (1 дюйм, 25,4 мм) на торцевых пробках. У мощных моделей с увеличенным проходом - G1 1/4, у компактных - G3/4. Резьбу стоит проверить вживую перед заказом.

Сколько делается ТЭН под биметаллическую батарею на заказ?

7-14 рабочих дней с момента согласования чертежа и оплаты, минимальная партия - 1 штука. Отгрузка СДЭК или ПЭК по России и в Казахстан.

Можно ли вместо ТЭНа 48В поставить обычный на 220В в тот же радиатор?

Резьба и посадка не зависят от напряжения, встанет любой. Но подключать к сети 220В вместо автономной системы 48В нельзя без отдельного ввода и защиты - это два разных контура питания.

Главная ошибка в таких заказах - не напряжение и не мощность, а резьба, присланная «на глаз» вместо замера. ТЭН под G1 1/4 в пробку G1 физически не влезет, в обратную сторону - потечёт по резьбе. Если нет калибра - штангенциркуль и фото торца с линейкой решают вопрос за одну минуту.

Смежные темы: ТЭН 36В постоянного тока для бойлера на 80 литров, подбор ТЭНа постоянного тока по образцу, резьба G1 - активная или общая длина ТЭНа, как проверить сопротивление ТЭНа мультиметром.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
