ТЭН 36 В постоянного тока для бойлера на 80 литров: как выбрать и заменить

Бойлер на катере, в автодоме или кемпере греется от бортовой сети 36 В постоянного тока, не от розетки 220 В, и обычный бытовой ТЭН туда не подходит: мощность падает пропорционально квадрату напряжения, вместо нагрева получится еле тёплая вода. Для бака 80 литров разумная вилка мощности при 36 В DC: 500-1500 Вт. Точную цифру считаем по времени нагрева, доступному току бортовой сети и ёмкости батареи или генератора, а не берём с потолка.

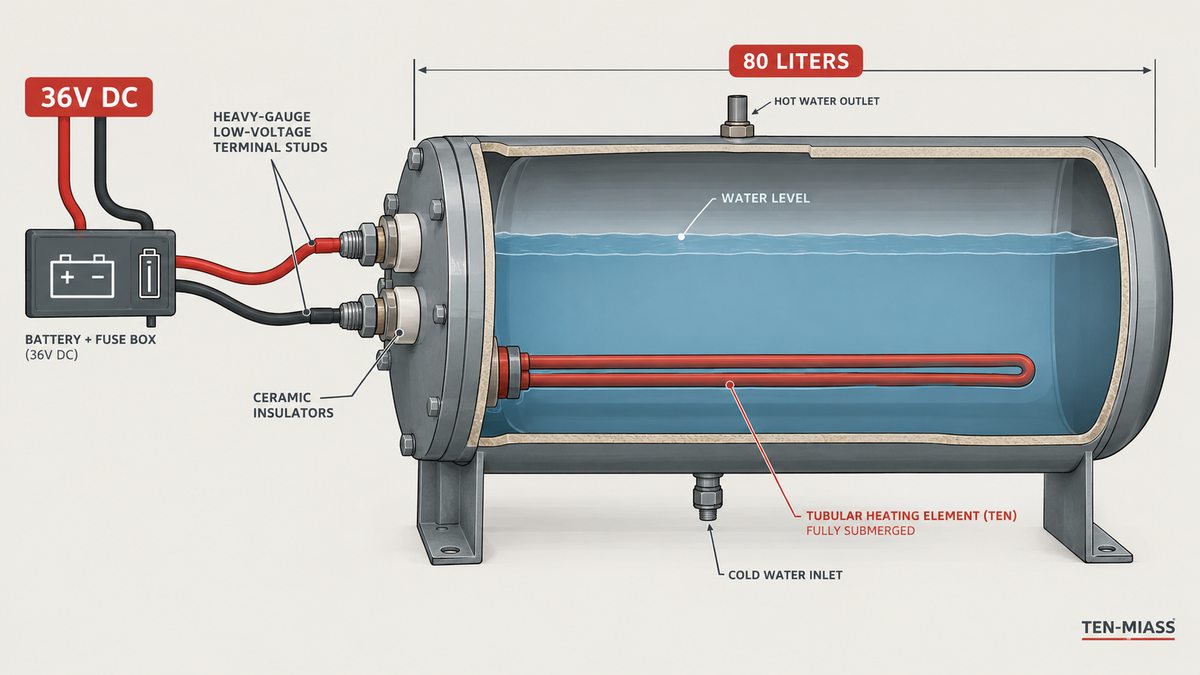

ТЭН 36 В DC: трубка полностью в воде, силовые клеммы под высокий ток снаружи бака.

Почему обычный ТЭН на 220 В не греет в сети 36 В

ТЭН представляет собой резистивный нагреватель, его мощность зависит от напряжения квадратично: P = U² / R. Сопротивление спирали фиксированное, его заложили при расчёте на конкретное напряжение. Если ТЭН на 1000 Вт рассчитан на 220 В, его сопротивление около 48,4 Ом (R = U²/P = 220²/1000 = 48400/1000 = 48,4 Ом). Подать на него 36 В вместо 220 В, и мощность упадёт до 36² / 48,4 ≈ 26,8 Вт. Это примерно в 37 раз меньше номинала, практически ничего для бака 80 литров.

Отсюда частая жалоба: «поставили ТЭН, бак еле тёплый». Причина не в баке и не в ТЭНе как таком, а в несовпадении напряжения питания и напряжения, под которое изготовлен нагреватель.

Какую мощность ставить на бойлер 80 литров при 36 В

Готового универсального числа нет: низковольтный ТЭН под 36 В постоянного тока делают под конкретную бортовую сеть, это не серийная позиция на полке. Диапазон 500-1500 Вт закрывает большинство автодомов, катеров и спецтехники с бортовой сетью 24-48 В, но финальную мощность всегда считаем по трём вещам:

• сколько времени готовы ждать нагрева 80 литров (от получаса до нескольких часов);
• какой ток пропустит автомат, предохранитель и проводка бортовой сети без перегрузки;
• сколько энергии на это готова отдать батарея или генератор, не разряжая борт в ноль.

Чем выше мощность, тем быстрее нагрев и тем больше ток. При 36 В ток растёт быстро, и именно он, не мощность сама по себе, определяет сечение провода и номинал защиты.

Ток и сечение провода: I = P / U

При низком напряжении та же мощность требует намного большего тока, чем при 220 В. Отсюда главное отличие низковольтного монтажа: толстые провода и клеммы под высокий ток, а не тонкая проводка, привычная для бытового ТЭНа.

Разница в 6 раз. Провод, который спокойно держит ТЭН 1000 Вт в розетке 220 В, на той же мощности при 36 В будет греться и может подгореть на клеммах. Сечение кабеля и номинал автомата под низковольтный ТЭН подбираются отдельно, под реальный ток, не по аналогии с бытовым монтажом.

Таблица: признак, причина, что менять

Пример расчёта: сколько греется бак 80 литров

Время нагрева считаем по формуле t = 0,00116 × V × ΔT / P, где V (объём в литрах), ΔT (разница температур в °C), P (мощность ТЭНа в кВт), t (время в часах).

Для бака 80 литров и нагрева на 40 °C (например с 15 до 55 °C):

• ТЭН 500 Вт: t = 0,00116 × 80 × 40 / 0,5 = 7,42 часа ≈ 7 часов 25 минут
• ТЭН 1000 Вт: t = 0,00116 × 80 × 40 / 1,0 = 3,71 часа ≈ 3 часа 43 минуты
• ТЭН 1500 Вт: t = 0,00116 × 80 × 40 / 1,5 = 2,47 часа ≈ 2 часа 28 минут

На стоянке с ограниченной ёмкостью АКБ быстрый нагрев мощным ТЭНом не всегда выигрывает: 1500 Вт при 36 В тянут 41,7 А, это заметная просадка батареи за 2,5 часа. Если на борту работает генератор или идёт зарядка от двигателя, высокая мощность оправдана. Если нагрев только от АКБ на стоянке, часто разумнее взять меньшую мощность и больше времени.

Сопротивление ТЭНа 36 В и допуск по ГОСТ 13268-88

ГОСТ 13268-88 нормирует допуск по мощности, +5/−10 % от номинала, а не напрямую по сопротивлению. При 36 В абсолютные значения сопротивления маленькие, счёт идёт на единицы Ом, а не на десятки, как привычно для 220 В.

Что прислать для расчёта

• Напряжение бортовой сети: 24, 36 или 48 В, и постоянный ток или переменный
• Доступный ток: номинал автомата или предохранителя, на который садится линия ТЭНа
• Фланец старого ТЭНа: резьба, диаметр корпуса, длина погружной части
• Желаемое время нагрева 80 литров или привычный цикл использования
• Режим работы: нагрев на стоянке от одной батареи или с генератором/зарядкой на ходу

По этим пяти пунктам считаем конкретную мощность и сопротивление, а не называем цифру «на глаз»: для низковольтного монтажа ошибка в расчёте оборачивается либо слабым нагревом, либо перегрузкой проводки.

Частая ошибка при замене

Самая частая история: на бойлер 80 литров с бортовой сетью 36 В ставят обычный бытовой ТЭН на 220 В, который был под рукой или снят с другого бойлера. Внешне фланец иногда даже совпадает. В результате ТЭН почти не греет, потому что при 36 В вместо, скажем, 1000 Вт он выдаёт считанные десятки ватт. Проблему принимают за «бак слишком большой» или «батарея слабая», хотя дело в несовпадении напряжения питания и расчётного напряжения ТЭНа. Решение одно: ставить ТЭН, изготовленный именно под 36 В постоянного тока, с проводкой и клеммами под реальный ток этой мощности.

Частые вопросы

Похожая логика с допуском по ГОСТ разобрана в статье про сопротивление ТЭНа 1 кВт на 220 В, там же таблица по другим напряжениям. Если бойлер греется от сухого ТЭНа в колбе, а не от погружной трубки, смотрите отдельный разбор что такое сухой ТЭН.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
