ТЭН постоянного тока по образцу под штатное посадочное место
Задача из реальной заявки: «изготовить ТЭН под такое же посадочное место, такой же конструкции, как штатный, но постоянного тока». Разбираем, что в таком заказе повторяется один в один по образцу, а что пересчитывается под DC, и почему при 24 В на 600 Вт через выводы идёт 25 ампер.

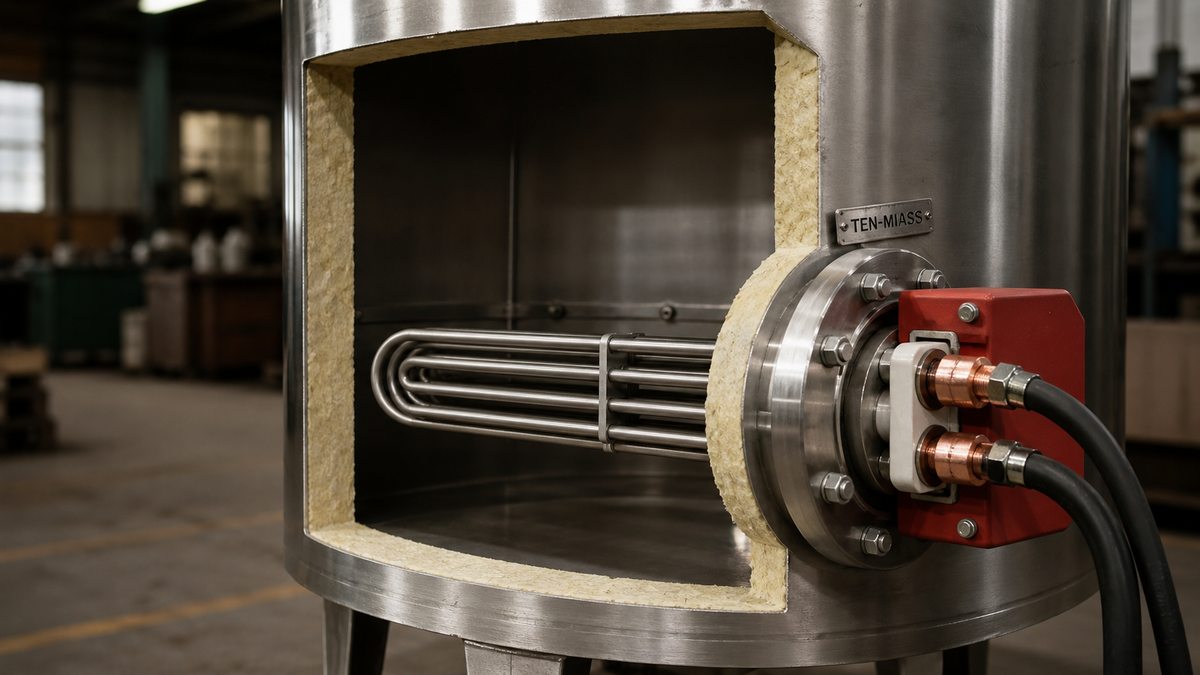

ТЭН-аналог: посадка и форма повторены по образцу, выводы усилены под DC-ток.
Греет ли ТЭН на постоянном токе так же, как на переменном
Да. ТЭН — это резистивный нагреватель: внутри трубки нихромовая спираль в спрессованном магнезите, и тепло выделяется по закону Джоуля-Ленца. Формула мощности не зависит от того, переменный ток или постоянный: P = U² / R. Значение имеет действующее (эффективное) напряжение. Для постоянного тока действующее и обычное напряжение совпадают, поэтому если написано «24 В DC», то в расчёт идёт ровно 24 В.
Из этого следует главное для заказа: не нужно «переизобретать» ТЭН под постоянный ток. Нужно повторить готовую механику штатного элемента и заново посчитать спираль под ваше DC-напряжение и мощность.
Что повторяем по образцу, а что пересчитываем
Заявка «такое же посадочное место, такая же конструкция, но постоянного тока» раскладывается на две части.
| Параметр | Как поступаем |
|---|---|
| Посадочное место (штуцер, фланец, резьба) | Снимаем с образца один в один |
| Длина активной части и общая длина | Повторяем по образцу |
| Форма гиба (прямой, U, W, кольцо) | Повторяем по образцу |
| Диаметр трубки, материал оболочки | Повторяем или подбираем под среду |
| Тип выводов (шпильки, гибкие, штекер) | Повторяем, при большом токе усиливаем |
| Спираль (число витков, диаметр нити) | Пересчитываем под DC-напряжение и мощность |
| Сечение выводов и клемм | Считаем под рабочий ток |
То есть снаружи и по посадке это тот же элемент, что стоял раньше. Внутри — другая спираль, рассчитанная так, чтобы под вашим напряжением выдать нужную мощность.
Считаем сопротивление под DC-напряжение
Сопротивление спирали берём из той же формулы, что и для переменного тока:
R = U² / P
Пример из заявки — 24 В постоянного тока, мощность 600 Вт:
R = 24² / 600 = 576 / 600 = 0,96 Ом
Меньше ома. Это принципиально ниже, чем у привычного бытового ТЭНа на 220 В: там на 600 Вт вышло бы 80,7 Ом. Низкое сопротивление — прямое следствие низкого напряжения, и именно оно тянет за собой большой ток.
Почему большой ток — главная особенность низковольтного ТЭНа
Ток считаем из мощности и напряжения:
I = P / U
Для того же примера: I = 600 / 24 = 25 А. Двадцать пять ампер через выводы одного нагревателя. Для сравнения, тот же 600-ваттный ТЭН на 220 В берёт из сети всего 2,7 А. Мощность одинаковая, а ток отличается почти в десять раз, потому что напряжение ниже почти в десять раз.
Большой ток меняет требования к «обвязке» элемента:
- Толще выводные шпильки или гибкие проводники, иначе они греются сами.
- Больше сечение подводящего кабеля — 25 А это медь порядка 4 мм² и выше.
- Надёжный контактный узел: слабая клемма под 25 А начинает подгорать, растёт переходное сопротивление, теряется мощность и плавится изоляция.
Таблица: сопротивление и ток по частым DC-напряжениям
Ряд рабочих напряжений постоянного тока, с которыми обычно приходят: 12, 24, 48 В — бортовые и аккумуляторные системы; 110, 220 В DC — промышленные сети постоянного тока, тяга, некоторые солнечные установки. Возьмём мощность 600 Вт, чтобы видно было, как ток растёт при падении напряжения.
| Напряжение DC | Сопротивление R = U²/P | Ток I = P/U | Где встречается |
|---|---|---|---|
| 12 В | 0,24 Ом | 50,0 А | Борт легкового транспорта, малые АКБ-системы |
| 24 В | 0,96 Ом | 25,0 А | Грузовой и спецтранспорт, судовые сети |
| 48 В | 3,84 Ом | 12,5 А | Телеком, серверные, накопители энергии |
| 110 В | 20,2 Ом | 5,45 А | Промышленные DC-сети, тяговые подстанции |
| 220 В | 80,7 Ом | 2,73 А | Промышленные DC-сети, солнечные установки |
Мощность во всех строках одна — 600 Вт. Меняется только напряжение, и вместе с ним меняются сопротивление и ток. Чем ниже вольтаж, тем толще должны быть выводы. Похожий разбор именно под 24-вольтовые задачи — в отдельной статье про ТЭН на 24 вольта.
Полярность и что с ней делать
Для резистивного ТЭНа полярность подключения не важна. Спираль нагревается одинаково независимо от направления тока, поэтому плюс и минус можно менять местами без последствий для нагрева. Отдельная маркировка «плюс/минус» на самом элементе не нужна.
Другое дело — среда. На длинной спирали и во влажной или проводящей среде постоянный ток может провоцировать электролиз и электромиграцию на дефектах оболочки, если элемент негерметичен. Для сухих сред, масла, воздуха это не проблема. Для воды и агрессивных сред мы подбираем материал оболочки под задачу — так же, как для переменного тока: сталь 10 для сухих сред и масла, AISI 304 для воды и пара, 08Х18Н10Т для пищевых и агрессивных сред. Правильно подобранный материал оболочки под среду снимает вопрос коррозии независимо от рода тока.
Что прислать, чтобы мы повторили ТЭН
Чтобы снять посадку по образцу и пересчитать спираль под DC, нужны:
- Сам сгоревший ТЭН или его чёткие фото со всех сторон.
- Размеры: диаметр трубки, длина активной части, общая длина, форма гиба.
- Тип и размер посадки: штуцер с резьбой (например, G1/2), фланец, приварной, или монтажная планка.
- Тип выводов: шпильки под гайку, гибкие провода, штекер.
- Рабочее напряжение постоянного тока и мощность — или мощность штатного элемента, если менять её не надо.
- Среда, в которой работает ТЭН: воздух, вода, масло, что-то ещё.
Если мощность неизвестна, её можно восстановить по маркировке штатного элемента или замером сопротивления старого ТЭНа мультиметром — как это делать, показано в инструкции как замерить сопротивление ТЭНа мультиметром. Зная сопротивление и штатное напряжение, легко посчитать мощность.
Нужен ТЭН постоянного тока по образцу?
Пришлите образец или фото с размерами и укажите DC-напряжение. Повторим посадку один в один, спираль и выводы посчитаем под ваш ток. От 1 штуки.
