ТЭН длиной 380 мм на резьбе G1: активная длина или общая

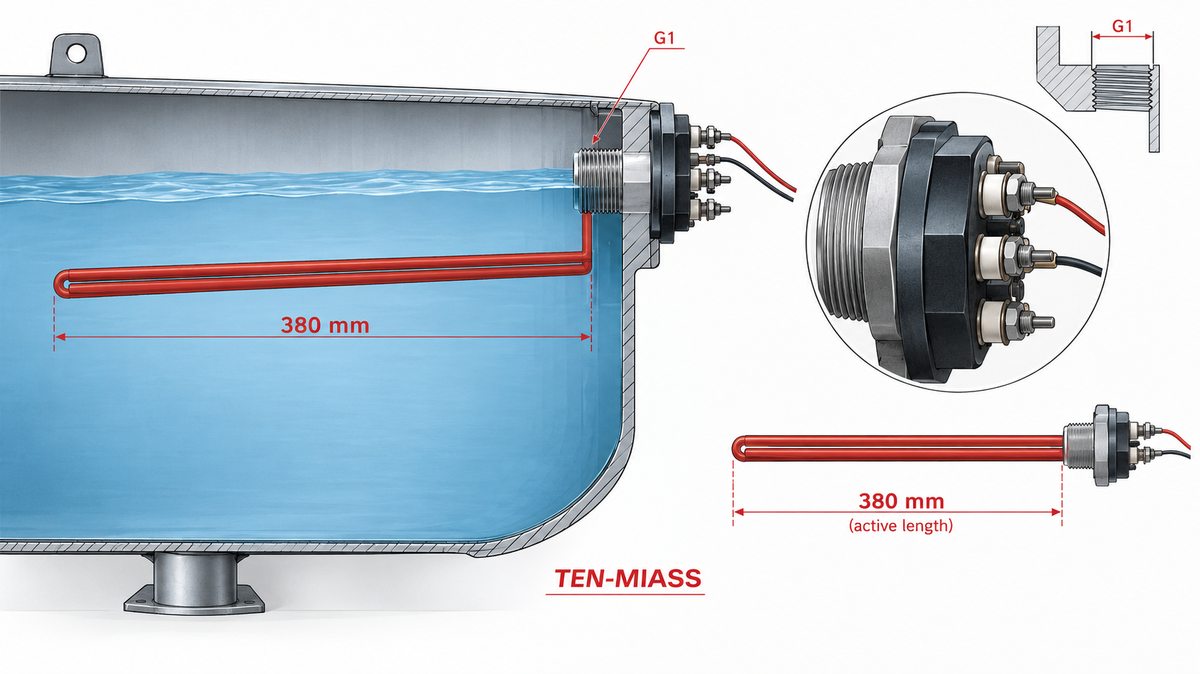

Разрез бака с резьбовым ТЭНом G1, трубка 380 мм под водой, контакты на сухой стороне снаружи

В заявке на резьбовой ТЭН 380 мм означают длину погружаемой (активной) части трубки, а не общую длину от кончика контактов до кончика трубки. Резьба G1 (наружный диаметр 33,25 мм, шаг 2,309 мм) вкручивается прямо в бобышку бака, без фланцевого диска. При трубке Ø13 мм на этой длине безопасная мощность в стоячей воде составляет около 0,6 кВт, ваттная нагрузка 3,87 Вт/см² укладывается в норму ГОСТ 13268-88. Цена от 930 ₽ в углеродистой стали, от 1860 ₽ в нержавейке AISI 304.

Опубликовано 18 октября 2026 · ТЭН-Миасс

Почему путают общую длину с активной

Снабженец снимает старый ТЭН, кладёт рядом рулетку и меряет от кончика проводов до кончика трубки. Получается, например, 450 мм, и это число уходит в заявку как «длина ТЭНа». На деле 450 мм включают кусок, который никогда не был в воде: сухую головку с контактными штырями, изоляторами и саму резьбу, которая сидит в теле бобышки.

Погружаемой (активной) частью трубки, которая реально грела воду, были только 380 мм: от места, где резьба заканчивается со стороны бака, до заглушенного конца. Если сделать новый ТЭН по замеру «450 мм», трубка будет на 70 мм длиннее факта: упрётся в дно, согнётся при закручивании или продавит тонкое дно бака.

Обратная ошибка реже, но тоже встречается: меряют только тот отрезок трубки, что торчит снаружи при беглом осмотре, забывая часть, уходящую внутрь корпуса за резьбой. Тогда новый ТЭН оказывается короче и не достаёт до нужного уровня, вода у дна бака не прогревается, расслоение по температуре.

Чем резьбовой ТЭН на G1 отличается от фланцевого

Резьбовой ТЭН вкручивается в бобышку резьбой G1 напрямую: герметизация фум-лентой или льном с герметиком, никакого отдельного диска. Фланцевый ТЭН крепится плоским диском с прокладкой и рядом болтов по кругу, такое решение обычно берут под большие диаметры отверстия в баке и под высокую мощность, когда одной резьбы мало для нужного числа проходов трубки. У резьбового ТЭНа на G1 монтаж проще и дешевле, но предельная мощность на одно отверстие ниже.

Симптом → причина → что менять

Признак	Причина	Что менять
Новый ТЭН не достаёт до дна бака, болтается	Заказали по заниженной длине, не учли часть трубки за резьбой	Замерить глубину бака от резьбовой бобышки до дна отдельно от длины старого ТЭНа
Трубка упирается в дно, гнётся при закручивании	Длину заказали по общей длине старого ТЭНа вместе с сухой головкой	Замерять активную длину от торца резьбы до кончика трубки, не от клемм
Контакты в заявке указали «погружными», но они окислились	Длину считали от головки с контактами, часть сухой зоны ошибочно сочли рабочей	Указать отдельно длину сухой части и длину резьбы, не смешивать с активной
ТЭН перегревается и выгорает за недели	Активная длина мала для заявленной мощности, ваттная нагрузка выше нормы	Увеличить длину трубки или снизить мощность, проверить q по ГОСТ 13268-88
На одинаковых по паспорту баках трубка садится на разную глубину	Разная толщина стенки или глубина самой бобышки меняют итоговую погружаемую длину	Указывать в заявке толщину стенки бака и глубину бобышки отдельно от длины трубки

Сколько тепла даёт 0,6 кВт при длине 380 мм: пример расчёта

Мощность для подогрева жидкости считается по формуле P = 0,00116 × V × ΔT / t: V в литрах, ΔT в градусах нагрева, t в часах.

Бак с технологическим раствором 25 литров, нужно поднять температуру на 25 °C за 1 час 12 минут:
P = 0,00116 × 25 × 25 / 1,2 ≈ 0,604 кВт

Ближайший стандартный типоразмер: 600 Вт. На трубке Ø13 мм с активной длиной 380 мм такая мощность укладывается в норму по ваттной нагрузке без запаса на перегрев. Если нужна мощность выше при той же глубине погружения, одной прямой трубкой не обойтись: либо увеличивают диаметр, либо трубку сгибают, пропуская через резьбу два прохода вместо одного.

Ваттная нагрузка на коротком резьбовом ТЭНе

Активная длина у резьбового ТЭНа небольшая по сравнению с блок-ТЭНом или фланцевым исполнением, поэтому площадь теплообмена ограничена, и завысить мощность на той же длине нельзя без перегрева оболочки.

S = π × 1,3 см × 38 см ≈ 155,2 см²
q = 600 / 155,2 ≈ 3,87 Вт/см²

Для стоячей воды в баке допустимый диапазон по ГОСТ 13268-88 составляет 3–5 Вт/см². 3,87 Вт/см² укладывается в норму с запасом. Если ту же мощность 600 Вт поставить на трубку длиной 200 мм вместо 380 мм, нагрузка подскочит почти до 7,4 Вт/см², это уже режим для проточной воды с хорошей циркуляцией, а не для стоячего бака: оболочка будет перегреваться и выгорать значительно раньше паспортного срока.

Материал: углеродистая сталь или нержавейка AISI 304

Для воды без агрессивной химии трубку и штуцер резьбового ТЭНа чаще делают в AISI 304 (08Х18Н10): стандартный выбор для воды и пара. Углеродистая сталь 10 дешевле, но для воды в баке без защитного покрытия служит заметно меньше: применяют её реже, в основном для воздуха и масла. Если среда с хлоридами, перекисью или это пищевое производство, по умолчанию берут AISI 321 (08Х18Н10Т), титан-стабилизированную сталь, устойчивее к агрессивным средам, чем обычная 304.

Что прислать, чтобы длина совпала с первого раза

Главное: как замерить активную длину правильно. Рулетка идёт от торца резьбы со стороны трубки до кончика трубки. Не от кончика контактных штырей, не от края сухой головки: это даст завышенную цифру на 40–70 мм.
Если ТЭН снят, приложите фото рулетки прямо на трубке, с нулевой отметкой у начала резьбы.
Если ТЭН ещё стоит, измерьте глубину бака от резьбового отверстия до дна и отнимите 5–10 мм запаса, чтобы трубка не касалась дна.
Наружный диаметр резьбы старого штуцера, замеренный штангенциркулем по виткам (для проверки, что это именно G1, а не G3/4 или G1-1/4).
Материал бобышки и способ крепления: приварная или вкрученная.
Нужную мощность, напряжение 220 или 380 В и среду в баке.

Цена и сроки

По калькулятору цен ten-miass.ru, уровень «норма», при закупке от 10 шт: резьбовой ТЭН активной длиной 380 мм на G1, Ø13 мм, в углеродистой стали от 930 ₽, в нержавеющей оболочке AISI 304 от 1860 ₽. Точная цена считается по чертежу или фото старого ТЭНа с рулеткой в день обращения. Минимальная партия 1 шт., срок изготовления 7-14 рабочих дней, отгрузка по России и в Казахстан.

Нужен резьбовой ТЭН точно под вашу глубину бака?

Пришлите фото старого ТЭНа с рулеткой вдоль трубки: укажем точную активную длину и сделаем без ошибок в посадке. От 1 шт., срок 7-14 дней.

Оформить заказ

Частые вопросы

Что такое активная длина ТЭНа и чем она отличается от общей?

Активная (рабочая, погружаемая) длина: участок трубки от начала резьбы до кончика, который греет и находится в жидкости или воздухе. Общая длина: расстояние от кончика контактных штырей на сухой головке до кончика трубки, она включает резьбу и сухую часть с контактами, которые в заказанную длину не входят.

Как правильно замерить длину резьбового ТЭНа при заказе?

Рулеткой от торца резьбы со стороны трубки (не от кончика клемм и не от края головки) до кончика трубки. Если ТЭН ещё установлен, измеряют глубину бака от резьбового отверстия до дна и вычитают 5–10 мм запаса, чтобы трубка не упиралась в дно.

Что будет, если заказать ТЭН по общей длине вместо активной?

Трубка окажется длиннее фактической глубины бака на длину сухой части с контактами, обычно 40–70 мм. ТЭН упрётся в дно или противоположную стенку, погнётся при монтаже, а в тонком баке может продавить дно.

Какой диаметр и мощность у резьбового ТЭНа на G1 длиной 380 мм?

При трубке Ø13 мм и активной длине 380 мм безопасная мощность в стоячей воде составляет около 0,6 кВт, ваттная нагрузка 3,87 Вт/см² укладывается в норму ГОСТ 13268-88 для бака (3–5 Вт/см²). Для большей мощности на той же длине трубку делают толще или переходят на изогнутую форму с несколькими проходами через резьбу.

Чем резьбовой ТЭН на G1 отличается от фланцевого?

Резьбовой ТЭН вкручивается прямо в резьбовую бобышку бака резьбой G1, без отдельного диска и кольца болтов, герметизация на резьбе фум-лентой или герметиком. Фланцевый крепится плоским диском с прокладкой и несколькими болтами по окружности, обычно для больших диаметров отверстия и высокой мощности.

Сколько стоит резьбовой ТЭН длиной 380 мм на резьбе G1?

По калькулятору цен ten-miass.ru, уровень «норма», при закупке от 10 шт: в углеродистой стали от 930 ₽, в нержавеющей оболочке AISI 304 от 1860 ₽. Точная цена считается по чертежу или фото старого ТЭНа в день обращения.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
