ТЭН для обогрева бака СОЖ ленточнопильного станка: штуцер М21, 76 и 56 см

При +8 °C в цеху водная эмульсия СОЖ начинает расслаиваться, а насос хуже тянет загустевшую жидкость через фильтр. Для бака 30-50 л ставят ТЭН длиной 56 см на 0,63-0,8 кВт, для 60-90 л - 76 см на 1 кВт. Резьба штуцера М21×1,5 - метрическая, мелкой штуцерной группы, под одиночный элемент до 3-4 кВт. Изготавливаем по замеру старого штуцера, от 1 шт., 7-14 дней.

Почему СОЖ в баке ленточнопильного станка нужно греть зимой

Бак СОЖ у ленточнопильного станка часто стоит в неотапливаемой или слабо отапливаемой части цеха, рядом с воротами или на улице под навесом. За выходные или за ночь эмульсия остывает до температуры помещения. Если это 5-10 °C, начинаются три проблемы сразу: масляная фаза эмульсии густеет и хуже смешивается с водой, насос подачи СОЖ на полотно кавитирует на холодной вязкой жидкости, а присадки-ингибиторы частично выпадают в осадок и забивают сетчатый фильтр. Утром оператор либо запускает станок на сухом резе первые 10-15 минут, либо ждёт, пока насос прогонит жидкость через контур и она сама немного отогреется от трения.

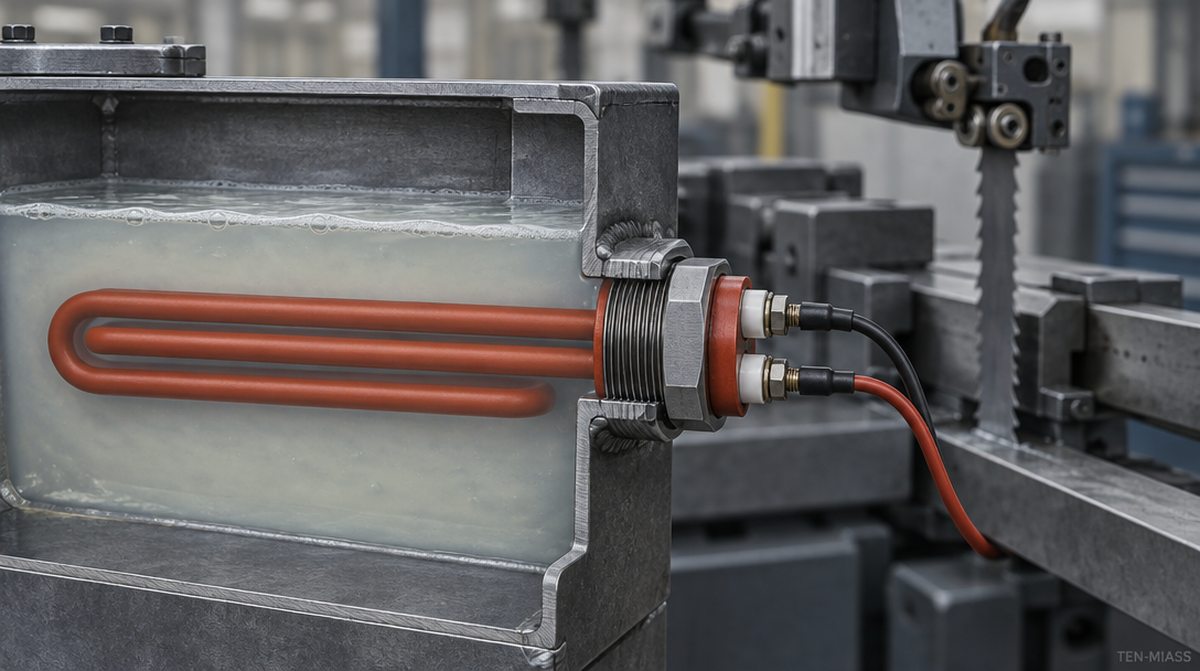

ТЭН со штуцером прямо в стенке или в крышке бака держит температуру СОЖ на 5-10 °C выше температуры цеха без постоянной работы, термостат включает его по ночам и в простое. Для масляной СОЖ без воды задача та же: вязкость при низкой температуре растёт, подача на полотно падает, рез идёт суше, чем рассчитан.

Таблица подбора по длине и мощности

Обе точки в норме по ГОСТ 13268-88 для стоячей воды в баке (3-5 Вт/см²) при трубке 13 мм и материале оболочки - нержавеющая сталь. Длина в таблице - полная длина ТЭНа от штуцера до конца трубки, активная (нагревательная) зона короче на длину холодных концов под головкой.

Диапазон мощности для 56 см оставлен вилкой: 0,63 кВт - спокойный режим для бака без принудительной циркуляции, 0,8 кВт - если насос станка постоянно гоняет жидкость и теплосъём с поверхности лучше. Выше 0,8 кВт на этой длине ваттная нагрузка выходит за предел и трубка локально перегревается у фланца.

Почему резьба именно М21

М21 - метрическая резьба мелкой штуцерной группы, рядом с М20 и М22 из той же линейки: угол профиля 60°, цифра в обозначении равна фактическому наружному диаметру по вершинам витков. Вся эта группа (М14, М16, М18, М20, М21, М22, G1/2) рассчитана на одиночный трубчатый элемент на одну петлю, а не на блок из нескольких петель под общий фланец - для блока резьба и диаметр отверстия нужны намного крупнее, подробно разбирали в статье про блок ТЭН для бака 6 кВт.

Шаг для соседних размеров М20 и М22 - 1,5 мм, у М21 обычно такой же, но перед заказом шаг лучше проверить резьбомером по старому штуцеру, а не брать по памяти: ошибка в шаге на 0,5 мм значит, что гайка не докрутится до конца или сорвёт витки при силовой затяжке. Полную разницу между метрикой и дюймовой трубной резьбой G, которую на глаз путают с метрикой, разбирали в статье какая резьба у ТЭН - М14, М18 или дюймовая G, а сводную таблицу размеров штуцерной и блочной резьбы - в статье резьба ТЭНа G и М: как не ошибиться.

Пример расчёта: сколько греется бак СОЖ на 60 литров

Время нагрева считается по формуле P = 0,00116 × V × ΔT / t, где P - мощность в кВт, V - объём в литрах, ΔT - разница температур в °C, t - время в часах.

Бак СОЖ на 60 л, остывший за ночь до 8 °C, нужно прогреть до рабочих 32 °C (ΔT = 24 °C) ТЭНом на 1 кВт:

0,00116 × 60 × 24 = 1,67
t = 1,67 ÷ 1 = 1,67 часа, то есть примерно 1 час 40 минут.

Для открытого бака без крышки реальное время будет на 10-20% больше расчётного из-за теплопотерь с поверхности. Если нужно успеть к началу смены, термостат с таймером включает ТЭН за 2-2,5 часа до запуска станка, а не держит бак тёплым всю ночь без контроля.

Что прислать, чтобы рассчитать ТЭН точно

• Фото старого ТЭНа со штуцером и маркировкой, если она читается
• Замер резьбы штангенциркулем или резьбомером: наружный диаметр и шаг, либо диаметр отверстия в стенке бака, если старого ТЭНа уже нет
• Объём бака в литрах и глубину погружной части, где должна проходить трубка
• Состав СОЖ: водная эмульсия, синтетическая СОЖ или чисто масляная без воды
• Напряжение на станке: 220 В однофазное или 380 В

Частые ошибки при выборе ТЭНа для бака СОЖ

Резьбу штуцера чаще всего не измеряют, а опознают на глаз по старому ТЭНу: «вроде на 20 с чем-то» превращается в заказ под G3/4 (наружный диаметр около 26,4 мм) вместо метрической М21. Угол профиля разный: 60° у метрики против 55° у трубной, поэтому чужая резьба просто не докручивается до конца. Путать с тугой посадкой не получится, разница заметна с первых ниток. Перед заказом резьбу лучше замерить штангенциркулем, а лучше прислать старый штуцер с линейкой на фото.

Вторая частая ошибка - ставят более мощный ТЭН на короткую длину, чтобы бак грелся быстрее. На 56 см при 1,25 кВт ваттная нагрузка подскакивает выше 6 Вт/см², оболочка у фланца перегревается, а на эмульсии с высоким содержанием присадок начинает пригорать нагар, который дальше держит тепло хуже металла и ускоряет локальный перегрев. Мощность растят за счёт длины и диаметра, а не за счёт плотности ватт на том же куске трубки.

Третья ошибка - выбор материала оболочки без учёта состава СОЖ. Для чисто масляной СОЖ без воды подходит углеродистая сталь 10, она дешевле. Для водной эмульсии с присадками-ингибиторами коррозии сталь 10 начинает ржаветь на годы раньше нержавейки, а медные и латунные детали штуцера эмульсия разъедает ещё быстрее - поэтому для водной СОЖ по умолчанию берут нержавеющую сталь AISI 304 или AISI 321 (08Х18Н10Т).

Цены на ТЭН для бака СОЖ, резьба М21

*Цены при закупке от 10 шт. Точный расчёт по чертежу.

Частые вопросы

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
