Блок ТЭН для бака 6 кВт: как выбрать и заменить
Три элемента по 2 кВт на одном фланце, резьба штуцера G1 1/2" или G2", нагрев бака 300 л на 50 °C за 2,9 часа. Так выглядит типовой блок ТЭН 6 кВт для бака мойки деталей на СТО. Ниже разберём, как посчитать число элементов и резьбу под свой бак, и как заменить сгоревший блок, не трогая крепление.

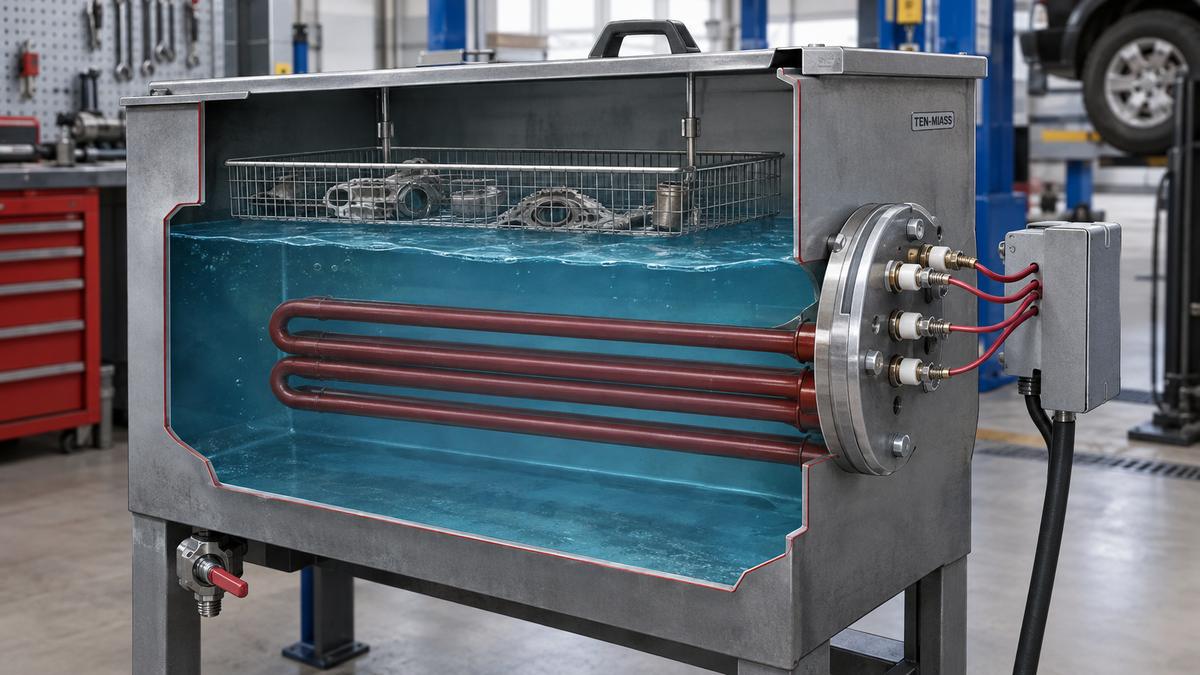

Блок ТЭН в баке мойки деталей: элементы под уровнем жидкости, контакты на сухой стороне фланца
Сколько элементов нужно в блоке ТЭН на 6 кВт
Для бака на СТО или в гараже, который питается от обычной однофазной сети 220 В, блок 6 кВт почти всегда собирают из трёх U-образных элементов по 2 кВт каждый. Три элемента, соединённые параллельно, дают ток 9,1 А на элемент (2000 Вт ÷ 220 В): клеммы и провод сечением 1,5 мм² работают без нагрева. Если собрать тот же блок из двух элементов по 3 кВт, ток на элемент вырастет до 13,6 А, и клеммник придётся брать помощнее.
| Мощность блока | Компоновка элементов | Резьба штуцера | Бак, литры (ориентир) |
|---|---|---|---|
| 3 кВт | 2 × 1,5 кВт | G1" | 100–150 |
| 4,5 кВт | 3 × 1,5 кВт | G1 1/4" | 150–250 |
| 6 кВт | 3 × 2 кВт | G1 1/2" | 250–400 |
| 9 кВт | 3 × 3 кВт | G2" | 400–600 |
Таблица дана как ориентир для стандартной компоновки. Диаметр отверстия в стенке конкретного бака и доступное место под фланец иногда вынуждают брать резьбу на размер крупнее или мельче, тогда решает замер, а не таблица.
Как рассчитать время нагрева бака на 300 литров
Время нагрева считается по формуле P = 0,00116 × V × ΔT / t, где P означает мощность в кВт, V означает объём в литрах, ΔT означает разницу температур в °C, t означает время в часах.
Для бака мойки деталей на 300 л, который греют с 15 до 65 °C (ΔT = 50 °C) блоком 6 кВт:
0,00116 × 300 × 50 = 17,4
t = 17,4 / 6 = 2,9 часа
Если бак нужно разогревать к началу смены, блок на 6 кВт успевает за один цикл заправки топливом и чашку кофе мастера. Для бака 500 л с тем же ΔT время вырастет до 4,8 часа. На таком объёме разумнее смотреть в сторону 9 кВт.
Какая резьба штуцера подходит для бака мойки деталей
Резьба штуцера определяется отверстием в стенке бака, а не мощностью элемента напрямую: на один и тот же диаметр отверстия можно поставить блок разной мощности, если элементы короче или длиннее. Основные размеры для баков на СТО:
- G1 1/4": компактные баки до 250 л, где место под фланец ограничено
- G1 1/2": самый частый размер для блоков 4,5–6 кВт на баках 250–400 л
- G2": баки от 400 л и блоки от 9 кВт, фланец под ключ 55 мм
Если на старом блоке резьба нестандартная или метрическая (M48, M56), это проще определить по маркировке на фланце или замером шага резьбы. Таблица типоразмеров есть в отдельной статье про резьбу ТЭН G и M.
Как заменить сгоревший блок ТЭН без переделки крепления
Замена без переделки бака держится на одном правиле: новый блок повторяет резьбу, длину погружной части и межцентровое расстояние элементов старого. Порядок такой:
- Снять старый блок и измерить резьбу штуцера штангенциркулем или резьбовым калибром: на глаз G1 1/2" и G2" легко перепутать, разница в диаметре всего 6 мм.
- Замерить длину погружной части от фланца до конца трубок. Если новый блок окажется длиннее, он упрётся в дно бака, если короче, не достанет до нужного уровня жидкости.
- Сфотографировать маркировку на фланце старого блока, если она читается: по ней быстрее восстановить мощность и схему подключения.
- Указать материал среды: вода со щёлочью, эмульсия или масло. От этого зависит материал оболочки, а не только размеры.
- Заказать блок под те же размеры: крепление в баке переделывать не придётся, монтаж занимает то же время, что и снятие старого блока.
Если старое крепление это фланец на болтах, а не резьбовой штуцер, разница та же: важны диаметр окружности болтов и их количество, а не просто диаметр отверстия. Подробнее о выборе фланца читайте в статье фланцевый ТЭН: как выбрать фланец.
Частая ошибка при замене: блок подбирают визуально, не меряя резьбу
Типовая ситуация: сгорел блок ТЭН в баке, мастер идёт в магазин или заказывает первый похожий по фото блок на 6 кВт. Внешне он не отличается от старого: такой же трёхпетлевой, такого же примерно размера. На месте выясняется, что резьба штуцера на размер мельче, блок не вкручивается до конца и держится на двух нитках, через месяц начинает подтекать по резьбе.
Разница между G1 1/4" и G1 1/2" на глаз не видна, а по факту это 6 мм в диаметре, и блок либо не входит, либо болтается. Прежде чем заказывать замену, резьбу старого штуцера стоит замерить, а если блок полностью разрушен, измерить отверстие в баке. Это пять минут штангенциркулем против недели простоя и повторной покупки.
Повторяющаяся причина выхода блока из строя раньше срока разобрана отдельно, в статье почему часто перегорает ТЭН.
Что прислать для точного расчёта
Чтобы посчитать блок под конкретный бак без лишних созвонов, присылайте сразу:
- Фото старого блока с резьбой штуцера и маркировкой, если она читается
- Замер резьбы штангенциркулем или диаметр отверстия в баке, если блока уже нет
- Объём бака в литрах и до какой температуры нужно греть
- Среду: вода, щелочной раствор, эмульсия или масло
- Напряжение на объекте: 220 В однофазное или 380 В
