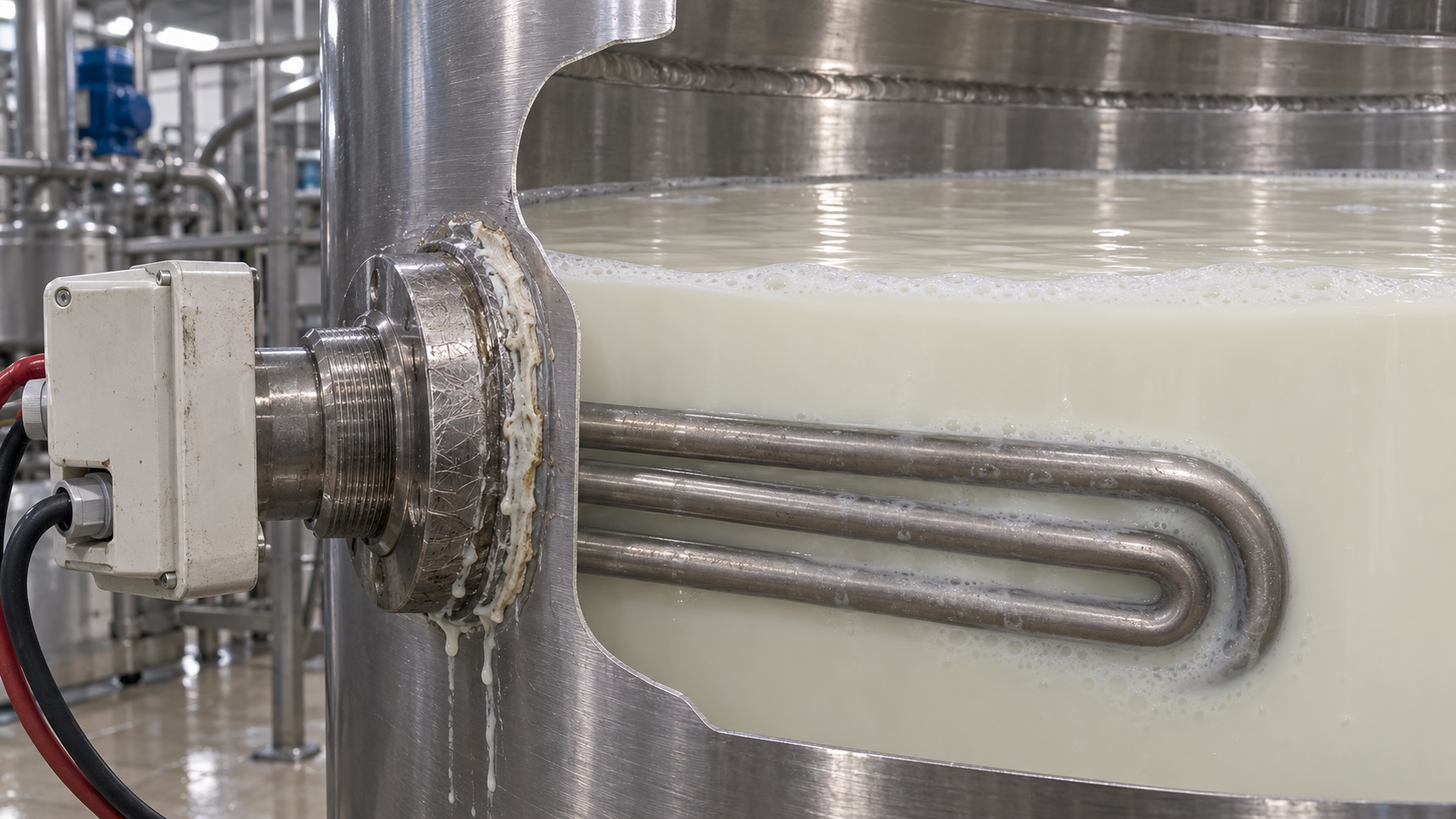

Резьба ТЭНа: G1/2, G1¼, М18 — как не ошибиться при заказе

Резьба ТЭНа определяет, получится ли выполнить монтаж в существующий бак, теплообменник или корпус экструдера. В промышленности один неудачно подобранный штуцер означает простой линии, разварку фланца и 5–10 дней ожидания новой детали. Для инженера-закупщика и главного энергетика это не "экономия на переходнике", а чистая потеря производственного времени. Поэтому при заказе сменного ТЭНа нужно точно знать тип резьбы, её шаг и предельную мощность для данного присоединительного размера.

Резьбы силового разъёма: три группы, три логики подбора

В промышленных ТЭНах используются три группы присоединительных элементов — мелкая штуцерная, средняя и крупная фланцевая. Путать их нельзя: одиночный водяной ТЭН не поставишь на фланец блок-ТЭНа, а блок-ТЭН физически не пролезет в отверстие под G1/2.

Мелкая группа — это штуцера одиночных ТЭНов на одну петлю: G1/2, G3/4, M14×1.5, M22×1.5. Они используются для нагрева воды, масла или воздуха в резервуарах, где врезан стандартный бобыш или гайка. Средняя группа — G1¼, G1½: это переходный вариант для одиночных и двухпетлевых ТЭНов, когда нужна мощность выше 4–6 кВт, а под шестигранный фланец в корпусе нет места. Крупная группа — фланцы блок-ТЭНов (ТЭНБ): G1.5", G2", G3", M48×2, M56×2, M64×3. Здесь в один шестигранник собираются 3, 6, 9 и более петель, поэтому отверстие должно быть в разы больше.

При заказе партии до 100 штук часто выгоднее не подгонять задачу под существующий ГОСТ, а изготовить фланец с нужной резьбой под конкретный бак заказчика. На производстве ТЭН-Миасс сваривают штуцеры и фланцы под чертёж, поэтому присоединительный размер никогда не становится причиной компромисса по мощности.

М18 — метрическая резьба, у которой есть шаг

Запрос «тэн м18» обычно означает метрическую резьбу M18×1.5 с мелким шагом. Такой штуцер применяется в импортном пищевом оборудовании, маслозаправщиках и дизельных подогревателях, где ставить G1/2 мешает ограниченное пространство. Важный нюанс: у метрических резьб есть и другой шаг — M18×2.0, который по размеру ближе к дюймовому стандарту. Если ошибиться на полмиллиметра, гайка не накрутится, а при принудительной затяжке срываются витки. При замере штангенциркулем всегда проверяют не только диаметр, но и шаг.

Ограничение M18 — теплосъём. Через штуцер диаметром 18 мм при мощности выше 2,5–3 кВт на 220 В начинается локальный перегрев в зоне выхода нагревательных концов. Для масла с низкой теплопроводностью это критично: перегрев спирали в магнезитовой засыпке ускоряет разрушение контактного стержня. Поэтому для мощностей 4–9 кВт проектируют переход на G1¼ или G1½ — тот же одиночный ТЭН, но с увеличенной площадью теплосъёма.

Мощность и сопротивление: как связаны присоединение и нагрев

При подборе резьбового ТЭНа расчёт ведут от сопротивления нагревательной спирали. Для одноэлементного ТЭНа действует формула:

R = U² / P

где R — сопротивление в омах, U — рабочее напряжение, P — паспортная мощность. Пример: ТЭН класса 220 В мощностью 2 кВт имеет сопротивление 220² / 2000 = 24,2 Ом. Проверка сопротивления мультиметром после снятия перемычек — как раз тот контроль, который подтверждает соответствие спирали техзаданию.

Для трёхфазных блок-ТЭНов сопротивление ветви зависит от схемы соединения петель. На корпусе блока и в опросном листе обязательно фиксируют число петель и схему — звезда или треугольник. В трёхфазной звезде с линейным напряжением 380 В на каждую петлю приходит фазное ~220 В, в треугольнике — полные 380 В. От этого меняется и сопротивление ветви, и линейный ток сети.

По ГОСТ 13268-88 допуск по мощности составляет +5/−10%, значит, допуск по сопротивлению несимметричный: −4/+11%. Это не просто формальность: на основе этой вилки технолог понимает, насколько фактический ТЭН может отличаться от расчётного. Для линии, где точно откалиброван датчик температуры, лучше указывать в заказе целевое сопротивление, а не только мощность.

Было/стало: как замена резьбы ускорила нагрев ванны

Пищевой цех использовал для пастеризатора серийный ТЭН G1/2 на 2,5 кВт, длина нагревательной части — 450 мм. Объём ванны 200 л: нагрев от 20 °C до 85 °C занимал почти четыре часа, за смену успевали сделать только две варки. Площадь поверхности одиночного штуцера G1/2 не позволяла поднять мощность выше — корпус у штуцера начинал перегреваться.

Инженер цеха пересчитал мощность под объём и задал теплосъём. Вместо серийного ТЭНа изготовили одиночный ТЭН на G1¼ с длиной трубки 900 мм, мощность 6 кВт, напряжение 380 В, оболочка — цельнотянутая труба 12Х18Н10Т. Резьбу G1¼ врезали вместо переходной муфты. Время нагрева снизилось до 1 часа 20 минут. Узкое место — не спираль, а именно присоединительная резьба, которая ограничивает теплосъём.

Как заказать ТЭН и не промахнуться с резьбой

Чтобы не уйти в срочную доработку под крышку бака, зафиксируйте пять параметров:

• Тип резьбы — дюймовая G1/2, G3/4, G1¼ или метрическая M14×1.5, M22×1.5, M18×1.5; у фланцев блок-ТЭНов — G1.5", G2", G3", M48×2, M56×2.
• Шаг резьбы — для метрических резьб это критично (например, M18×1.5 против M18×2.0), для дюймовых стандартов шаг фиксированный.
• Число петель — одна трубка или несколько в одном шестиграннике; от этого зависит, мелкая это группа или крупная фланцевая.
• Среду и температуру — вода и пар до 200 °C: AISI 304 (08Х18Н10); масло и сухие среды: сталь 10; пищевые и агрессивные среды: цельнотянутая 12Х18Н10Т.
• Мощность и напряжение — с учётом допуска +5/−10% по ГОСТ 13268-88.

ТЭН-Миасс изготавливает патронные ТЭНы диаметром от 4 до 32 мм и длиной от 30 до 6000 мм с любой резьбой из указанных групп: под чертёж, по фото старого образца или по размерам, партия от 1 штуки. Если сомневаетесь в шаге резьбы — пришлите фото со штангенциркулем: технолог идентифицирует присоединительный размер и предложит ближайшее доступное решение.

Пришлите чертёж, эскиз или фото старого ТЭНа на почту через форму на сайте — инженер-технолог за один рабочий день подтвердит резьбу, рассчитает мощность и покажет вариант с оптимальным теплосъёмом.
