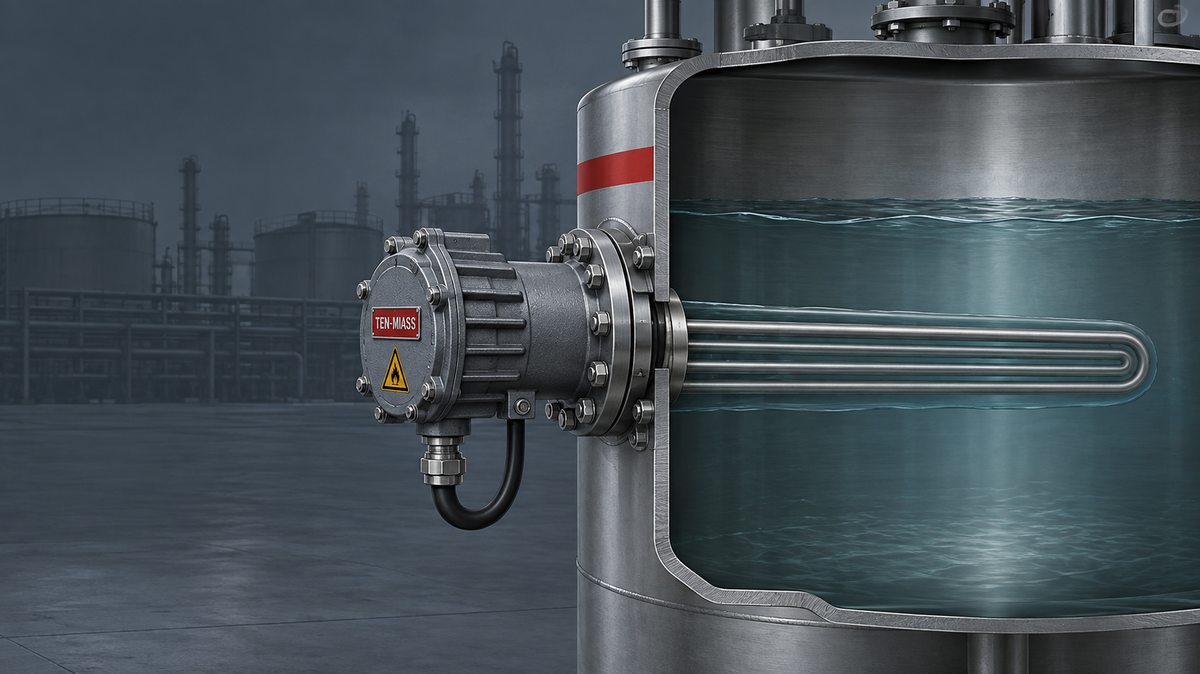

ТЭН 3 кВт 380 В во взрывозащищённом исполнении: заказ по чертежу
Нагревательную часть ТЭНа 3 кВт на 380 В (трубку, корпус, длину, фланец) делаем по чертежу заказчика за 7-14 рабочих дней от 1 штуки. Взрывозащищённую клеммную коробку не производим сами: подбираем и устанавливаем сертифицированную готовую под маркировку и температурный класс, которые определяет заказчик или проектная организация объекта. Цена: расчёт по чертежу в день обращения, у такой конфигурации нет фиксированного прайса.
Где нужен именно взрывозащищённый ТЭН
Разговор о взрывозащите начинается с места установки, мощность здесь уже вторична. Открытая клеммная колодка обычного ТЭНа безопасна в сухом цеху и опасна там, где в воздухе могут быть пары растворителя, природный или попутный газ, угольная или зерновая пыль. Искра на контакте или перегретая поверхность головки в такой атмосфере становится источником воспламенения.
На практике к нам обращаются с этим запросом нефтехимические и газовые объекты, элеваторы и зерносушилки, окрасочные камеры, установки подогрева битума и мазута. Мощность 3 кВт на 380 В в таких задачах встречается часто: её берут для подогрева небольших ёмкостей, обогрева трубопроводов или поддержания температуры в технологическом узле, где полноценный паровой контур ставить невыгодно.
Что делает ТЭН-Миасс и что остаётся заказчику
| Задача | Кто отвечает |
|---|---|
| Нагревательная трубка: диаметр, длина, оболочка, мощность | ТЭН-Миасс, по чертежу или эскизу |
| Посадочный фланец или штуцер под конкретный резервуар | ТЭН-Миасс, по размерам заказчика |
| Подбор и установка взрывозащищённой клеммной коробки | ТЭН-Миасс, из сертифицированных готовых изделий |
| Маркировка взрывозащиты, группа смеси, температурный класс | Заказчик или проектная организация объекта |
| Сертификация взрывозащищённой оболочки как таковой | Производитель коробки, ТЭН-Миасс эту оболочку не сертифицирует |
| Допуск объекта в эксплуатацию во взрывоопасной зоне | Заказчик и надзорные органы |
Это разделение не формальность. Трубчатый нагреватель и взрывозащищённая оболочка это два разных изделия с разными производителями и разными документами. Мы собираем их в одну конструкцию под конкретный резервуар, но не выдаём единый сертификат на весь узел: такого документа по закону не существует, сертифицируется сама оболочка, а проект применения оформляет организация, отвечающая за объект.
Пример подбора: зерносушилка с пылью зерна
Разберём на конкретной заявке похожего профиля. Заказчик, элеватор, поддерживает температуру в бункере, где в воздухе постоянно висит зерновая пыль. Параметры: мощность 3 кВт, напряжение 380 В, погружная часть трубки 700 мм, оболочка из стали 10 (среда сухая, не агрессивная).
Дальше идёт уже не наш расчёт. Последовательность, которую проходит заказчик вместе с проектировщиком или поставщиком коробки, выглядит так:
- Определяется класс зоны по пыли (помещение/зона, где пыль присутствует постоянно или периодически) - это делает проектная организация объекта на основании технологического регламента.
- Под класс зоны подбирается оболочка с пылезащитой и ограничением температуры нагрева наружной поверхности коробки, она не должна превышать температуру тления конкретной зерновой пыли.
- Производитель коробки указывает маркировку взрывозащиты в паспорте изделия, мы получаем эту коробку готовой, с документами, и устанавливаем на наш фланец.
- Мы изготавливаем трубку 700 мм под 3 кВт 380 В, заводим её в фланец с коробкой и проверяем сопротивление и изоляцию перед отправкой.
Итог заявки: нагревательная часть это наша работа и наша ответственность за качество сварки, изоляции и геометрии. Маркировка на коробке остаётся ответственностью производителя коробки и выбора проектировщика, мы её не придумываем и не меняем.
Таблица: что проверить при подборе исполнения
| Среда на объекте | Типовой риск | На что смотреть в коробке |
|---|---|---|
| Пары растворителей, окрасочные камеры | взрывоопасная газопаровая смесь | группа смеси и температурный класс по паспорту коробки |
| Зерновая, мучная, угольная пыль | пылевое облако во взвешенном состоянии | пылезащищённая оболочка, ограничение температуры поверхности |
| Природный, попутный нефтяной газ | утечка газа в помещении или на открытой площадке | взрывонепроницаемая оболочка, рассчитанная не выпускать пламя наружу |
| Пары мазута, битума при подогреве | локальный выброс паров при высокой температуре продукта | температурный класс коробки с запасом относительно температуры подогрева |
Таблица - ориентир для разговора с проектировщиком, не замена проекта. Одна и та же среда на разных объектах может требовать разной маркировки в зависимости от концентрации, частоты появления смеси и класса зоны по месту установки.
Электрическая проверка готового ТЭНа
Независимо от исполнения коробки, нагревательную трубку 3 кВт на 380 В проверяем так же, как обычный ТЭН той же мощности: сопротивлением и пробоем изоляции. Для элемента, рассчитанного на полные 380 В, сопротивление считается по R = U² / P: 380² / 3000 = 48,1 Ом. ГОСТ 13268-88 допускает отклонение мощности от +5 % до −10 %, это даёт коридор сопротивления примерно 45,8–53,5 Ом.
Если на объекте элемент собран звездой из трёх фаз по 1 кВт на фазное напряжение 220 В, сопротивление каждой ветви около 48,4 Ом: тот же принцип расчёта, только другое напряжение. Это уточняется на этапе заявки по схеме подключения, которую использует заказчик.
Что прислать для расчёта
- Чертёж или эскиз с размерами погружной части и посадочного узла (фланец, штуцер, резьба)
- Мощность и напряжение, схема подключения (прямое включение на 380 В или звезда из трёх фаз)
- Описание среды: какой газ, пар, пыль или жидкость присутствует рядом с местом установки
- Материал оболочки трубки, если есть требование (сталь 10, нержавейка AISI 304, 08Х18Н10Т)
- Маркировку взрывозащиты и температурный класс, если проект объекта уже готов
- Количество штук и желаемый срок
Если проекта с готовой маркировкой нет, не придумывайте её сами. Опишите среду максимально конкретно, а подбор маркировки оставьте инженеру проекта или нам на этапе консультации с поставщиком коробки.
Нужен ТЭН 3 кВт 380 В с взрывозащищённой коробкой под ваш объект?
Пришлите чертёж или описание среды, посчитаем и подберём коробку. От 1 шт., срок на нагревательную часть 7-14 дней.
