ТЭНБ 15 кВт взрывозащищённый Ex e погружная длина 545 мм: изготовление на заказ по вашим размерам
Делаем ТЭНБ 15 кВт с погружной длиной 545 мм по чертежу или эскизу заказчика: материал оболочки, число элементов, посадочный фланец и клеммную коробку под нужную конфигурацию. Маркировку взрывозащиты Ex e, группу смеси и температурный класс определяет и оформляет заказчик или проектная организация объекта, мы взрывозащиту не сертифицируем. Срок изготовления 7-14 рабочих дней, расчёт стоимости по фото или чертежу в день обращения.

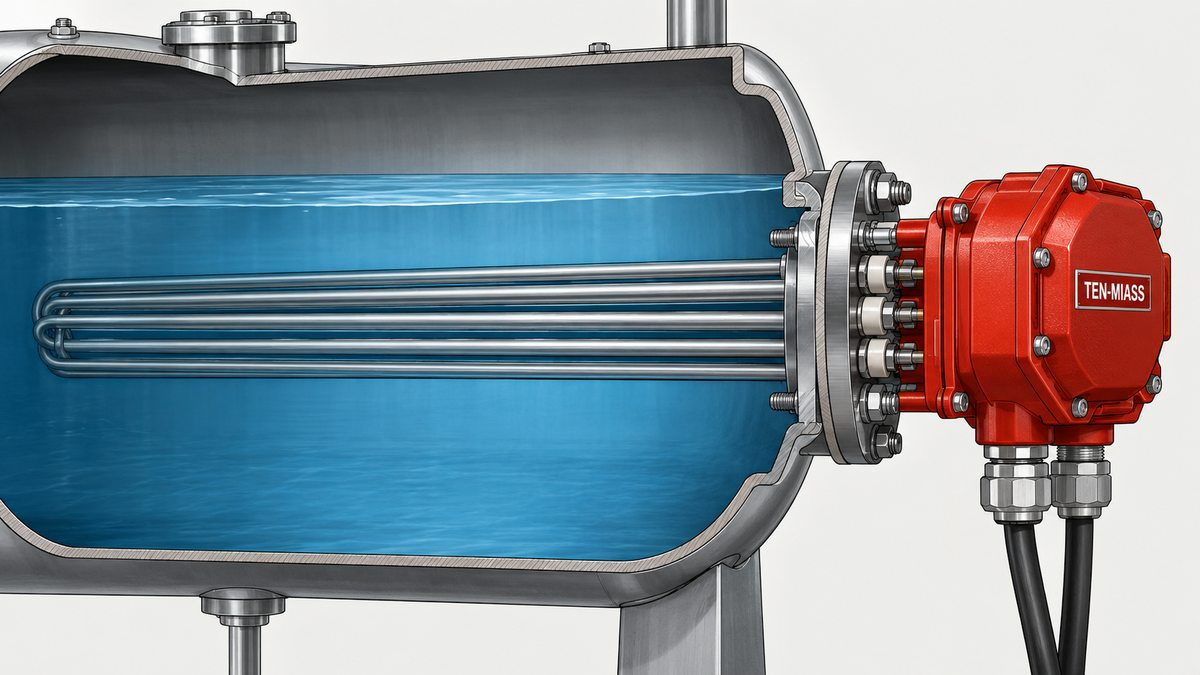

ТЭНБ в разрезе: трубчатые элементы полностью под уровнем среды, клеммная коробка на сухой стороне фланца
Что делаем мы, а что остаётся на стороне заказчика
545 мм. Именно столько составляет погружная часть этого ТЭНБ, без контактной головки. При взрывозащищённом исполнении точная длина важна вдвое сильнее, чем в обычном ТЭНе: клеммная коробка с гермовводами жёстко привязана к посадочному фланцу, и внутри корпуса обычно нет запаса по глубине. Ошибся на 10-20 мм в большую сторону, и торцы трубок упрутся в стенку бака раньше, чем коробка сядет на фланец.
Мы делаем нагревательную часть: трубчатые элементы, засыпку, оболочку из нужного материала, сборку на общем фланце, клеммную коробку с уплотнёнными вводами под провода. Это конструктив, который физически соответствует требованиям повышенной защиты. А вот саму маркировку Ex e, то есть группу взрывоопасной смеси, температурный класс и протокол испытаний, по которому оборудование допускается на конкретный объект, определяет и оформляет заказчик или проектная организация, которая ведёт объект. Если нужен ТЭН под уже существующую Ex-маркировку, присылайте требования, конструктив подгоняем под них.
Параметры этого ТЭНБ
| Параметр | Значение | Комментарий |
|---|---|---|
| Мощность | 15 кВт | собрана из нескольких прямых элементов, не один виток |
| Погружная длина | 545 мм | до торца элемента, без контактной головки |
| Диаметр трубки | 13-16 мм | зависит от материала оболочки и среды |
| Материал оболочки | сталь 10 / AISI 304 / AISI 321 | по среде: масло, вода, агрессивная жидкость |
| Напряжение | 380 В, 3 фазы | элементы группами, фазное напряжение на элемент 220 В |
| Класс взрывозащиты | Ex e, повышенная защита | группу смеси и температурный класс задаёт заказчик |
Пример расчёта: сколько элементов и какое сопротивление
Типовая компоновка для 15 кВт на 545 мм, если среда допускает хорошую циркуляцию: блок из 6 прямых элементов по 2,5 кВт, диаметром 16 мм, с активной зоной около 500 мм (оставшиеся 45 мм уходят на переход к фланцу). Проверяем ваттную нагрузку по ГОСТ 13268-88:
S = π × d × L = 3,14 × 1,6 см × 50 см = 251 см²
q = P / S = 2500 / 251 = 9,95 Вт/см²
Для проточной воды с принудительной циркуляцией допустимый диапазон 8-12 Вт/см², значит такая компоновка в норме. Для масла или вязкой среды тот же элемент перегреется в несколько раз, там нужна либо большая площадь, либо меньшая мощность на элемент, то есть больше число элементов в блоке. Это и есть главная причина, почему мощные ТЭНБ почти никогда не делают одной спиралью: площадь одной трубки на 500-550 мм просто не успевает снять киловатты без перегрева оболочки.
Электрически 6 элементов по 2,5 кВт при трёхфазной сети 380 В обычно подключают по 2 на фазу, звездой, фазное напряжение на каждом элементе 220 В. Сопротивление одного элемента считаем через R = U² / P:
R = 220² / 2500 = 48400 / 2500 = 19,36 Ом
ГОСТ 13268-88 нормирует допуск по мощности +5/−10 %, для одного элемента это 2625-2250 Вт. Пересчёт через R = U²/P даёт коридор сопротивления:
| Мощность элемента | Сопротивление |
|---|---|
| 2625 Вт (+5 %) | 18,44 Ом |
| 2500 Вт (номинал) | 19,36 Ом |
| 2250 Вт (−10 %) | 21,51 Ом |
То есть рабочий коридор на один элемент 18,44-21,51 Ом. Писать «±10 % от сопротивления» неверно: допуск нормируется по мощности, а коридор сопротивления из-за этого несимметричный. Если у вас другая компоновка, число элементов и мощность каждого, считаем отдельно под ваш чертёж, это лишь пример логики подбора, а не готовая спецификация для любого ТЭНБ 15 кВт.
Материал оболочки: от среды, не от каталога
Сталь 10 (углеродистая) годится для воздуха, масла и сухих сред без агрессивной химии, она дешевле нержавейки и держит контакт с маслом до высоких температур. AISI 304 (08Х18Н10) ставим на воду и пар. Для агрессивных и пищевых сред берём по умолчанию AISI 321 (08Х18Н10Т), титан-стабилизированную нержавейку, она держит перекись и большинство химии лучше обычной 304. Подробнее о разнице между 304, 321 и 316 для конкретных сред рассказали в отдельной статье AISI 304 vs 321 vs 316. Если среда нестандартная, кислоты, хлориды, гальванические растворы, рассматриваем титан, но это уже не серийное решение, а отдельный расчёт.
Клеммная коробка и монтаж
Для взрывозащищённого исполнения клеммная коробка не универсальная, а под конкретную маркировку. Что важно на этапе монтажа:
- Глубина посадочного места. 545 мм погружной части плюс 50-80 мм на контактную головку и крепёж. Корпус или бак должен иметь запас по глубине от монтажного фланца, иначе торцы упрутся в стенку раньше времени.
- Кабельные вводы. Под требуемую маркировку Ex ставим гермовводы нужного типа, но какой именно тип требуется для вашего объекта, определяет заказчик или проектировщик.
- Среда и циркуляция. Если жидкость стоячая, без принудительного движения, мощность на элемент нужно снижать, иначе зона локального перегрева гарантирована. Для вязких сред (масло, мазут) без протока через зону нагрева 15 кВт на 545 мм собрать безопасно почти невозможно, нужна либо большая длина, либо больше элементов.
- Схема питания. Уточняем заранее: 380 В трёхфазное, одно- или трёхфазное подключение каждого элемента, наличие нейтрали. От этого зависит и расчёт сопротивления, и схема клеммной коробки.
Для сравнения, без требований по взрывозащите такой же по мощности блок делаем проще и быстрее, пример обычного блочного решения на 15 кВт разобрали в статье блок-ТЭН 15 кВт. А общий срок изготовления взрывозащищённых моделей и почему он чуть длиннее обычного, смотрите в статье срок изготовления взрывозащищённого ТЭНа.
Что прислать нам для расчёта:
- Чертёж или эскиз с посадочными размерами, либо фото старого ТЭНБ с рулеткой
- Подтверждение погружной длины 545 мм (или вашей фактической, если она другая)
- Требуемую маркировку взрывозащиты от заказчика или проектировщика объекта: группа смеси, температурный класс
- Среду применения: вода, масло, другая жидкость, наличие циркуляции
- Напряжение и схему питания (однофазное, трёхфазное, наличие нейтрали)
- Требуемое количество штук
Нужен ТЭНБ 15 кВт Ex e под ваш объект?
Присылайте чертёж, фото старого нагревателя или требования по маркировке, рассчитаем и назовём срок в день обращения.
