ТЭН G2-950 3 кВт 380 В IP65: подбор параметров, цена и сроки

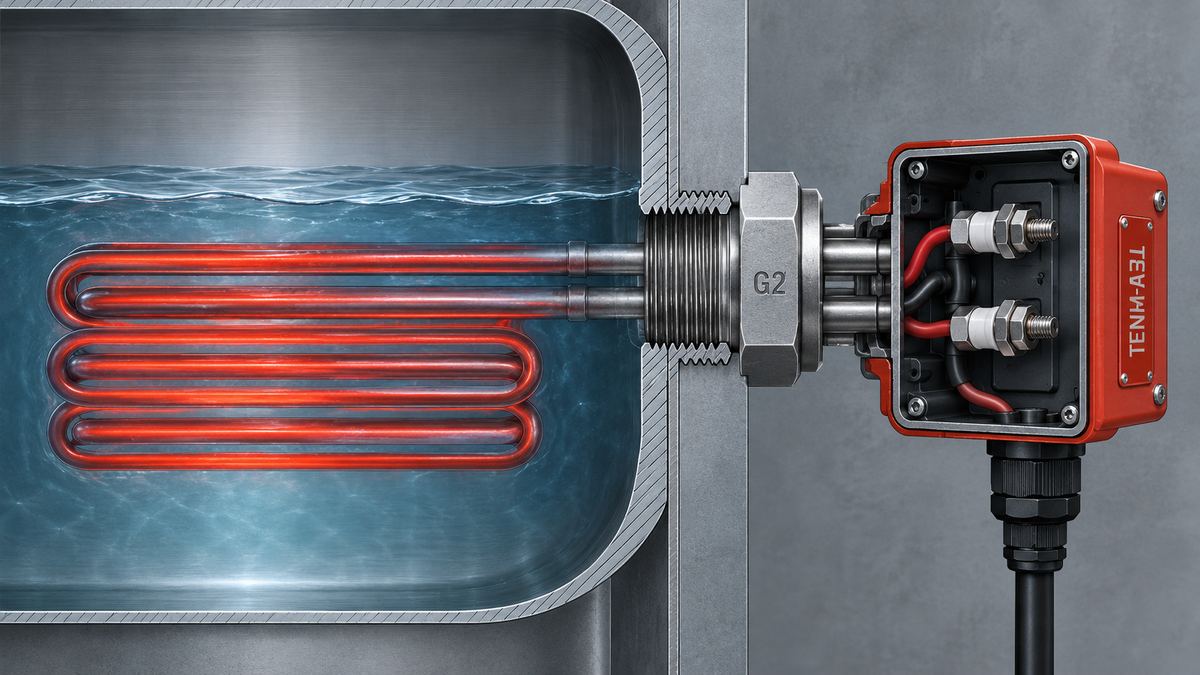

ТЭН в разрезе бака, вкручен резьбовым штуцером G2, клеммная коробка IP65 снаружи

Короткий ответ: маркировка G2-950 расшифровывается как резьба штуцера 2 дюйма (G2) и монтажная длина около 950 мм. На 3 кВт при 380 В это элемент прямого подключения между двумя фазами, сопротивление спирали около 48 Ом, коридор по ГОСТ 13268-88 составляет 45,8-53,5 Ом. IP65 относится к клеммной коробке и означает защиту от пыли и струй воды. Для точного аналога старого изделия нужны замер резьбы, длина и фото маркировки, а не заказ «по памяти».

Опубликовано 4 октября 2026 · ТЭН-Миасс

Что на самом деле означает G2-950

Буква G в маркировке ТЭН почти всегда указывает на трубную цилиндрическую резьбу по ISO 228: это стандарт для штуцеров, муфт и фитингов, не имеющий уклона, в отличие от конической NPT. Цифра после буквы, в данном случае 2, обозначает размер резьбы в дюймах: G2 это резьба примерно 59,6 мм по наружному диаметру, довольно крупная, её ставят на толстостенные баки и фланцевые узлы, где через один штуцер заводится сразу несколько трубок нагревателя.

Число после дефиса у разных заводов означает разное: где-то это длина трубки, где-то номер партии, где-то код мощности. На практике у резьбовых блок-ТЭН чаще всего это монтажная или погружная длина нагревательной части в миллиметрах, то есть 950 мм от посадочного места до конца элемента. Это рабочая гипотеза по типовой практике маркировки, а не подтверждённый стандарт конкретного производителя: единой системы кодов в отрасли нет, и за десять лет работы мы видели минимум три разных подхода к такой нумерации у разных заводов.

Вывод простой: по одной маркировке точный аналог не собрать. Нужен либо чертёж, либо фото старого изделия с замером резьбы и длины, об этом ниже отдельный чек-лист.

Расчёт сопротивления на 380 В: прямое подключение против звезды

Элемент 3 кВт 380 В предназначен для прямого подключения между двумя фазами трёхфазной сети, без нейтрали. Это самый простой вариант монтажа в щите, где нейтраль не разведена. Если же в блок собирают несколько элементов на 220 В и включают их звездой через нейтраль, расчёт сопротивления получается другим при той же суммарной мощности на фазу.

Схема подключения	Напряжение на элементе	Расчёт R	Коридор ГОСТ 13268-88, Ом
Прямое, между двумя фазами (как G2-950)	380 В	380² ÷ 3000	45,8-53,5
Звезда, через нейтраль	220 В	220² ÷ 3000	15,4-17,9

ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5/−10 %. Отсюда коридор сопротивления несимметричный. Для элемента 3 кВт на 380 В: при −10 % мощность падает до 2700 Вт, верхняя граница R = 380² ÷ 2700 ≈ 53,5 Ом; при +5 % мощность растёт до 3150 Вт, нижняя граница R = 380² ÷ 3150 ≈ 45,8 Ом. Если мультиметр на клеммах показывает значение вне этого диапазона, элемент уже частично выгорел или собран с отклонением, даже если ТЭН ещё греет.

Признак → причина → что менять

Признак	Причина	Что менять
Сопротивление выходит за 45,8-53,5 Ом	Частичный обрыв или межвитковое замыкание спирали	Замена на элемент 3 кВт 380 В с тем же посадочным G2
Внутри закрытой коробки видна коррозия или влага на клеммах	Коробка исполнения ниже IP65 стоит в пыльном или влажном цеху	Заказ клеммника IP65 с уплотнённым кабельным вводом
Резьба штуцера не садится в посадочное место бака	Заказан другой типоразмер, например G1½ вместо G2	Замер резьбы калибром или штангенциркулем перед заказом
Автомат выбивает сразу при включении	Пробой изоляции оболочки на корпус из-за влаги в клеммнике	Проверка на пробой мультиметром, замена с герметичным вводом
Элемент не достаёт до дна бака или торчит наружу	Длина заказана «по аналогии», без замера монтажной длины	Замер фактической длины или фото старого изделия с линейкой

Что прислать для расчёта точного аналога

Фото маркировки на самом ТЭНе, даже частично стёртой
Точный замер резьбы штуцера калибром или штангенциркулем, не на глаз
Монтажную (погружную) длину в миллиметрах
Среду применения: вода, масло, воздух, химически активная жидкость
Фактическое напряжение по месту: фазное 220 В или линейное 380 В
Нужна ли коробка IP65 или подойдёт обычное исполнение корпуса

По этим шести пунктам мощность, резьба и материал оболочки подбираются без догадок, расчёт обычно готов в день обращения.

Главная ошибка при заказе резьбового ТЭН

Самая частая причина брака подбора: резьбу штуцера заказывают по памяти вместо замера. G2 и G1½ на глаз отличить сложно, особенно если старый штуцер уже разъеден коррозией или забит накипью. В результате привозят новый элемент, а он либо не вкручивается, либо болтается в посадочном месте и течёт под давлением. Один замер калибром до заказа экономит повторную доставку и простой оборудования на то время, пока идёт переделка.

Исполнение	Материал оболочки	Цена, норма, от 10 шт
Блок-ТЭН 3 кВт, стандартный	Сталь 10 (углеродистая)	от 3510 ₽
Блок-ТЭН 3 кВт, влажная/агрессивная среда	Нержавейка AISI 321 (08Х18Н10Т)	примерно в 2 раза дороже стали

Цены по калькулятору, уровень «норма», закупка от 10 шт. Точная цена с учётом резьбы G2, длины 950 мм и исполнения клеммной коробки считается по фото или чертежу в день обращения.

Нужен аналог ТЭН G2-950 под вашу задачу?

Подберём мощность, резьбу и исполнение клеммной коробки по фото старого изделия. От 1 шт., IP65 при необходимости.

Оформить заказ

Частые вопросы

Что означает маркировка ТЭН G2-950?

Как правило, G в маркировке ТЭН означает дюймовую цилиндрическую резьбу по ISO 228, а G2 читается как резьба 2 дюйма на штуцере или головке крепления. Число после дефиса на практике чаще всего означает монтажную (погружную) длину нагревательной части в миллиметрах, то есть 950 мм. Это типовая трактовка кода, а не заявленный производителем стандарт: у разных заводов система маркировки отличается, и для точного аналога нужно фото или чертёж изделия.

Какая резьба у ТЭН G2 и где она нужна?

G2 это трубная цилиндрическая резьба 2 дюйма (около 59,6 мм по наружному диаметру). Такой штуцер ставят на баки, бойлеры и ёмкости с толстой стенкой под фланец или крупную муфту, когда через одно посадочное место нужно завести несколько трубок нагревателя сразу. Перед заказом резьбу обязательно измеряют калибром или штангенциркулем по старому штуцеру, а не называют по памяти.

Можно ли поставить ТЭН G2-950 на 220 В вместо 380 В?

Нет, это другой элемент с другим сопротивлением. ТЭН на 380 В при мощности 3 кВт рассчитан на прямое подключение между двумя фазами без нейтрали, сопротивление спирали около 48 Ом. Элемент на 220 В той же мощности требует вчетверо меньшего сопротивления, около 16 Ом, и предназначен для фазного подключения через нейтраль или в составе блока по схеме звезда. Путать их нельзя: элемент на 220 В, включённый на 380 В, сгорает почти мгновенно.

Зачем ТЭНу исполнение IP65?

IP65 относится к клеммной коробке, а не к самому нагревательному элементу: первая цифра 6 означает полную пыленепроницаемость корпуса, вторая 5 защиту от струй воды с любого направления. Это нужно там, где клеммник стоит в цеху с пылью, возможным смывом или конденсатом: пищевое производство, мойки, улица, открытые площадки. Обычная коробка в такой среде со временем пропускает влагу внутрь контактов и даёт пробой изоляции.

Как подобрать точный аналог ТЭН G2-950 по старому изделию?

Нужны пять параметров: фото маркировки на самом ТЭНе, точный замер резьбы штуцера калибром, монтажная длина в миллиметрах, среда применения (вода, масло, воздух) и фактическое напряжение по месту, фазное 220 В или линейное 380 В. По этим данным мощность, резьба и материал оболочки подбираются без ошибок, расчёт делается в день обращения.

Сколько стоит ТЭН G2-950 3 кВт 380 В IP65?

Блок-ТЭН 3 кВт в стандартной углеродистой оболочке по калькулятору цен, уровень «норма», от 3510 ₽ при закупке от 10 шт. В нержавеющей оболочке AISI 321 для влажных или агрессивных сред цена выше примерно в два раза из-за материала. Точная цена считается по фото или чертежу конкретного изделия, с учётом резьбы, длины и исполнения клеммной коробки.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
