ТЭН для подогрева битума в бункере во взрывозащищённом исполнении: подбор параметров, цена и сроки

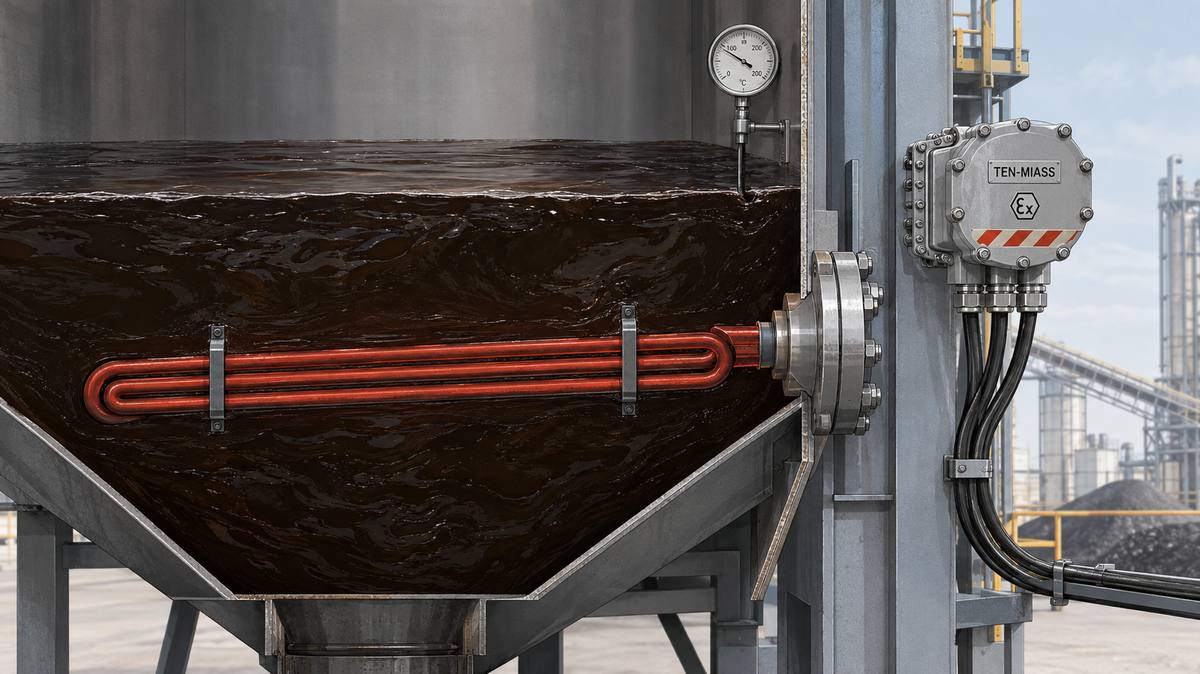

ТЭН в разрезе битумного бункера, трубка погружена в битум, взрывозащищённая клеммная коробка снаружи стенки

Короткий ответ: битум в бункере хранится вязким или твёрдым при обычной температуре, перед асфальтированием или кровельными работами его разогревают до 140-180°C для текучести. Если рядом с бункером есть пары растворителей или это требует проект промбезопасности объекта (типично для битумных баз и АБЗ), нагреватель ставят во взрывозащищённом исполнении: класс взрывозащиты определяет проектировщик под зону и категорию смеси, мы подбираем ТЭН под заданные параметры.

Опубликовано 4 октября 2026 · ТЭН-Миасс

Зачем вообще нужна взрывозащита при подогреве битума

Сам битум не взрывоопасен. Проблема в окружении: на битумных базах и асфальтобетонных заводах (АБЗ) рядом с бункером часто работают узлы с лёгкими нефтепродуктами, растворителями для промывки оборудования или другим сырьём, способным создать взрывоопасную паро-воздушную смесь. Электрооборудование в такой зоне, включая нагреватель, обязано соответствовать требованиям взрывозащиты именно этой зоны.

Решение не принимает производитель ТЭНа. Класс взрывозащиты, категория смеси и группа температуры определяются проектом объекта: это делает проектировщик или служба промышленной безопасности заказчика, опираясь на то, что реально находится рядом с бункером. Наша задача на этом этапе: не гадать за заказчика, а изготовить нагреватель с заданными в проекте характеристиками корпуса и клеммной группы.

Если проекта по взрывозащите на объекте нет, а бункер стоит изолированно от источников паров, обычный промышленный ТЭН в герметичном исполнении может быть достаточен. Но это решение тоже принимает заказчик или его инженер по технике безопасности, не производитель нагревателя.

Что менять: признак → причина → решение

Признак	Причина	Что менять
Битум не доходит до текучей консистенции	Занижена мощность под реальный объём бункера	Пересчитать мощность по объёму и ΔT
На объекте требуют сертификат взрывозащиты на узел	Нагреватель заказан без учёта зоны по проекту	Взрывозащищённое исполнение по заданным параметрам проекта
ТЭН выходит из строя от механического износа оболочки	Абразивный нагар и трение от вязкой массы при перемешивании, не химическая коррозия	Оболочка из стали 10 достаточной толщины, проверка креплений
Неравномерный прогрев, холодные зоны в углах бункера	Один элемент на весь объём, нет распределения по сечению	Несколько ТЭНов, распределённых по площади дна/стенок
Долгий выход на рабочую температуру	Не учтена масса металла бункера и теплопотери через стенки	Пересчёт мощности с запасом на теплоизоляцию

Как считать мощность для разогрева битума в бункере

Битум греют не как воду: удельная теплоёмкость битума около 1,7-2,0 кДж/(кг·°C) против 4,2 кДж/(кг·°C) у воды, зато масса в бункере обычно в разы больше, чем объём воды в баке сравнимых габаритов, из-за высокой плотности материала (около 1000-1050 кг/м³ при рабочей температуре).

Пример расчёта. Бункер с загрузкой битума 2000 кг, нужно поднять температуру с 20°C (холодный, почти твёрдый) до 160°C (ΔT = 140°C). Берём удельную теплоёмкость 1,8 кДж/(кг·°C) как среднюю по диапазону.

Энергия на разогрев массы: 2000 кг × 1,8 кДж/(кг·°C) × 140°C = 504 000 кДж ≈ 140 кВт·ч
При установленной мощности нагревателей 15 кВт и тепловых потерях через стенки бункера, не оборудованного теплоизоляцией, порядка 25-35% эффективная мощность разогрева составляет около 10-11 кВт.
Время разогрева: 140 кВт·ч ÷ 10,5 кВт ≈ 13,3 часа.

Важно. Это оценка по теплоёмкости, без учёта теплоты плавления при переходе из твёрдого состояния в вязкотекучее: у битума нет чёткой точки плавления, он размягчается постепенно, поэтому реальное время обычно больше расчётного на 15-25%. Указанные 1,7-2,0 кДж/(кг·°C) и 1000-1050 кг/м³ - ориентировочные значения, точные цифры зависят от марки битума (БНД, БН и т.д.) и их стоит уточнять у технолога объекта. Расчёт показывает порядок величины, а не точный проектный результат.

Какой материал оболочки ставить на ТЭН для битума

По умолчанию для битумного бункера достаточно оболочки из углеродистой стали 10. Битум не вода и не кислота, активной химической коррозии оболочка почти не получает. Основной механизм износа другой: механическое истирание и нагар при постоянном контакте с вязкой массой, особенно если в бункере есть мешалка или битум движется при выгрузке.

Нержавеющую оболочку (AISI 321 / 08Х18Н10Т) имеет смысл заказывать, если в составе битума есть агрессивные модифицирующие добавки, указанные заказчиком явно, либо если объект требует повышенного срока службы при круглосуточной эксплуатации без остановок на обслуживание. По умолчанию без таких вводных ставим сталь 10.

Что прислать для расчёта

Объём бункера в м³ или его габариты (длина × ширина × высота, либо диаметр × высота)
Требуемую рабочую температуру разогрева (обычно 140-180°C, зависит от марки битума и задачи)
Данные по взрывозащите объекта: зона, категория смеси, группа, если проект промбезопасности уже есть
Напряжение питания на объекте: 220 или 380 В
Фото или чертёж бункера, если есть готовый узел крепления под нагреватель

По этим пунктам считается количество элементов, их мощность и материал оболочки, обычно в день обращения.

Главная ошибка при заказе

Самая частая ошибка: заказать обычный ТЭН для вязкой среды, не выяснив заранее, требует ли объект взрывозащищённое исполнение. Это не вопрос вкуса заказчика или экономии: если рядом с бункером есть источник взрывоопасной атмосферы, а электрооборудование не соответствует зоне по проекту, это формальное нарушение требований промышленной безопасности с последствиями при проверке объекта.

Решение простое: прежде чем заказывать нагреватель, уточнить у инженера по промышленной безопасности объекта, нужна ли взрывозащита и какого класса. Если ответ положительный, эти параметры передаются нам, и мы считаем ТЭН под них, а не наоборот.

Сколько стоит ТЭН для битумного бункера и какие сроки

Обычный трубчатый ТЭН без взрывозащиты для вязкой среды можно ориентировочно оценить по калькулятору цен на сайте, уровень «норма», закупка от 10 шт. Взрывозащищённое исполнение в калькулятор не входит, это спецзаказ, цена считается по фото или чертежу бункера и параметрам взрывозащиты из проекта, обычно в день обращения. Срок изготовления как на остальные нестандартные заказы по чертежу: 7-14 рабочих дней от согласования параметров.

Нужен ТЭН для бункера с битумом под ваш объект?

Посчитаем мощность под объём бункера и подготовим исполнение под заданный класс взрывозащиты. От 1 шт., срок 7-14 дней.

Оформить заказ

Частые вопросы

При какой температуре греют битум в бункере перед работой?

Рабочий диапазон 140-180°C в зависимости от марки битума и задачи: для асфальтирования обычно 150-170°C, для кровельных работ нередко хватает 140-150°C. Точную температуру задаёт технолог под конкретную марку материала, мы под неё подбираем мощность и материал оболочки нагревателя.

Когда ТЭН для битумного бункера нужен именно во взрывозащищённом исполнении?

Если рядом с бункером есть пары растворителей, лёгких фракций нефтепродуктов или другие источники взрывоопасной атмосферы, либо если это требование прописано в проекте промбезопасности объекта (типично для битумных баз и АБЗ). Класс взрывозащиты, зону и категорию смеси определяет проектировщик объекта, мы же подбираем нагреватель под эти заданные параметры.

Какой материал оболочки ставить на ТЭН для битума?

По умолчанию углеродистая сталь 10: битум не вода, активной химической коррозии оболочка почти не получает, основной износ механический: нагар и истирание при перемешивании вязкой массы. Нержавейку ставят, если в заявке явно указана агрессивная добавка в составе битума или повышенные требования по сроку службы при интенсивной эксплуатации.

Почему нельзя взять обычный ТЭН для вязкой среды, если рядом с бункером что-то горючее?

Обычный ТЭН не рассчитан держать искрообразование и температуру поверхности в пределах, допустимых для взрывоопасной зоны. Заказ нагревателя без оглядки на требования взрывозащиты объекта - это формальное нарушение норм промышленной безопасности, а не вопрос того, как кому удобнее.

Можно посчитать цену ТЭН для бункера битума по калькулятору на сайте?

Обычный трубчатый ТЭН без взрывозащиты, да, калькулятор на сайте даёт ориентир. Взрывозащищённое исполнение в калькулятор не входит, это спецзаказ: расчёт делаем по фото или чертежу бункера и параметрам из проекта объекта, обычно в день обращения.

Что нужно прислать, чтобы посчитать ТЭН для разогрева битума в бункере?

Объём бункера в м³ или его габариты, требуемую рабочую температуру разогрева, данные по взрывозащите (зона, категория смеси, если проект уже есть), и напряжение питания на объекте, 220 или 380 В. По этим пунктам считается количество элементов, их мощность и материал оболочки.

Сколько времени занимает изготовление взрывозащищённого ТЭН для битума?

7-14 рабочих дней от согласования параметров, как и на остальные нестандартные заказы по чертежу. Срок зависит от сложности узла (одиночный элемент или блок на несколько ТЭНов) и наличия материала нужного сечения на складе.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
