ТЭН 2 кВт со штуцером: как выбрать и заменить
24,2 Ом - сопротивление исправного ТЭНа 2 кВт на 220 В, коридор по ГОСТ 13268-88 - 23,1-26,9 Ом. Для резьбы штуцера коридора нет: либо резьба совпадает с гнездом бака, либо ТЭН не встанет вообще. Самая частая ошибка заказа - мерят диаметр трубки, хотя на посадку влияет только резьба штуцера. Бак 80 л с ТЭНом 2 кВт нагревается на 50 °C примерно за 2,3 часа.
Почему резьба штуцера важнее диаметра трубки

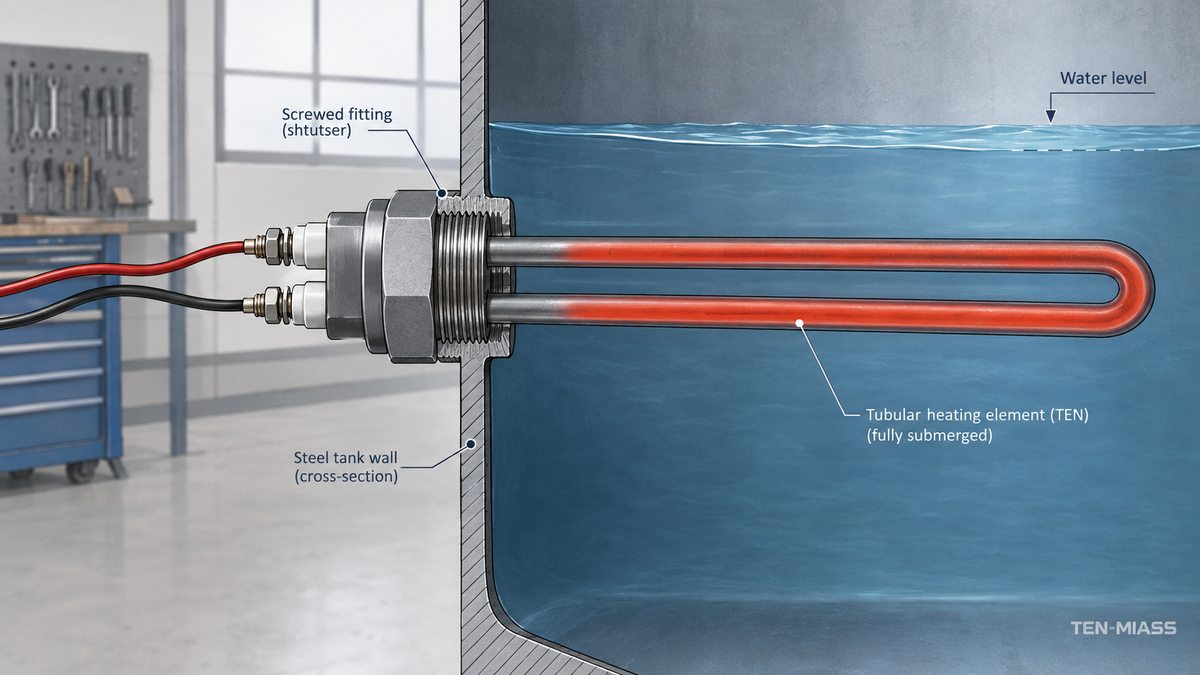

Штуцер - это резьбовая втулка, через которую трубка ТЭНа проходит в бак. Диаметр самой трубки (чаще 8,5 или 10 мм) на посадку не влияет: трубка не касается резьбы, она просто проходит сквозь штуцер и приваривается или завальцовывается к нему с двух сторон. Садится в бак именно штуцер - своей наружной резьбой в посадочное гнездо.
Типичные размеры резьбы штуцера у бытовых и небольших промышленных баков: G 3/4", G 1", G 1 1/4". Крупные ёмкости и котлы иногда идут на G 1 1/2" или на фланце вместо штуцера - тогда резьба уже не нужна, см. как выбрать фланец для ТЭНа.
Таблица: протечка и срыв резьбы - причина и что менять
| Признак | Причина | Что менять |
|---|---|---|
| Течёт вода по резьбе штуцера | Прокладка отсутствует, пересохла или продавлена | Поставить новую прокладку по материалу среды (фибра, силикон, медное кольцо), затянуть повторно |
| Резьба штуцера сорвана, ТЭН крутится без фиксации | Перетянули ключом при монтаже без прокладки или с перекосом | Менять ТЭН целиком - резьбу на месте не восстановить, нарезать заново дорого и ненадёжно |
| Новый ТЭН не вкручивается в старое гнездо | Резьба штуцера не совпадает с посадочным местом бака по размеру или шагу (например G 3/4" вместо G 1") | Замерить резьбу штангенциркулем или снять старый штуцер и сверить шаблоном, заказывать строго по этому размеру |
| ТЭН вкрутился, но не достаёт до дна бака | Длина трубки заказана «на глаз», а не по глубине бака под активную часть | Мерить глубину от внутренней стенки до дна по месту, заказывать по этому размеру, а не по старому ТЭНу из другой модели бака |
Как рассчитать мощность 2 кВт под конкретный бак
Формула нагрева воды: P = 0,00116 × V × ΔT / t, где V - объём бака в литрах, ΔT - перепад температуры в °C, t - время нагрева в часах.
Пример из реальной заявки: бак 80 литров, вода заходит на 15 °C, нужно поднять до 65 °C (ΔT = 50 °C), ТЭН стоит 2 кВт. Считаем время нагрева:
t = 0,00116 × 80 × 50 / 2 = 4,64 / 2 = 2,32 часа ≈ 2 ч 19 мин
С учётом тепловых потерь через стенки и крышку реальное время будет на 10-15 % больше - около 2 ч 35 мин. Если нужно нагреть быстрее, увеличивают мощность, а не меняют штуцер: резьба на корпусе ТЭНа от мощности не зависит, она зависит только от посадочного гнезда.
Для какого объёма бака хватит 2 кВт
| Объём бака, л | ΔT, °C | Время нагрева ТЭНом 2 кВт |
|---|---|---|
| 50 | 45 | ≈ 1 ч 05 мин |
| 65 | 50 | ≈ 1 ч 53 мин |
| 80 | 50 | ≈ 2 ч 19 мин |
| 100 | 40 | ≈ 2 ч 19 мин |
Если время получается больше 3-4 часов для рабочего графика - нужен ТЭН мощнее 2 кВт, а не второй такой же штуцер рядом. Второй штуцер сверлить в тонкостенном баке опасно: ослабляет стенку рядом со сварным швом.
Сопротивление ТЭНа 2 кВт: 24,2 Ом, коридор ГОСТ
Считается через R = U² / P: 220² / 2000 = 48 400 / 2000 = 24,2 Ом. ГОСТ 13268-88 нормирует допуск по мощности - от +5 % до −10 % от номинала, то есть реальная мощность укладывается в 1800-2100 Вт. Пересчёт через сопротивление даёт коридор 23,1-26,9 Ом, и он несимметричный именно из-за несимметричного допуска по мощности. Больше про саму формулу и измерение мультиметром - в статье мощность ТЭНа по сопротивлению.
Что прислать для расчёта
- Размер резьбы штуцера - маркировка G (G 3/4", G 1", G 1 1/4") или замер штангенциркулем наружного диаметра резьбы
- Материал и толщину прокладки, которая стоит сейчас (фибра, силикон, медное кольцо) - чтобы не подобрать несовместимую со средой
- Глубину бака под активную часть трубки - от внутренней стенки до дна или до нужной точки погружения
- Материал стенки бака - чтобы исключить гальванопару между штуцером и баком
- Если нужен расчёт мощности, а не просто замена - объём бака, желаемый перепад температуры и время нагрева
Фото старого ТЭНа со штуцером и фото самого гнезда в баке закрывают три четверти вопросов сразу - без них размер резьбы часто называют приблизительно, и ТЭН приходит с повторной подгонкой.
Типичная ошибка при заказе
Заказывают по диаметру трубки нагревателя («нужен такой же, 10 мм»), хотя диаметр трубки на совместимость с баком не влияет вообще. На посадку влияет только резьба штуцера. Итог - приходит технически исправный ТЭН с тем же диаметром трубки, но с другой резьбой штуцера, и он физически не входит в посадочное гнездо. Переделывать резьбу на готовом ТЭНе не вариант: нарезать новую резьбу на штуцере после сварки с трубкой ломает герметичность узла. Правильный порядок - сначала резьба штуцера, потом всё остальное.
«У меня было 2 кВт, поставили 2 кВт - а не встаёт»
Мощность совпала, резьба - нет. Обычно это G 3/4" вместо G 1" или наоборот: визуально штуцеры похожи, разница в пару миллиметров на глаз не видна, а резьба физически не накручивается дальше первых витков.
«Резьба подошла, но подтекает с первого дня»
Почти всегда - забыли прокладку или поставили старую пересохшую. Новый штуцер идёт без прокладки отдельно, её покупают или прикладывают отдельно под материал среды.
Нужен ТЭН 2 кВт со штуцером под конкретный бак?
Сделаем по размеру резьбы, глубине бака и материалу стенки. От 1 шт., изготовление 7-14 дней.
Оформить заказСколько стоит ТЭН 2 кВт со штуцером
По калькулятору ТЭН-Миасс, уровень «норма», за 1 шт. при заказе от 10 шт.: штуцер из чёрной стали - около 2340 ₽, штуцер из нержавейки - около 4680 ₽. Нержавейка обязательна для питьевой воды и пищевых сред, чёрная сталь годится для технической воды и масла. Точный расчёт - после фото или чертежа посадочного места.
Цены при закупке от 10 шт. Точный расчёт по чертежу.
